| Номер в госреестре | 56752-14 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | CHEMIST 400 |
| Изготовитель | "Seitron S.R.L.", Италия |
| Год регистрации | 2014 |
| Срок свидетельства | 06.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Газоанализаторы CHEMIST 400 предназначены для измерения содержания кислорода (О2), оксида углерода (СО), оксида азота (NO), диоксида азота ^О2), сернистого ангидрида (SO2) в отходящих газах топливосжигающих установок, определения расчетным методом содержания суммы оксидов азота ^Ох) и диоксида углерода (СО2), измерения температуры, избыточного давления (разрежения), индикации температуры окружающей среды, а также определения расчетным методом технологических параметров топливосжигащих установок - коэффициента избытка воздуха, коэффициента потерь тепла и КПД сгорания топлива.
Принцип измерений:
- по каналу кислорода, оксида углерода, оксида азота, диоксида азота и сернистого ангидрида - электрохимический.
Способ отбора пробы - принудительный с помощью встроенного мембранного микронасоса.

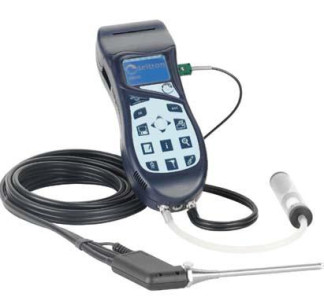

Газоанализаторы CHEMIST 400 (далее - газоанализаторы) представляют собой многофункциональные переносные приборы со средствами отбора и подготовки пробы к анализу.
Газоанализатор имеет удобный чехол, защищающий от ударов и пластиковый кейс.
Прибор состоит из единой панели со всеми базовыми схемами настройки, сенсоров, газоотборного зонда, силиконовой клавиатуры, LCD дисплея с подсветкой, мощной аккумуляторной батареи. Пневматическая система, измерительные элементы и электронный микромодуль, располагаются на торцевой части пластикового корпуса, что позволяет легкий доступ к этим частям для починки, либо замены элементов, для чего необходимо снять крышку, на которой находится этикетка с перечнем рабочих функций.
Электрическое питание газоанализатора осуществляется от Li-ion аккумуляторной батареи.
Газоанализатор может сохранять в памяти необходимые замеры, проводить расчеты, выводить данные на печать (с помощью Bluetooth) и соединяться с компьютером для передачи и обработки данных с помощью USB кабеля.
Газоанализаторы CHEMIST 400, изготавливают в следующих модификациях, которые представлены в таблице 1.
Таблица 1
| CHEMIST | CHEMIST | CHEMIST | CHEMIST | CHEMIST | |
| 401 Код. | 402 Код. | 403 Код. | 404N Код. | 404S Код. | |
| К9202А0001 | К9Е01А0002 | К9301А0003 | К9401А0004 | К9401А0005 | |
| Сенсор О2 | + | + | + | + | + |
| Сенсор СО+Н2 | + | + | + | + | + |
| Сенсор NO | + | + | + | ||
| Сенсор NО2 | + | ||||
| Сенсор SO2 | + | ||||
| Без расширения | + | ||||
| Расширение до | + | + | |||
| 4-х сенсоров |
| Автоматическое автообнуление | + | + | + | + | |
| Разбавление СО | + | + | + | + |
Газоанализаторы CHEMIST 400 имеют встроенное программное обеспечение. Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в отходящих газах стационарных и передвижных источников промышленных выбросов в целях экологического контроля и оптимизации процесса горения топлива. Программное обеспечение идентифицируется при включении газоанализатора путем вывода на экран номера версии. Программное обеспечение осуществляет функции сбора, обработки, хранения и передачи данных.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| CHEMIST 400 | - | V 1.00 | 8ВВВ | СRC 16 |
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286 - 2010.
1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблице 3.
Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов
| Диапазон измерений | Пределы допускаемой основной | ||
| Измерение | погрешности | ||
| абсолютной | относительной | ||
| Кислород (O2) | От 0 до 25,0 % (об.) включ. | ± 0,2 % (об.) | - |
| Оксид углерода (СО) с компенсацией по Н2 | От 0 до 200 млн-1 включ. Св. 200 до 2000 млн-1 включ. Св. 2000 до 8000 млн'1 включ. | ± 10 млн-1 | ± 5 % ± 10% |
| разбавление | От 0,15 до 5,00 % (об.) включ. | - | ± 20 % |
| Диапазон низких СО | От 0 до 40 млн-1 включ. | ± 2 млн-1 | - |
| с компенсацией по Н2 | Св. 40 до 500 млн"1 включ. | - | ±5% |
| разбавление | От 100 до 3125 млн"1 включ. | - | ± 20 % |
| От 0 до 2000 млн-1 включ. | ± 100 млн-1 | - | |
| Диапазон средних СО | Св. 2000 до 4000 млн-1 включ. | - | ± 5 % |
| Св. 4000 до 20000 млн"1 включ. | - | ± 10% | |
| разбавление | От 0,3 до 12,5 % (об.) включ. | - | ± 20 % |
| Диапазон высоких СО | От 0 до 2 % (об.) включ. Св. 2 до 10 % (об.) включ. | ± 0,1 % (об.) | ± 5 % |
| Оксид азота | От 0 до 100 млн-1 включ. | ± 5 млн-1 | - |
| (NO) | Св. 100 до 5000 млн-1 включ. | - | ± 5 % |
| Диапазон низких NO | От 0 до 40 млн-1 включ. Св. 40 до 500 млн-1 включ. | ± 2 млн-1 | ± 5 % |
| Сумма оксидов азота (NOk) | Расчетное | ||
| Сернистый ангидрид | От 0 до 100 млн-1 включ. Св. 100 до 5000 млн-1 включ. | ± 5 млн-1 | - |
| (SO2) | - | ± 5 % | |
| Диапазон низких SO2 | От 0 до 40 млн-1 включ. Св. 40 до 500 млн-1 включ. | ± 2 млн-1 | ± 5 % |
| Диоксид азота | От 0 до 100 млн-1 включ. | ± 5 млн-1 | - |
| (NO2) | Св. 100 до 1000 млн-1 включ. | - | ± 5 % |
| Диапазон низких NO2 | От 0 до 40 млн-1 включ. Св. 40 до 500 млн-1 включ. | ± 2 млн-1 | ± 5 % |
| Диоксид углерода (CO2) | От 0 до 99,9 % (об.) включ. | Расчетное | |
Лист № 4 Всего листов 6
Таблица 4 - Физические параметры газового потока, диапазоны измерений и пределы допускаемой погрешности
| Определяемый параметр | Диапазон измерений | Пределы допускаемой погрешности | |
| абсолютной | относительной | ||
| Температура воздуха | от минус 20 до плюс 120 °С включ. | ± 0,5 °С | - |
| Температура отходящих газов | от 0 до 100 °С 1) включ. св. 100 до 1250 °С включ. | ± 0,5 °С | ± 0,5 % |
| Давление (тяга и дифференциальное) | от минус 10 до минус 2,00 гПа1 включ. | - | ± 1 % |
| св. минус 200 до плюс 200 Па включ. | ± 2 Па | - | |
| св. 2,00 до 200 гПа2 включ. | - | ± 1 % | |
| Примечания: 1 - показания измерений уже включают погрешность внешнего сенсора Pt 100 класса A DIN 43760 (1980); 2 - показания измерений уже включают погрешность внешнего сенсора термопары типа K класса 1 EC584; - прибор не следует использовать в условиях, где значение давления превышает 750 гПа, поскольку это может нарушить его исправность. | |||
Таблица 5 - Расчетные технологические параметры топливосжигающих установок
| Определяемый параметр | Диапазон показаний |
| Дифференциальная температура | От 0 до 1250 °С включ. |
| Избыточный воздух | От 0 до 850 % включ. |
| Потери тепла | От 0,0 до 100,0 % включ. |
| КПД | От 0,0 до 100,0 % включ. |
| КПД (конденсаторный) | От 0,0 до 120,0 % включ. |
Лист № 5 Всего листов 6
10) Время прогрева газоанализатора, мин, не более 5
11) Электрическое питание газоанализаторов осуществляется от встроенной Li-ion аккумуляторной батареи номинальным напряжением 7,4 В и емкостью 1,8 А/ч, либо от однофазной сети переменного тока напряжением 220 (+20;-120)В частотой (50 ± 1) Гц через внешний блок питания, входящий в комплект поставки прибора.
12) Мощность,потребляемая газоанализаторами при питании от сети, В А, не более 40
13) Номинальное значение расхода анализируемой газовой смеси, л/мин 1,2
14) Время непрерывной работы газоанализатора от одной полной зарядки аккумуляторной батареи, ч, не менее 18
15) Габаритные размеры газоанализатора, мм, не более
- высота 96
- ширина 105
- длина 307
16) Масса газоанализатора, кг 1,1
17) Гарантийный срок эксплуатации, лет 1
18) Наработка на отказ, ч 5000
Рабочие условия эксплуатации
- температура окружающей среды, 0С от -5 до +45
- диапазон относительной влажности воздуха, % от 20 до 80
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.
Таблица 6
| Наименование | Количество, шт. |
| Газоанализатор CHEMIST 400 со встроенным принтером | 1 |
| Газоотборный зонд | 1 |
| Фильтр конденсата и пылевой фильтр | 1 |
| Зонд температуры входящего воздуха | 1 |
| Внешний фильтр очистки пробы | 1 |
| Блок питания / зарядное устройство | 1 |
| Пластиковый кейс | 1 |
| Рулон бумаги для принтера | 1 |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 242-1463-2012 | 1 экз. |
осуществляется по документу МП-242-1463-2012 "Газоанализаторы CHEMIST 400 Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" «29» октября 2012 г.
Основные средства поверки:
- ГСО-ПГС состава О2^2, CO/N2, NO/N2, NO2/N2 и SО2/N2 в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92 (с изм. №№ 1, 2, 3, 4, 5, 6);
- азот особой чистоты по ГОСТ 9392-74 в баллонах под давлением;
- эталонный платинородий-платиновый термоэлектрический термометр 3-го разряда в соответствии с ГОСТ 8.558-2009;
- грузопоршневой мановакуумметр МВП-2,5 по ГОСТ 8291-83;
- эталонная аэродинамическая установка АДС-700/100.
Методика измерений приведена в документе «Газоанализатор CHEMIST 400. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к газоанализаторам CHEMIST 400
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия.
3 ГОСТ Р 51318.22-99 (СИСПР 22-97) Совместимость технических средств электромагнитная. Радиопомехи индустриальные от оборудования информационных технологий. Нормы и методы испытаний.
4 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
5 Техническая документация фирмы «Seitron S.r.l.»
