| Номер в госреестре | 56754-14 |
| Наименование СИ | Микроскопы видеоизмерительные |
| Обозначение типа СИ | KIM-2010N |
| Изготовитель | "ARCS Precision Technology Co., Ltd.", Тайвань |
| Год регистрации | 2014 |
| Срок свидетельства | 06.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Микроскопы видеоизмерительные KIM-2010N (далее - микроскопы) предназначены для автоматизированных двухмерных измерений линейных размеров.
Принцип действия микроскопов основан на считывании с измерительных шкал значений перемещения подвижного предметного стола по осям X, Y, соответствующих линейным размерам измеряемого объекта.

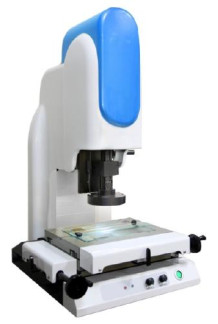

Конструктивно микроскопы состоят из гранитного основания, подвижного предметного стола с измерительными шкалами, вертикальной колонки с оптическим преобразователем, персонального компьютера.
Конструкция микроскопов предусматривает грубое и точное перемещение подвижного предметного стола. Грубое перемещение осуществляется вручную. Точное перемещение осуществляется с помощью вращающихся рукояток, соответствующих осям X и Y. Для предотвращения грубого перемещения подвижный стол снабжен механическими фиксаторами для каждой оси.
Фокусировка оптического преобразователя на измеряемом объекте осуществляется автоматически либо вручную с помощью вращающейся рукоятки на вертикальной колонке.
Микроскопы могут работать в режиме отраженного и проходящего света. Осветитель для работы в режиме проходящего света расположен под подвижным предметным столом. Осветители для работы в отраженном свете расположены по окружности оптического преобразователя. Переключение режима и настройка яркости освещения производится с помощью рукояток на передней панели, расположенной на гранитном основании.
В комплект поставки микроскопов входит калибровочный образец - стеклянная пластина с нанесенными на ней окружностями с известными значениями диаметров.
Микроскопы работают с автономным программным обеспечением SI-101 (далее - ПО), входящим в комплект поставки. ПО обеспечивает отображение измеряемого объекта и величины перемещения подвижного предметного стола, осуществление измерений, передачу данных на персональный компьютер, запись и обработку результатов измерений.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| SI | SI-101 | 6.2.0 | 02a4faaec4fd3f64 8ad69357dcb1d5 d7 | MD5 |
ПО не предусматривает возможность доступа в настройки, для чего необходим уникальный программный код, имеющийся только у предприятия-изготовителя.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
При нормировании метрологических характеристик учтено влияние ПО.
Основные метрологические технические характеристики микроскопов представлены в таблице 2.
Таблица 2
| Наименование параметра и единицы измерений | Значение параметра |
| Диапазон измерений линейных размеров, мм: - по оси X | 0 - 200 |
| - по оси Y | 0 - 100 |
| Пределы допускаемой абсолютной погрешности | ± (3+L/150), |
| измерений линейных размеров, мкм | L - измеряемая длина в мм |
| Дискретность отсчета, мкм | 0,5 |
| Масса измеряемого объекта, кг, не более | 25 |
| Габаритные размеры (длина, ширина, высота), мм, не более | 530x690x945 |
| Масса, кг, не более | 150 |
| Параметры электропитания | напряжение (100-110) или (220-230) В переменного тока частотой 50/60 Гц, потребляемая мощность не более 0,5 кВт |
| Средний срок службы, лет | 5 |
| Наработка на отказ, ч | 5000 |
Условия эксплуатации:
- диапазон температуры окружающего воздуха, оС 20 ± 5;
- диапазон относительной влажности окружающего воздуха, % от 40 до 70;
- диапазон атмосферного давления, кПа от 84,0 до 106,7.
Знак утверждения типа наносится резиновым клише на титульный лист руководства по эксплуатации и на наружную сторону гранитного основания микроскопов в виде наклейки.
Комплектность микроскопов представлена в таблице 3.
Таблица 3
| № п/п | Наименование | Количество, шт. |
| 1 | Микроскоп | 1 |
| 2 | Калибровочный образец | 1 |
| 3 | Упаковочный чехол | 1 |
| 4 | Персональный компьютер | 1 |
| 5 | Программное обеспечение SI-101 | 1 |
| 6 | Руководство по эксплуатации | 1 |
| 7 | Методика поверки МП 2512-0004-2013 | 1 |
осуществляется по документу МП 2512-0004-2013 «Микроскопы видеоизмерительные KIM-2010N. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 25 февраля 2013 г.
Основными средствами поверки являются меры длины штриховые эталонные
3 разряда по ГОСТ Р 8.763-2011.
Методика измерений приведена в документе «Микроскопы видеоизмерительные KIM-2010N. Руководство по эксплуатации», 2012 год.
Нормативные и технические документы, устанавливающие требования к микроскопам видеоизмерительным KIM-2010N
Техническая документация фирмы «ARCS Precision Technology CO., LTD» (Тайвань).
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 18 |
| Поверителей | 4 |
| Актуальность данных | 22.11.2024 |
