| Номер в госреестре | 56763-14 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | Trimble SPS855, Trimble SPS555H |
| Изготовитель | "Trimble Germany GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 06.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Аппаратура геодезическая спутниковая Trimble SPS855, Trimble SPS555H предназначена для измерения координат точек земной поверхности при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Аппаратура геодезическая спутниковая Trimble SPS855, Trimble SPS555H -геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно аппаратура геодезическая спутниковая Trimble SPS855, Trimble SPS555H представляет собой пластиковый прорезиненный корпус, вмещающий приёмник, управление которым осуществляется с помощью персонального компьютера или контроллера. Принимаемая, при помощи внешней антенны, со спутников информация записывается во внутреннюю память. Аппаратура геодезическая спутниковая Trimble SPS855, Trimble SPS555H оснащена встроенными аккумуляторными батареями. На передней панели аппаратуры геодезической спутниковой Trimble SPS855, Trimble SPS555H расположена кнопка питания, и она же является функциональной кнопкой, вакуумно-люминесцентный дисплей, кнопки управления курсором дисплея, а также кнопки ввода и отмены внесенных изменений.
На задней панели аппаратуры геодезической спутниковой Trimble SPS855, Trimble SPS555H расположены следующие порты:
- один семиконтактный порт Lemo;
- два 26-контантных Modem порта;
- один Ethernet-разъем.

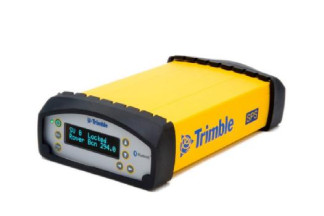

Внешний вид аппаратуры геодезической спутниковой Trimble SPS855, Trimble SPS555H
Пломбирование аппаратуры геодезической спутниковой Trimble SPS855, Trimble SPS555H не производится, все внутренние крепежные винты залиты пломбирующим лаком.
Аппаратура геодезическая спутниковая Trimble SPS855, Trimble SPS555H имеет встроенное программное обеспечение «Trimble SPS855/SPS555 firmware», ПО контроллера «Trimble SCS900», а также офисное программное обеспечение «Trimble Business Center - HCE», устанавливаемое на персональный компьютер. С помощью указанного программного обеспечения обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения, не ниже | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Trimble SPS855/SPS555 firmware | SPS855_V480.timg | 4.80 | af5b95eca1c7ff1 2e9c3561505b2b cbb4095cbe2 | SHA-512 |
| Trimble SCS900 | SCS900_TSC3_2.92.exe | 2.92 | 3C29D46F91A7 DDB346C8DD0 5D3FA3C62 | MD5 |
| Trimble Business Center - HCE | BC-HCE_2_73_Full.exe | 2.73 | 2191DE712A6B 1A66402DCB05 6AB467AB | MD5 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010. Специальных средств защиты программного обеспечения и измеренных данных не требуется.
Технические характеристики | ||
| Наименование характеристик | Значение | |
| Модель | Trimble SPS855 | Trimble SPS555H |
| Тип приёмника: | Многочастотный, многосистемный | |
| Количество каналов: | 440 | |
| Принимаемые сигналы: | GPS: L1 C/A, L1/L2/L2C/L5, QZSS ГЛОНАСС: L1/L2 C/A, L1/L2 P, SBAS: WAAS, EGNOS, MSAS, Galileo, Compass, OmniSTAR | |
| Режимы измерений: | «Статика», «Быстрая статика», «Кинематика в реальном времени» | |
| Тип антенны: | Внешняя | |
| Допускаемая СКП измерений в режиме «Статика» и «Быстрая статика», мм: - в плане - по высоте | (5 + 0,5 • 10-6 • D) (10 + 0,5 • 10-6 • D) где D - измеряемое расстояние в мм | |
| Всего листов 4 | |
| Допускаемая СКП измерений в режиме «Кинематика в реальном времени», мм: - в плане - по высоте | (8 + 1,0 • 10-6 • D) (15 + 1,0 • 10-6 • D) где D - измеряемое расстояние в мм |
| Источник электропитания: - напряжение, В - встроенная аккумуляторная батарея - внешняя аккумуляторная батарея | 7,2 10,5 - 28 |
| Диапазон рабочих температур, °С: | от минус 40 до плюс 65 |
| Габаритные размеры, (ДхШхВ), мм, не более | 240 х 120 х 50 |
| Масса приёмника, кг, не более: | 1,65 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры геодезической спутниковой Trimble SPS855, Trimble SPS555H.
Trimble SPS855
| Наименование | Количество, ед. |
| Приемник | 1 |
| Транспортировочный кейс | 1 |
| Адаптер питания 65Вт, 19В, 3.42A, от сети 100-240В | 1 |
| Сетевой шнур с набором переходников USA, EU, UK, AUS | 1 |
| Адаптер, DB26 на USB, Ethernet, внеш. Питание | 1 |
| Адаптер, DB26 на DB9, Ethernet, внеш. Питание | 1 |
| Кабель, 1.5m, USB (5700/TSCe/ACU) | 1 |
| Кабель, DB9(F) на DB9(F), "нуль-модем" | 1 |
| Кабель 2м, ETHERNET 10BASET CAT5 | 1 |
| Кабель для подключения питания, 3 м, LM0 для АКБ | 1 |
| Кабель, ВЧ-GPS, 1.6м, TNC/TNC прямой угол | 1 |
| Антенна TNC 410-470МГц | 1 |
| Гарантийный талон | 1 |
| Руководство по эксплуатации | 1 |
Trimble SPS555H
| Наименование | Количество, ед. |
| Приемник | 1 |
| Транспортировочный кейс | 1 |
| Антенна GA810, GNSS, OmniSTAR ровер | 1 |
| Антенна GIS Tornado L1/L2 | 1 |
| Кабель, 1.5m, двойной 0S/7P/M с разъемом питания | 1 |
| Кронштейн монтажный для 2х приемников SPSx50 | 1 |
| Гарантийный талон | 1 |
| Руководство по эксплуатации | 1 |
осуществляется в соответствии с МИ 2408-97 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Методика измерений приведена в документе «Аппаратура геодезическая спутниковая Trimble SPS855, Trimble SPS555H. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой Trimble SPS855, Trimble SPS555H
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в диапазоне 24...75000 м».
3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения».
4. Техническая документация «Trimble Germany GmbH», Германия.
- осуществление геодезической и картографической деятельности в соответствии с Приказом Министерства экономического развития Российской Федерации от 23 июля 2013 г. N 412 г. (п.п. 3.3; 5.2).
| Зарегистрировано поверок | 189 |
| Поверителей | 13 |
| Актуальность данных | 18.09.2024 |
