Государственный реестр средств измерений

Преобразователи вязкости измерительные 7829 Master, 56766-14

56766-14
Преобразователь вязкости измерительный 7829 Master предназначен для измерения динамической вязкости прозрачных и непрозрачных жидкостей при проведении проверки поточных преобразователей вязкости.
Документы
Карточка СИ
Номер в госреестре 56766-14
Наименование СИ Преобразователи вязкости измерительные
Обозначение типа СИ 7829 Master
Изготовитель Компания "Emerson Process Management", Великобритания
Год регистрации 2014
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Преобразователь вязкости измерительный 7829 Master предназначен для измерения динамической вязкости прозрачных и непрозрачных жидкостей при проведении проверки поточных преобразователей вязкости.

Описание

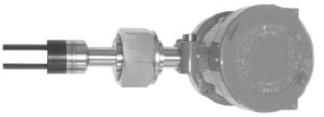

Принцип действия преобразователя вязкости измерительного 7829 Master (далее в тексте - преобразователь) - вибрационный, основан на зависимости добротности колебательного контура от вязкости измеряемой жидкости. Резонансная частота колебаний чувствительного элемента поддерживается при помощи специального пъезо-резисторного элемента, управляемого микропроцессором с обратной связью. Резонансная частота колебаний зависит от механических характеристик чувствительного элемента, температуры и плотности исследуемой жидкости. Добротность резонансного контура зависит от вязкости исследуемой жидкости. Конструктивно преобразователь состоит из чувствительного элемента и блока обработки информации, соединенных между собой металлическим стержнем с резьбовым соединением для монтажа чувствительного элемента в трубопровод. Для измерения температуры жидкости в чувствительный элемент встроен преобразователь температуры Pt-100. Преобразователь предназначен для установки в 2-х дюймовую Г-образную проточную камеру производства фирмы Emerson или в аналогичную, изготовленную в соответствии с рекомендациями, приведенными в документе: «Руководство по эксплуатации на измерительный преобразователь плотности и вязкости 7829». Установка преобразователя в проточную камеру осуществляется таким образом, что чувствительный элемент с преобразователем температуры располагается внутри трубопровода проточной камеры, герметизируется при помощи резьбового соединения на соединительном стержне и омывается потоком исследуемой жидкости, перекачиваемой через проточную камеру. Блок обработки информации располагается снаружи трубопроводов камеры. Индивидуальные калибровочные характеристики преобразователя определяются для преобразователя, установленного в проточную камеру. Передача измерительной информации от блока обработки на внешние устройства обработки и отображения осуществляется посредством 4-х проводного канала связи с цифровым выходным сигналом RS485.

Программное обеспечение

Преобразователь функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение находится в памяти измерительного блока и осуществляет функции сбора, обработки и передачи измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.

Идентификация версии встроенного программного обеспечения потребителем возможна посредством подключения к преобразователю ПК с установленным свободно распро-

Лист № 2 Всего листов 4

страняемым ПО ADView. Для этого после запуска ПО ADView в главном окне программы необходимо выбрать подраздел: Meter details. ПО ADView предназначено для отображения процесса измерений, а также хранения и обработки полученных данных.

Таблица 1

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (иденти-фика-

ционный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

встроенное

ПО

1.20

-

-

ADView

ADView

V6.1

42573a0fbb88fb8e28

2f771da7653e0f

md5

Степень защиты встроенного программного обеспечения и автономного ПО ADView соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Технические характеристики

Таблица 2

Наименование характеристики

Значение характеристики

Диапазоны измерений динамической вязкости, мПас

от 0,5 до10 свыше 10 до 100

Пределы допускаемой приведенной погрешности преобразователя вязкости, %

±0,5

Два выходных аналоговых сигнала, мА

от 4 до 20

Каналы связи

RS485, Modbus RTU

Условия эксплуатации

Диапазон температуры рабочей среды, оС

от 5 до 85

Измеряемая среда

Стабильные жидкости не агрессивные к материалу чувствительного элемента

Рабочий диапазон температуры окружающего

о/~'

воздуха, С

от минус 40 до 85

Максимальное давление рабочей среды, МПа

20,7

Относительная влажность воздуха, %

до 100 (без конденсации)

Напряжение питания постоянного тока, В

от 20 до 28

Габаритные размеры,

длина х ширина х высота, мм, не более

350x300x300

Масса, кг, не более

15,0

Средний срок службы, лет

10

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и на корпус измерительного блока в виде наклейки.

Комплектность

В комплект поставки преобразователя входят документы и изделия, перечисленные в таблице 3.

Наименование

Количество

Примечание

Преобразователь вязкости измерительный 7829 Master

1 шт.

«Вискозиметр модели Micro Motion Master 7829»

Руководство по эксплуатации

1 экз.

МИ 3371-2012. Преобразователи вязкости жидкости 7829 Master. Методика поверки

1 экз.

ПО «ADView» на компакт-диске

1 шт.

Поверка

осуществляется по документу МИ 3371-2012 «Преобразователи вязкости жидкости 7829 Master. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в 2012 году.

Основные средства поверки:

-    вискозиметры, рабочие эталоны единицы кинематической вязкости жидкости 1-го разряда с границами допускаемой относительной погрешности измерений кинематической вязкости при Р = 0,95 ± 0,2 %;

-    преобразователь сигналов ТС и ТП "ТЕРКОН" в комплекте с термопреобразователем сопротивления ЭТС-100 с пределами допускаемой абсолютной погрешности измерений температуры в диапазоне измерений от 0 до 60 °С ± 0,01 °С;

-    анализатор плотности жидкостей модели DМA5000 с пределами допускаемой абсо-

5 3

лютной погрешности измерения плотности ± 4,0 х 10 г/см или не хуже;

-    термостат со стабильностью поддержания температуры не хуже ± 0,02 °С;

-    секундомеры электронные типа СТЦ-2, (А = 0,001 с);

-    персональный компьютер или ноутбук с установленным программным обеспечением ADView.

Сведения о методах измерений

Методы измерений изложены в руководстве по эксплуатации «Преобразователи вязкости жидкости измерительные 7829 Master»

Нормативные и технические документы, устанавливающие требования к преобразователю вязкости измерительному 7829 Master

1.    ГОСТ 8.025-96 «ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей».

2.    Техническая документация компании «Emerson Process Management», Великобритания.

Рекомендации к применению

оказание услуг по обеспечению единства измерений.

Зарегистрировано поверок 5
Поверителей 1
Актуальность данных 08.11.2024
