Влагомеры поточные L и F, 56767-14

Назначение

Влагомеры поточные моделей L и F, предназначены для измерения объемного влагосо-держания нефти, нефтепродуктов, газового конденсата, углеводородных жидкостей и других жидкостей органического происхождения при транспортировке по технологическим трубопроводам.

Описание

Принцип действия влагомеров моделей L и F основан на измерении частоты от микроволнового генератора при изменении влагосодержания жидкости.

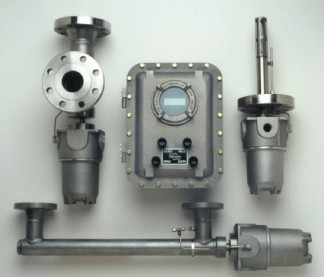

Конструктивно влагомеры поточные моделей L и F состоят из первичного преобразователя и электронного блока. В модификации «Standalone» первичный преобразователь и электронный блок размещены в едином корпусе.

Жидкость, протекающая через блок измерения, влияет на частоту колебаний работы микроволнового генератора, изменение частоты зависит от влагосодержания жидкости. Посредством термопреобразователя сопротивления платинового, установленного в блоке измерения влагомера, определяется температура жидкости. Электронный блок измеряет отраженную мощность микроволнового генератора. Эти данные используются микропроцессором для вычисления объемного влагосодержания.

Электронный блок с четырех строчным монохромным или цветным сенсорным дисплеем (дополнительная функция Touch-screen) обеспечивает отображение результатов измерений, диагностику состояния влагомера, температурную компенсацию, реализацию функций автоматических коррекций по плотности и по солесодержанию, описанных в руководстве по эксплуатации.

Во влагомерах модели L имеется возможность использования функции автоматической коррекции результатов измерений влагосодержания при изменении плотности анализируемой жидкости. При этом используются результаты измерений внешнего плотномера жидкости, которые подаются на электронный блок влагомера в виде аналогового сигнала.

Выходной сигнал влагосодержания в жидкости формируется в HART, цифровом и аналоговом виде для передачи на требуемые расстояния в измерительно-вычислительные комплексы.

Программное обеспечение

влагомеров моделей L и F является встроенным. Функции программного обеспечения: управление измерительными каналами, расчет влагосодержания, формирование тока 4-20 мА, управление индикатором и клавиатурой, диагностика прибора. Операционная система проводит ряд самодиагностических проверок после включения питания, а также осуществляет циклическую проверку целостности (CRC) конфигурационных данных во время работы влагомера.

Программное обеспечение влагомеров поточных моделей L и F содержит в себе калибровочный файл с данными заводской калибровки. Данный калибровочный файл не может быть модифицирован или загружен через какой-либо интерфейс на уровне пользователя.

Идентификационные данные встроенного программного обеспечения влагомеров поточных моделей L и F приведены в таблице 2.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - С по МИ 3286-2010.

Встроенное программное обеспечение защищено от несанкционированного изменения многоуровневой системой доступа пользователей, позволяющей ограничить доступ к настроечным данным.

Встроенное программное обеспечение защищено от несанкционированного изменения пломбировочной наклейкой на корпусе электронного блока, не позволяющей без нарушения ее, осуществить изменение уровня доступа пользователя.

Программное обеспечение не влияет на метрологические характеристики влагомеров.

Исполнение влагомеров соответствует требованиям к взрывозащищенному электрооборудованию группы II по ГОСТ Р 51330.0-99. Маркировка взрывозащиты 1ExdIIBT5.

Технические характеристики

Основные метрологические и технические характеристики приведены в таблице 1.

Таблица 1

Знак утверждения типа

наносится на табличку электронного блока влагомера методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

-    Влагомер поточный модели L или F - 1 шт. в соответствии с заказом;

-    Руководство по эксплуатации - 1 экз.;

-    Методика поверки - 1 экз.

Поверка

осуществляется по документу МП 0090-6-2013 «Инструкция. ГСИ. Влагомеры поточные моделей L и F. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 2 декабря    2013 года.

Перечень основных средств поверки:

-    установка для поверки влагомеров, обеспечивающая монтаж влагомеров, циркуляцию и расход поверочной жидкости через влагомер в диапазоне от 0,5 до 6,5 м3/час, включающая в себя диспергирующее устройство, обеспечивающее создание стабильных смесей нефть (нефтепродукт) - вода, и оборудованная термостатом, обеспечивающим поддержание температуры смесей в диапазоне от плюс 5 до плюс 95 оС, со стабильностью ± 0,2 °С;

-    титратор по методу К. Фишера с относительной погрешностью определения количества воды не более ±3 %;

-    термометры ртутные стеклянные типа ТЛ-4 по ТУ 25-2021.003 с ценой деления 0,1 оС и пределами допускаемой абсолютной погрешности: ± 0,2 оС;

-    барометр-анероид БАММ-1, диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па по ТУ25-11.15135;

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации на влагомеры поточные моделей L и F фирмы «Phase Dynamics, Inc.» (США).

Нормативные и технические документы, устанавливающие требования к влагомерам поточным моделей L и F

1. ГОСТ 8.614-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов»;

3. Техническая документация фирмы «Phase Dynamics, Inc.» (США).

Рекомендации к применению

-    осуществление торговли и товарообменных операций;

-    выполнение государственных учетных операций;

-    выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
