Газоанализаторы SWG 200, SWG 200-1, SWG 300, SWG 300-1, 56769-14

Назначение

Газоанализаторы SWG 200, SWG 200-1, SWG 300, SWG 300-1 (далее - газоанализаторы) предназначены для измерений объемной доли O2, СО, NO, NO2, NOX, SO2, H2S, Н2, С02, СН4, С3Н8.

Описание

Принцип действия газоанализаторов основан на непрерывном и селективном измерении объемной доли компонентов в потоке проходящего газа:

-    O2, СО, NO, NO2, SO2, H2S, Н2 - электрохимическими сенсорами;

-    СО, ^2, NO, NO2, NOx, SO2, СН4, С3Н8 - инфракрасными сенсорами;

-    O2 - парамагнитным или циркониевым сенсором;

-    Н2 - термокондуктометрическим сенсором.

Пробы газа для анализа отбирают при помощи зонда и встроенного в анализатор мембранного насоса. Анализируемый газ проходит через зонд (обогреваемый или необогреваемый), затем, по шлангу (обогреваемому или необогреваемому), в систему охлаждения и фильтрации пробы. Осушенный и очищенный от пыли и грязи газ с нормированной точкой росы поступает в измерительные сенсоры.

Количество подключенных к газоанализаторам зондов может быть от одного до пяти.

Общее число установленных сенсоров для измерений содержания газов может быть от одного до девяти.

Если в газоанализаторах присутствует более одного канала измерений СО, NO, СН4 с разными диапазонами измерений, переключение с меньшего на больший диапазон и обратно происходит автоматически.

Газоанализаторы полностью автоматизированы. Встроенный микропроцессор управляет процедурой измерений, продувкой зондов, калибровкой. Диагностика систем газоанализаторов происходит в автоматическом режиме.

Предусмотрен, также вывод информации о превышении заданных пользователем измеренных, расчетных значений и необходимости в сервисном обслуживании.

На передних панелях расположена клавиатура и графический дисплей с подсветкой. Язык индикации - русский (возможно использование еще 15 языков). Последовательность и размер индикации на "страницах" дисплея, а также количество "страниц" индикации настраивается Пользователем. Кроме того данные на внешний компьютер выводятся через интерфейс RS485.

Программное обеспечение (ПО) позволяет на основании измеренных значений состава и температуры анализируемого газа, рассчитать эффективность и потери при сжигании топлива, содержание диоксида углерода (при отсутствии соответствующего сенсора), температуру точки росы, коэффициент избытка воздуха X.

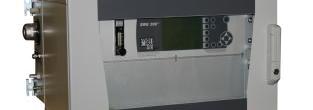

Рис. 2. Фотография внешнего вида газоанализаторов SWG 300, SWG 300-1. Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Для идентификации ПО используется файловый менеджер Total Commander.

Степень защиты ПО соответствует уровню "С" в соответствии с МИ 3286-2010.

Обработка метрологических данных происходит на основе жестко определенного алгоритма без возможности изменения.

Метрологически незначимая часть ПО используется для обеспечения наилучшей наглядности отображения информации.

Защита ПО осуществляется посредством записи защитного бита при программировании микропроцессора в процессе производства газоанализаторов. Защитный бит запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять защитный бит можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти.

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазон измерений объемной доли газов и пределы допускаемой основной погрешности измерений газоанализаторами SWG 200, SWG 200-1, SWG 300, SWG 300-1 приведены в таблице 2.

Таблица 2

* при температуре окружающей среды (20 ± 5) °С.

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной в диапазоне (5.40) °С в долях основной погрешности на каждые 10 °С приведены в таблице 3.

Таблица 3

Потребляемая мощность, Вт, не более:

SWG 200, SWG 200-1 SWG 300, SWG 300-1 Наработка на отказ, ч, не менее Габаритные размеры, мм, не более:

SWG 200, SWG 200-1 SWG 300, SWG 300-1 Масса, кг, не более:

SWG 200, SWG 200-1 SWG 300, SWG 300-1 Условия эксплуатации:

-    диапазон температуры измеряемой среды, °С

-    температура окружающей среды, °С

SWG 200, SWG 200-1

SWG 300, SWG 300-1

-    относительная влажность воздуха, %

-    температура хранения, °С

-    напряжение питания, В

100

450

18000

400x600x575

1100x800x800

50

120

от 0 до 1700

от 5 до 45 опционально от минус 30 до плюс 55 от 5 до 45 опционально от минус 60 до плюс 65 до 95 (без образования конденсата) от минус 20 до плюс 50 220

Знак утверждения типа

наносится на шильдик с индивидуальным номером прибора и может дублироваться на лицевой панели прибора, а также, на титульный лист Руководства по эксплуатации анализатора типографским методом.

Комплектность

В комплект поставки газоанализатора входит:

-    газоанализатор SWG 200, SWG 200-1, SWG300, SWG300-1 (по заказу);

-    кабель питания;

-    руководство по эксплуатации;

-    методика поверки.

Поверка

осуществляется по документу МП 56769-14 "Инструкция. Газоанализаторы SWG 200, SWG 200-1, SWG 300, SWG 300-1. Методика поверки", разработанному и утвержденному ФГУП "ВНИИМС" 12 декабря 2013 г. и входящему в комплект поставки.

Основные средства поверки: ГСО-ПГС 3722-87, 3726-87, 3758-87, 3759-87, 3769-87, 377587, 3777-87, 3783-87, 3786-87, 3802-87, 3808-87, 3810-87, 3813-87, 3814-87, 3815-87, 3816-87, 3819-87, 3827-87, 3831-87, 3835-87, 3850-87, 3859-87, 3862-87, 3865-87, 3868-87, 3869-87, 387187, 3873-87, 3881-87, 3882-87, 3883-87, 3900-87, 3901-87, 3902-87, 3908-87, 3916-87, 3921-87 3930-87, 3931-87, 4013-87, 4017-87, 4019-87, 4021-87, 4036-87, 4040-87, 4276-88, 4432-88,

5324-90, 5328-90, 5893-91, 6173-91, 6189-91, 7608-99, 7913-2001, 7914-2001, 8369-2003, 87362006, 8737-2006, 8738-2006, 8740-2006, 8741-2006, 9138-2008, 9170-2008, 9187-2008, 9190-2008, 9198-2008, 9604-2010, 9605-2010, 9741-2011, 9744-2011, 9745-2011, 9747-2011, 9748-11, 97572011, 9763-2011, 9775-2011, 9779-11, 9789-2011, 9790-11, 9810-2011.

Сведения о методах измерений

приведены в документе "Руководство по эксплуатации газоанализаторов SWG 200, SWG 200-1, SWG 300, SWG 300-1".

Нормативные и технические документы, устанавливающие требования к газоанализаторам SWG 200, SWG 200-1, SWG 300, SWG 300-1

ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия. Техническая документация фирмы-изготовителя "MRU GmbH", Германия.

Рекомендации к применению

-    при осуществлении деятельности в области охраны окружающей среды;

-    при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;

-    при выполнении работ по обеспечению безопасных условий и охраны труда;

-    при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

-    выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;

-    при осуществлении мероприятий государственного контроля (надзора).
