| Номер в госреестре | 56779-14 |
| Наименование СИ | Преобразователи акустической эмиссии |
| Обозначение типа СИ | MSAE-L и MSAE-WB |
| Изготовитель | ООО "Микросенсорс АЭ", г.Саров |
| Год регистрации | 2014 |
| Срок свидетельства | 06.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи акустической эмиссии MSAE-L и MSAE-WB (далее - ПАЭ) предназначены для преобразования акустического сигнала акустико-эмиссионного процесса в электрический сигнал, параметры которого используются для оценки источников АЭ.
Принцип действия ПАЭ основан на непрерывном преобразовании скорости перемещения рабочей поверхности в электрический сигнал. Встроенный усилитель датчика обеспечивает усиление напряжения возникающего на обкладках чувствительного элемента датчика до необходимого уровня и передачу сигнала на регистрирующую аппаратуру по коаксиальному кабелю. Напряжение питания подается на усилитель по коаксиальному кабелю через схему развязки по питанию.

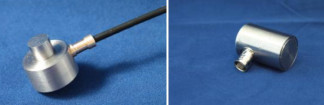

Конструктивно ПАЭ выполнен из двух частей. В нижней части установлен чувствительный элемент. В верхней части установлен усилитель, подключенный к сигнальному кабелю. Обе части соединяются между собой методом прессовой посадки.
Чувствительный элемент выполнен на основе монокристалла LINb. Использование монокристалла LINb позволяет обеспечить стабильные характеристики в широком температурном диапазоне, а также обеспечить требуемый диапазон частот регистрируемых колебаний.
Усилитель выполняет усиление сигнала напряжения с чувствительного элемента и согласование высокого импеданса чувствительного элемента с 50омным коаксиальным кабелем.
Сигнальный кабель обеспечивает подключение датчика к регистрирующей аппаратуре. По этому же кабелю подается напряжение питания для усилителя. Кабель имеет неразъемное соединение с датчиком и разъем типа BNC для подключения к регистратору.
ПАЭ может применяться для контроля механических или технологических параметров различных агрегатов в составе измерительных, диагностических и/или контрольно-сигнальных систем.
Метрологические и технические характеристики приведены в таблице 3. Таблица 3.
| Наименование параметра | Значение параметра |
| Коэффициент преобразования ПАЭ, В/м/с: - MSAE-L | 80 |
| - MSAE-WB | 60 |
| Пределы допускаемой относительной погрешности преобразования ПАЭ, %: - MSAE-L | ±20 |
| - MSAE-WB | ±20 |
| Рабочий диапазон частот, кГц: - MSAE-L | От 30 до 500 |
| - MSAE-WB | От 50 до 1300 |
| Неравномерность амплитудно-частотной характеристики преобразователя в диапазоне рабочих частот, дБ, не более - MSAE-L | 20 |
| - MSAE-WB | 25 |
| Диапазон выходного сигнала, В | ±2,0 |
| Габаритные размеры, мм, не более: - без упаковки, диаметрхвысота; | 18x17 |
| - в упаковке, длинахширинахвысота. | 300 x 200 x 100 |
| Масса, кг, не более: - без упаковки; | 0,12 |
| - в упаковке. | 0,5 |
| Напряжение питания встроенного усилителя, В: - MSAE-L | От 25 до 31 |
| - MSAE-WB | От 26 до 30 |
| Срок службы, лет, не менее | 5 |
| Среднее время наработки на отказ, ч | 5000 |
| Потребляемый ток, мА, не более | 30 |
| Рабочий диапазон температур, °С | От минус 40 до 80 |
| Относительная влажность воздуха при температуре 20 °С, %, не более | 95 |
| Атмосферное давление, кПа | От 84 до 106 |
Знак утверждения типа наносится на титульном листе паспорта в правом верхнем углу методом печати.
Таблица 4
| Наименование и условное обозначение | Кол-во, шт. |
| Преобразователь акустической эмиссии | 1 шт. |
| Упаковка | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
осуществляется в соответствии с методикой поверки МП 91.Д4-12 «Преобразователи акустической эмиссии MSAE-L и MSAE-WB. Методика поверки», утвержденная ГЦИ СИ ФГУП «ВНИИОФИ» в ноябре 2012 г.
Основные средства поверки:
- Генератор импульсный акустический ГИА1, где пределы относительной погрешности длительности формируемого акустического импульса ±10%, пределы относительной погрешности амплитуды формируемого акустического импульса ±15%;
- Источник постоянного тока Б5-45, где выходное напряжение 0,1-49,9 В;
- Осциллограф цифровой TDS 2012В, где полоса частот от 0 до 100 МГц, диапазон напряжений от 4 мВ до 500 В.
Используются для прямых измерений в соответствии с методикой, изложенной в пункте 2 руководства по эксплуатации МКЛЦ.433649.004РЭ и МКЛЦ.433649.002РЭ.
Нормативные и технические документы, устанавливающие требования к преобразователям акустической эмиссии MSAE-L и MSAE-WB
МКЛЦ.433649.002ТУ Преобразователь акустической эмиссии MSAE-L. Технические условия.
МКЛЦ.433649.004ТУ Преобразователь акустической эмиссии MSAE-WB. Технические условия.
Преобразователи акустической эмиссии MSAE-L и MSAE-WB используются вне сферы государственного регулирования обеспечения единства измерений.
