Анализаторы LD8000 и LD8000 PLUS, 56780-14

Назначение

Анализаторы LD8000 и LD8000 PLUS предназначены для измерения объемной доли азота в аргоне и/или гелии.

Описание

Анализаторы LD8000 и LD8000 PLUS (в дальнейшем анализаторы) представляют собой стационарные приборы непрерывного действия.

Принцип действия анализаторов - плазменно-ионизационная спектроскопия. Чувствительным элементом является кварцевая ячейка, помещенная в электромагнитное поле. Под действием электромагнитного поля молекулы анализируемого газа ионизируются и испускают электромагнитное излучение различных длин волн. Выделение полосы азота из спектра испускания производится узкополосным интерференционным фильтром.

Отбор пробы осуществляется принудительно от внешнего источника.

Конструктивно анализатор выполнен одноблочным в стандартном корпусе 19", для установки в стойку.

Анализаторы имеют две модификации LD8000 и LD8000 PLUS, отличающиеся диапазонами измерений.

Каждая из модификаций имеет три исполнения:

-    для определения объемной доли азота в аргоне,

-    для определения объемной доли азота в гелии,

-    для определения объемной доли азота в каком либо одном газе (аргоне или гелии) по выбору пользователя, переключение между анализируемыми газами в этом случае осуществляется в меню «Configuration» анализатора.

Анализатор имеет одиннадцать релейных выходов (пороги срабатывания сигнализации, используемый в текущий момент диапазон измерений, калибровка, используемый газовый канал), аналоговый выход (4-20 мА), Ethernet. Анализатор обеспечивает передачу данных по технологии Ethernet. По дополнительному заказу анализатор может комплектоваться цифровыми интерфейсами RS-232, RS-485, Profibus.

Результат измерений объемной доли азота отображается на жидкокристаллическом дисплее.

Анализаторы имеют общепромышленное исполнение и предназначены для использования в безопасных зонах.

Степень защиты корпуса анализатора от доступа к опасным частям и от попадания внешних твердых предметов и воды по ГОСТ 14254-96 - IP 20.

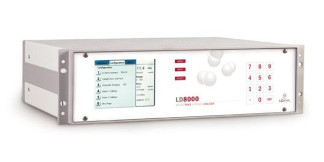

Внешний вид анализаторов приведен на рисунке 1.

б) анализатор LD8000 PLUS Рисунок 1 - Внешний вид анализаторов LD8000 и LD8000 PLUS.

а) анализатор LD8000

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли азота в аргоне или гелии и обеспечивает:

-    обработку и передачу измерительной информации;

-    отображение результатов измерений на жидкокристаллическом дисплее;

-    формирование выходных аналогового и цифрового сигналов.

-    диагностику аппаратной части анализатора;

-    проведение градуировки анализатора.

Программное обеспечение анализатора идентифицируется путем вывода версии программного обеспечения на дисплей анализатора по запросу пользователя через меню программы.

Идентификационные данные программного обеспечения приведены в таблице 1.

Примечание - номер версии ПО должен быть не ниже указанного в таблице.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик анализатора. Уровень защиты встроенного программного обеспечения анализаторов от преднамеренных или непреднамеренных изменений - "С" по МИ 3286-2010.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой погрешности анализаторов приведены в таблице 2.

Таблица 2

2)    Пределы допускаемой вариации показаний, в долях от пределов допускаемой погрешности    0,5

3)    Предел допускаемого времени установления показаний Т0,9 ,с    15

4)    Время прогрева, мин, не более    5

5)    Электропитание осуществляется от сети переменного тока в диапазоне напряжения от 100 до 120 В или от 200 до 240 В.

6)    Потребляемая электрическая мощность, Вт, не более

-    LD8000    40

-    LD8000 PLUS    70

7)    Габаритные размеры, мм, не более

-    высота    133

-    ширина    482

-    длина    374,5

8)    Масса, кг, не более

-    LD8000    13

-    LD8000 PLUS    17

9)    Средний срок службы анализаторов, лет    10

Условия эксплуатации

-    диапазон температур окружающей среды, °С    от плюс 10 до плюс 40

-    диапазон относительной влажности воздуха

при температуре 40 °С, %    от 0 до 95

-    диапазон атмосферного давления, кПа    от 84 до 117

мм рт. ст.    от 630 до 880

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на задней панели анализатора.

Комплектность

Комплект поставки анализатора приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП-242-1592-2013 «Анализаторы LD8000 и LD8000 PLUS. Методика поверки», утвержденному ГЦИ СИ ФГУП “ВНИИМ им. Д.И. Менделеева” 11 июля 2013 г.

Основные средства поверки:

-    аргон газообразный высокой чистоты по ТУ 6-21-12-94;

-    гелий газообразный (сжатый) марки А по ТУ 0271-135-31323949-2005;

-    стандартные образцы газовых смесей состава азот - гелий (ГСО 9212-2008, 9213-2008), азот - аргон (ГСО 3997-87, 3998-87, 9703-2010), выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением.

-    рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнений ГГС-Р или ГГС-К в комплекте с ГС в баллонах под давлением по ТУ 6-16-2956-92.

Сведения о методах измерений

приведены в документе «Анализаторы LD8000 и LD8000 PLUS. Руководство по эксплуатации».

Лист № 5 Всего листов 5

Нормативные и технические документы, устанавливающие требования к анализаторам LD8000 и LD8000 PLUS

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

3    Техническая документация фирмы " LDetek", Канада.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации
