| Номер в госреестре | 56781-14 |
| Наименование СИ | Системы лазерные координатно-измерительные сканирующие |
| Обозначение типа СИ | Stonex X300 |
| Изготовитель | "Stonex Europe S.r.l.", Италия |
| Год регистрации | 2014 |
| Срок свидетельства | 08.02.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы лазерные координатно-измерительные сканирующие Stonex X300 предназначены для измерений координат точек объекта с целью определения его геометрических размеров.
Системы лазерные координатно-измерительные сканирующие Stonex X300 - приборы, принцип действия которых заключается в измерении координат точек в пространстве полярным методом.
Измерение расстояний производится лазерным дальномером, использующим импульсный метод с технологией оцифровки сигнала.
Конструктивно системы лазерные координатно-измерительные сканирующие Stonex X300 представляют собой пластиковый корпус, вмещающий лазерный дальномер, оптикозеркальную поворотно-отклоняющую систему, электрический привод, датчики углов поворота и электронный управляющий блок. Системы лазерные координатно-измерительные сканирующие Stonex X300 имеют встроенный компенсатор, который автоматически вносит поправки при отклонении от горизонта.
Нижняя часть корпуса приспособлена для установки на штатив.
Управление сканером осуществляется через Web интерфейс прибора.
Пломбирование крепёжных винтов корпуса систем лазерных координатноизмерительных сканирующих Stonex X300 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.

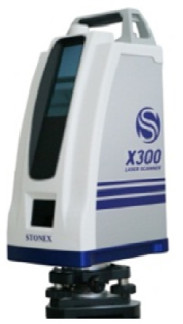

Фотография общего вида систем лазерных координатно-измерительных сканирующих
Stonex X300
Системы лазерные координатно-измерительные сканирующие Stonex X300 имеют встроенное программное обеспечение «X300 firmware», предназначенное для обеспечения взаимодействия узлов, определения значений и хранения измеряемых величин. Системы лазерные координатно-измерительные сканирующие Stonex X300, также имеют программное обеспечение «Stonex Reconstructor», устанавливаемое на персональный компьютер, позволяющее преобразовать измерения с различных точек съёмки в единую систему координат, и позволяющее производить окончательную обработку полученных результатов измерений.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения, не ниже | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| X300 firmware | update.0.4.20.B0DA2 5.bin | 0.4.20 | B2F1AC0A | CRC32 |
| Stonex Reconstructor | reconstructor 2.9.1.32 9 stonex win64.exe | 2.9.1.329 | 2FD0E181 | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню А согласно МИ 3286-2010. Специальных средств защиты программного обеспечения и измеренных данных не требуется.
| Наименование характеристики | Значение характеристики |
| Диапазон измерения расстояний, м: | 2 - 300 |
| Допускаемая СКП измерения расстояний, мм: - до 50 м - свыше 50 м до 300 м | 6 40 |
| Угловое поле сканирования, ..,°: - в горизонтальной плоскости - в вертикальной плоскости | 0 - 360 от минус 25 до плюс 65 |
| Допустимая СКП измерения углов, ...’’: | 36 |
| Объем внутренней памяти, Гбайт: | 32 |
| Габаритные размеры (Д х Ш х В), мм, не более: | 215 х 170 х 430 |
| Масса, кг, не более: | 7,0 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус систем лазерных координатно-измерительных сканирующих Stonex X300.
| Наименование | Количество, ед. |
| Система лазерная координатно-измерительная сканирующая Stonex X300 | 1 |
| Аккумуляторная батарея (внутренняя) | 2 |
| Зарядное устройство | 1 |
| Треггер | 1 |
| Транспортировочный футляр | 1 |
| Программное обеспечение «Stonex Reconstructor» | 1 |
| Методика поверки МП АПМ 38-13 | 1 |
| Руководство по эксплуатации | 1 |
осуществляется по МП АПМ 38-13 «Системы лазерные координатно-измерительные сканирующие Stonex X300. Методика поверки» утверждённой в феврале 2014 года.
Перечень основного оборудования необходимого для поверки:
- тахеометр электронный TC 2003, Госреестр № 30834-05.
Методика измерений приведена в документе: «Системы лазерные координатноизмерительные сканирующие Stonex X300. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам лазерным координатно-измерительным сканирующим Stonex X300
1. Техническая документация «Stonex Europe S.r.l.», Италия.
- для применения вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 48 |
| Поверителей | 9 |
| Актуальность данных | 17.09.2024 |
