| Номер в госреестре | 56785-14 |
| Наименование СИ | Меры длины концевые плоскопараллельные |
| Обозначение типа СИ | Holex мод. 481050 |
| Изготовитель | Компания "Hoffmann GmbH Qualitatswerkzeuge", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 06.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Меры длины концевые плоскопараллельные Holex модели 481050 (далее по тексту - концевые меры длины) предназначены для использования в качестве эталонов сравнения и рабочих эталонов в области линейных измерений, для поверки и градуировки измерительного инструмента и приборов, для настройки приборов для линейных измерений всех типов.
Концевые меры длины изготавливаются из стали, которая имеет высокую износостойкость и обеспечивает хорошую притираемость к стеклянным пластинам и друг к другу.

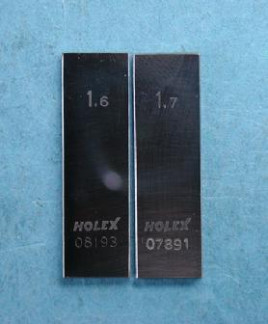

Концевые меры длины имеют форму прямоугольного параллелепипеда с двумя плоскими взаимно параллельными измерительными поверхностями.
Концевые меры длины используются по отдельности или в блоках путем притирки нескольких мер вместе.
Концевые меры длины выпускаются поштучно, каждая мера имеет свой заводской номер.
Концевые меры длины выпускаются 1 класса точности.
Таблица 1. Номинальные значения концевых мер длины
| Номинальные значения длины мер, мм | ||
| 0,5 | 1,26 | 5,5 |
| 1 | 1,27 | 6 |
| 1,001 | 1,28 | 6,5 |
| 1,002 | 1,29 | 7 |
| 1,003 | 1,30 | 7,5 |
| 1,004 | 1,31 | 8 |
| 1,005 | 1,32 | 8,5 |
| 1,006 | 1,33 | 9 |
| 1,007 | 1,34 | 9,5 |
| 1,008 | 1,35 | 10 |
| 1,009 | 1,36 | 11 |
| 1,01 | 1,37 | 12 |
| 1,02 | 1,38 | 13 |
| 1,03 | 1,39 | 14 |
| 1,04 | 1,40 | 15 |
| 1,05 | 1,41 | 16 |
| 1,06 | 1,42 | 17 |
| 1,07 | 1,43 | 18 |
| 1,08 | 1,44 | 19 |
| 1,09 | 1,45 | 20 |
| 1,1 | 1,46 | 21 |
| 1,11 | 1,47 | 22 |
| 1,12 | 1,48 | 23 |
| 1,13 | 1,49 | 24 |
| 1,14 | 1,5 | 25 |
| 1,15 | 1,6 | 30 |
| 1,16 | 1,7 | 40 |
| 1,17 | 1,8 | 41,3 |
| 1,18 | 1,9 | 50 |
| 1,19 | 2 | 60 |
| 1,20 | 2,5 | 70 |
| 1,21 | 3 | 75 |
| 1,22 | 3,5 | 80 |
| 1,23 | 4 | 90 |
| 1,24 | 4,5 | 100 |
| 1,25 | 5 | 131,4 |
Таблица 2. Допускаемые отклонения длины концевых мер от номинальной при температуре 20 °С и отклонения от плоскопараллельности измерительных поверхностей._
| Номинальные значения длины концевых мер, мм | Допускаемые отклонения | |
| длины от номинального значения, мкм | от плоскопараллельности, мкм | |
| от 0 до 10 вкл. | ± 0,20 | 0,16 |
| св. 10 до 25 вкл. | ± 0,30 | 0,16 |
| св. 25 до 50 вкл. | ± 0,40 | 0,18 |
| св. 50 до 75 вкл. | ± 0,50 | 0,18 |
| св. 75 до 100 вкл. | ± 0,60 | 0,20 |
| св. 100 до 131,4 | ± 0,80 | 0,20 |
Диапазон рабочих температур от +15 до +25 °С. Относительная влажность воздуха не более 80 %.
Таблица 3. Габаритные размеры концевых мер длины
| Номинальные значения длины концевых мер, мм | Размеры поперечного сечения, мм | |
| длина | ширина | |
| от 0,5 до 10 вкл. | 30 | 9 |
| св. 10 до 131,4 | 35 | |
Притираемость концевых мер к плоской нижней стеклянной пластине всей измерительной поверхностью без интерференционных полос, допускаются оттенки в виде светлых пятен, наблюдаемых в белом свете.
Параметр шероховатости Rz измерительных поверхностей концевых мер не более 0,08 мкм.
Знак утверждения типа наносится на футляр концевых мер длины методом
наклейки и в правом верхнем углу титульного листа паспорта типографским методом.
Таблица 4. Комплектность средств измерений_
| Наименование | Количество |
| концевые меры длины (в соответствии с заказом) | 1 компл. |
| футляр | 1 шт. |
| паспорт | 1 экз. |
осуществляется в соответствии с:
МИ 1604-87 Методические указания «ГСИ. Меры длины концевые плоскопараллельные. Общие требования к методике поверки»; для концевых мер длиной до 100 мм:
МИ 2079-90 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3-4-го разрядов и рабочие классов точности 1-5 длиной до 100 мм. Методика поверки»; для концевых мер длиной свыше 100 до 131,4 мм:
МИ 2186-92 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3-4-го разрядов и рабочие классов точности 1-5 длиной свыше 100 до 1000 мм. Методика поверки».
Метод измерений изложен в разделе «Порядок работы и техническое обслуживание» паспорта мер длины концевых плоскопараллельных Holex модели 481050.
Нормативные и технические документы, устанавливающие требования к мерам длины концевым плоскопараллельным Holex модели 481050
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 .50 м и длин волн в диапазоне 0,2 ... 50 мкм». Техническая документация изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
