| Номер в госреестре | 56790-14 |
| Наименование СИ | Сферометры |
| Обозначение типа СИ | Spherotronic и Spherocompact |
| Изготовитель | "Trioptics GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 06.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Сферометры Spherotronic и Spherocompact (далее — сферометры) предназначены для измерений радиуса кривизны вогнутых и выпуклых сферических поверхностей и т.п.
Принцип действия сферометров основан на измерении высоты шарового сегмента сферической поверхности и последующем вычислении радиуса кривизны этой поверхности.
Сферометры состоят из измерительного устройства, комплекта опорных колец и устройства цифровой индикации фирмы «Heidenhain». В состав измерительного устройства входит выдвижной стержень, в верхней части которого закреплен датчик линейных перемещений (далее — датчик) фирмы «Heidenhain».
Сферометры Spherotronic имеют две модификации: Super-Spherotronic HR и Ultra-Spherotronic. Сферометры Spherotronic и Spherocompact отличаются пределом хода выдвижного стержня с датчиком, дискретностью отсчета датчика и точностными характеристиками: пределами допускаемой относительной погрешности измерений радиусов кривизны и пределом допускаемой абсолютной погрешности измерений датчика. Перемещение выдвижного стержня с датчиком осуществляется с помощью блока управления для моторизованного перемещения (для Super-Spherotronic HR и Ultra-Spherotronic) или с помощью рычага (для Spherocompact).

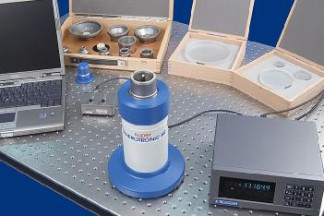

Общий вид сферометров приведен на рисунках 1-3.
Сферометры поставляются со стандартным комплектом из 6 опорных колец (для Spherocompact) или 8 опорных колец (для Super-Spherotronic HR и Ultra-Spherotronic). По требованию заказчика поставляется дополнительный комплект опорных колец - 4 кольца (для Super-Spherotronic HR и Ultra-Spherotronic) и 3 кольца (для Spherocompact). По окружности опорного кольца установлены 3 шарика, которые непосредственно контактируют с объектом измерений. Каждое кольцо поставляется с сертификатом калибровки фирмы-изготовителя. В комплекте со сферометрами также поставляются 4 плоские стеклянные пластины для калибровки, диаметрами 30 мм, 50 мм, 100 мм и 150 мм.
В комплект поставки входит программное обеспечение SPHEROWIN для вычисления результатов измерений на компьютере и дальнейшего статистического анализа (далее — ПО). ПО обеспечивает идентификацию, обработку, регистрацию, ведение архива результатов измерений. К метрологически значимой части ПО относится файл: Spherw.exe. Идентификационные данные ПО представлены в таблице 1.
Таблица 1
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Другие иден-тификацион-ные данные | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Spherw.exe | 2.1.1 | 4debad4f72197792ae81c8f4709c5fof | - | MD5 |
В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С».
Влияние ПО учтено при нормировании метрологических характеристик.
Основные метрологические и технические характеристики сферометров, включая показатели точности, приведены в таблице 2.
Таблица 2
| № п/п | Наименование характеристики и единицы измерения | Значение характеристики для сферометров: | ||
| Super-Spherotronic HR | Ultra-Spherotronic | Spherocompact | ||
| 1 | 2 | 3 | 4 | 5 |
| 1 | Диапазон измерений радиусов кривизны, мм: пуклой поверхности; - вогнутой поверхности | от +3 до +10000 от -6 до -10000 | от +3 до +10000 от -6 до -10000 | от +2,5 до +10000 от -4 до -10000 |
| 2 | Пределы допускаемой относительной погрешности измерений радиусов кривизны, % | ±0,01 | ±0,005 | ±0,05 |
| 3 | Пределы хода выдвижного стержня с датчиком, мм | ±30 | ±30 | ±15 |
| 4 | Пределы допускаемой абсолютной погрешности измерений датчика, мкм | ±0,2 | ±0,05 | ±1 |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 |
| 5 | Дискретность отсчета датчика, мкм | 0,1 | 0,01/0,05/0,1 | 1 |
| 6 | Диаметры опорных колец из стандартного комплекта, мм | 7,8; 14; 20; 28; 38; 60; 90; 120 | 12,5; 25; 50; 75; 100; 125 | |
| 7 | Диаметры опорных колец из дополнительного комплекта*, мм | 48; 75; 150; 225 | ||
| 8 | Диаметры плоских стеклянных пластин, мм | 30; 50; 100; 150 | ||
| 9 | Отклонение от плоскостности рабочих поверхностей плоских стеклянных пластин диаметром, доли интерференционной полосы, не более: 30, 50 мм 100 мм 150 мм | 0,1 0,2 0,33 | ||
| 10 | Габаритные размеры, мм, не более: - измерительного устройства; - устройства цифровой индикации | 090x260 240x40x70 | 180x70x56 | |
| 11 | Масса, кг, не более: - измерительного устройства; - устройства цифровой индикации | 6.5 1.5 | 0,4 | |
| 12 | Потребляемая мощность, Вт, не более | 100 при напряжении (220±22) В переменного тока частотой 50/60 Гц | ||
| 13 | Средний срок службы, лет, не менее | 5 | ||
* - поставляются по требованию заказчика.
Условия окружающей среды во время эксплуатации
- диапазон температуры окружающего воздуха, °С...................................от +20 до +25;
- относительная влажность окружающего воздуха, %, не более..80 (без конденсации),
- градиент температуры окружающего воздуха не более 1 оС в течение 8 ч
Средняя наработка на отказ с учетом технического обслуживания — 10560 ч Средняя загрузка — 2100 ч в год.
Знак утверждения типа наносится на корпус измерительного устройства в виде наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность сферометров представлена в таблице 3.
Таблица 3
| Наименование изделия | Количество, шт. |
| 1. Сферометр в составе: - измерительное устройство - комплект опорных колец* - устройство цифровой индикации ** | 1 1 1 |
| 2. Плоские стеклянные пластины | |
| 3. ПО SPHEROWIN | 1 |
| 4. Рычаг для перемещения выдвижного стержня*** | 1 |
| 5. Блок управления для моторизованного перемещения выдвижного стержня** | 1 |
| 6. Соединительный кабель | 1 |
| 7. Контейнер для хранения и транспортировки | 1 |
| 8. Руководство по эксплуатации | 1 |
| 9. Методика поверки МП 2512-0001-2013 | 1 |
* - 8 шт. для сферометров Spherotronic,
6 шт. для сферометров Spherocompact;
** - для сферометров Spherotronic;
*** - для сферометров Super-Spherotronic HR и Spherocompact.
осуществляется по документу МП 2512-0001-2013 «Сферометры Spherotronic и Spherocompact. Методикаповерки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2013 г.
Основные средства поверки: прибор для поверки концевых мер длины и сортировки деталей на группы «Микрон-02», Госреестр № 28824-05; стойка С-I по ГОСТ 10197-70; плоские стеклянные пластины по ГОСТ 8.215-76; штангенциркуль ШЦ-I по ГОСТ 166-89, диапазон измерений (0-125) мм, цена деления 0,1 мм; интерферометр ИТ-100, Госреестр № 9528-84.
приведены в документе «Сферометры Spherotronic и Spherocompact. Руководство по эксплуатации», 2013 г.
Нормативные и технические документы, устанавливающие требования к сферометрам Spherotronic и Spherocompact
Техническая документация фирмы «TRIOPTICS GmbH», Германия.
Лист № 6 Всего листов 6
