| Номер в госреестре | 56791-14 |
| Наименование СИ | Установка вибрационная поверочная |
| Изготовитель | ОАО "Прибалтийский судостроительный завод "Янтарь", г.Калининград |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Установка вибрационная поверочная Назначение средства измерений
Установка вибрационная поверочная предназначена для измерений параметров вибрации.
Установка вибрационная поверочная (далее виброустановка) состоит из:
- вибростенда электродинамического 4808 (фирма «Bruel & Kjaer», Дания) с усилителем мощности 2719 (фирма «Bruel & Kjaer», Дания) и генератором сигналов Г3-117;
- преобразователя виброизмерительного 4371 (фирма "Bruel &Kjaer", Дания) с усилителем согласующим 2626 (фирма "Bruel &Kjaer", Дания); с усилителями измерительными 2525 и 2606 (фирма «Bruel & Kjaer», Дания), с анализатором спектра ZET 017-U2 и осциллографом С1-93.
Конструктивно электродинамический вибростенд состоит из корпуса с установленным в нем постоянным магнитом, форма которого позволяет создать магнитное поле в зазоре. В зазор устанавливается подвижная катушка с прикрепленным к ней вибростолом, в которой циркулирует переменный ток, поступающий от усилителя мощности. На усилитель мощности переменный сигнал подается с выхода генератора. Взаимодействие подвижной катушки, по которой проходит переменный ток, с магнитным полем приводит к появлению пондемотор-ных сил, вызывающих перемещение подвижной катушки и вибростола по закону изменения переменного тока.
Параметры вибрации определяются с помощью преобразователя виброизмерительного с усилителем согласующим, усилителями измерительными и анализатора спектра ZET 017-U2 .

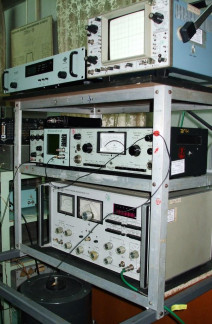

Внешний вид Установки вибрационной поверочной (далее виброустановка) приведен на рис.1.
Схема пломбировки от несанкционированного доступа, обозначения мест для нанесения наклеек приведены на рис 2.
Программное обеспечение ZETLAB ANALIZ анализатора спектра ZET 017-U2 (№ 39236-08 в Госреестре) включает в себя драйвер устройства и пакет прикладных программ, предназначенных для отображения и измерения электрических сигналов, поступающих в аналоговом виде на входы АЦП устройства и управления встроенным генератором синусоидального сигнала.
Для работы в составе виброустановки используются следующие программные компоненты из состава ПО анализатора спектра ZET 017-U2:
- "Диспетчер устройств", предназначенный для настройки каналов, установки характеристик вибропреобразователей и управления анализатором спектра;
- "Многоканальный осциллограф", предназначенный для наблюдения и измерения параметров анализируемых сигналов;
- "Вольтметр переменного тока", служащий для измерения с заданной точностью уровней сигналов с аналоговых входов устройства;
- "Анализ нелинейных искажений", позволяющий осуществить измерение коэффициента нелинейных искажений сигналов с аналоговых входов в заданном частотном диапазоне;
- "Снятие АЧХ", реализующий измерение и запись амплитудно-частотной характеристики проверяемого вибропреобразователя в линейном или логарифмическом масштабе в заданной частотной области.
Все программы выполняются в среде операционной системы Windows (XP, Vista, 7, Server 2003, Server 2008).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ZETLAB ANALIZ | ZETLab.exe | 04.03.2013 | 0eb7f2c8326c645e2 e7b563716e88734 | MD 5 |
| Наименование характеристики | Значение характеристики |
| Диапазон воспроизводимых частот, Гц | От 5 до 8350 |
| Диапазон воспроизводимых амплитуд виброускорения, м/с2 | От 0,5 до 1000 |
| Диапазон воспроизводимых амплитуд виброскорости, мм/с | От 0,2 до 1200 |
| Коэффициент гармоник воспроизводимых амплитуд виброускорения, %, не более | 10 |
| Относительный коэффициент поперечного движения вибростола, %, не более | 20 |
| Пределы допускаемой основной относительной погрешности измерений виброускорения, % | ±10 |
| Пределы допускаемой основной относитель-нойпогрешности измерений виброскорости, % | ±10 |
| Уровень собственных шумов, выраженный в единицах виброускорения, м/с2, не более | 0,2 |
| Магнитная индукция на расстоянии 10 мм от поверхности вибростола, мТл, не более | 12 |
| Напряжение питания промышленной частоты сети, В | 220 ± 4,4 |
| Частота сети переменного тока, Гц | 50 ± 0,5 |
| Потребляемая мощность, В-А, не более | 800 |
| Время подготовки к работе, ч, не более | 0,5 |
| Время непрерывной работы, ч, не менее | 8 |
| Масса, кг, не более Вибростенда 4808 усилителя мощности 2719 генератора сигналов Г3-117 усилителя согласующего 2626 усилителя измерительного 2525 усилителя измерительного 2606 преобразователя виброизмерительного 4371 анализатора спектра ZET 017-U2 осциллографа С1-93 | 35 14 21,7 1,75 3,6 6,67 0,011 0,37 9,8 |
| Габаритные размеры, мм, не более Вибростенда 4808 усилителя мощности 2719 генератора сигналов Г3-117 усилителя согласующего 2626 усилителя измерительного 2525 усилителя измерительного 2606 преобразователя виброизмерительного 4371 анализатора спектра ZET 017-U2 осциллографа С1-93 | Диаметр 215; 200 483; 350; 88 480; 365; 255 200; 69,5; 132,6 320; 139,5; 132,5 380; 200; 132,5 Диаметр 13,5; 19,6 180; 115; 35 438; 308; 180,5 |
| Средняя наработка на отказ, ч | 5000 |
| Средний срок службы, лет | 10 |
Условия эксплуатации:
- температура окружающего воздуха - от 18 до 25 °С
- относительная влажность воздуха - (65 ± 20) %
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплект поставки виброустановки приведен в таблице 3 Таблица 3
| Наименование | Тип | Ко личе ство |
| Вибростенд электродинамический, зав. № 2732211 | модель 4808 (фирма " Bruel &Kjaer", Дания) | 1 |
| Преобразователь виброизмерительный, зав. № 760427 | модель 4371 (фирма " Bruel &Kjaer", Дания) | 1 |
| Усилитель мощности, зав. № В2719Е02 А04К0508 | модель 2719 (фирма " Bruel &Kjaer", Дания) | 1 |
| Генератор сигналов, зав. № 7879 | модель Г3-117, Россия | 1 |
| Усилитель согласующий, зав. № 758866 | модель 2626 (фирма " Bruel &Kjaer", Дания) | 1 |
| Усилитель измерительный, зав № 2729892 | модель 2525 (фирма " Bruel &Kjaer", Дания) | 1 |
| Усилитель измерительный, зав № 755896 | модель 2606 (фирма " Bruel &Kjaer", Дания) | 1 |
| Осциллограф, зав. № 4030068 | модель С1-93, Россия | 1 |
| Анализатор спектра, зав. № 1065 | модель ZET 017-U2 (фирма «ЗАО «ЭТМС», г. Москва) | 1 |
| Комплект соединительных кабелей | 1 | |
| Установка вибрационная поверочная, зав. № 30. Руководство по эксплуатации | 4808-30 РЭ | 1 |
| Установка вибрационная поверочная, зав. № 30. Паспорт. | 4808-30 ПС | 1 |
осуществляется по методике МИ 1929 - 2007 ГСИ. Установки вибрационные поверочные. Методика поверки.
Основные средства поверки: эталон 1 разряда по МИ 2070-90 Сведения о методиках (методах) измерений
приведены в Руководстве по эксплуатации "Установка вибрационная поверочная. Руководство по эксплуатации".
Нормативные и технические документы, устанавливающие требования к установке вибрационной поверочной
1. ГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.
2. МИ 2070-90 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения в диапазоне частот от 0,3 до 20000 Гц.
3. МИ 1929 - 2007 ГСИ. Установки вибрационные поверочные. Методика поверки.
4. Техническая документация изготовителя.
