Дозаторы автоматические весовые непрерывного действия ленточные СВЕДА ДВЛ, 56794-14

Назначение

Дозаторы автоматические весовые непрерывного действия ленточные СВЕДА ДВЛ (далее - дозаторы), предназначены для непрерывного дозирования сыпучих материалов.

Описание

Конструктивно дозаторы состоят из грузоприемного устройства (далее ГПУ) и блока управления.

ГПУ представляет собой ленточный транспортер с приводным и натяжным барабанами, оснащенный импульсным датчиком скорости и роликоопорой, опирающейся на весоизмерительный тензорезисторный датчик (далее датчик). Транспортер приводится в движение мотор-редуктором.

Блок управления состоит из процессора весового ПВ-310, частотного преобразователя, устройств коммутации и управления, выносного табло ТВ-330-16.

Для дистанционного управления и связи с внешними устройствами (персональный компьютер, дополнительное выносное табло типа ТВ-330-16 и т. д.) используется стандартный интерфейс RS-485.

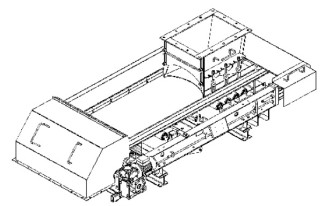

Внешний вид дозаторов без блока управления приведен на рисунке 1, блок управления

- на рисунке 2, табло ТВ-330 - на рисунке 3 .

Принцип действия ленточных весовых дозаторов непрерывного действия основан на преобразовании грузоприемным устройством - ленточным транспортером - расхода подаваемого питателем материала в силу тяжести, которая является функцией времени.

Весоизмерительный тензорезисторный датчик формирует электрический сигнал, пропорциональный погонной нагрузке. Датчиком скорости формируется электрический сигнал, пропорциональный скорости движения транспортерной ленты. Эти электрические сигналы поступают в процессор весовой ПВ-310, где происходит преобразование сигналов в цифровой код с последующей математической обработкой и вычислением линейной плотности, текущей производительности, прошедшей суммарной массы дозируемого продукта. Поддержание заданного значения производительности при дозировании достигается автоматическим (без вмешательства оператора) регулированием скорости движения транспортерной ленты в зависимости от значения текущей производительности.

В дозаторах используются датчики весоизмерительные тензорезисторные типа:

-    Z6 (Госреестр № 15400-13), производства фирмы «Hettinger ВаЫ’Мп Мesstechnik GmbH (HBM)», Германия;

-    ВВ (Госреестр № 38954-08), производства фирмы «Esit Elektronik Sistemler Imalat ve Ticaret Ltd. STI», Турция.

Дозаторы выпускаются в 5 модификациях, отличающихся шириной конвейерной ленты, расстоянием между осями приводного и натяжного барабанов и имеют обозначение: СВЕДА ДВЛ-X-Y, где

Х - номинальная ширина транспортерной ленты, мм (650; 800; 1000; 1200;1400);

Y - наибольший предел производительности, т/ч.

Знак поверки в виде оттиска поверительного клейма наносится в паспорте дозаторов р.5 «Свидетельство о приемке».

Место

пломбировки

■ [выбор! ^Г+1 1 |выхвд|

Процессор весовой ПВ-310

Рисунок 4 — Схема пломбировки лицевой панели процессора весового ПВ-310.

Программное обеспечение

Программное обеспечение (ПО) дозаторов реализовано аппаратно и является встроенным.

Для защиты от несанкционированного доступа пломбируется один из винтов на лицевой панели процессора весового ПВ-310 (рисунок 3). Кроме того, защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя. Изменение ПО через интерфейс пользователя невозможно.

Уровень защиты от преднамеренных и непреднамеренных воздействий «А» по МИ 3286-2010. Идентификационные данные программного обеспечения приведены в таблице 1.

Технические характеристики

Основные метрологические характеристики представлены в таблице 2.

Таблица 2

Таблица 3 — Основные параметры ГПУ дозаторов

Диапазон рабочих температур, °С................................................от минус 10 до плюс 40

Параметры электрического питания от сети переменного переменного тока:

-    напряжение, В............................................................................................................220 -15%%

-    частота, Гц .................................................................................................................50±2%

-номинальное междуфазное напряжение, В..............................................323^418

Потребляемая мощность:

-    процессор весовой ПВ-310, не более.........................................................10 ВА

-    табло выносное ТВ-330-16, не более.......................................................10 ВА

-    двигатель и преобразователь частоты, не более.......................................3 к ВА

Знак утверждения типа наносится на эксплуатационную документацию и на маркировочные таблички, расположенные на раме транспортера, на шкафу управления и на корпусе табло ТВ-330-16.

Комплектность

Ленточный транспортер Шкаф управления Табло ТВ-330-16 Паспорт дозатора СВ.205.000 ПС

1 шт.;

1 шт;

1 шт.; 1 экз.; 1 экз.; 1 экз.; 1 экз.; 1 экз.

Руководство по эксплуатации табло ТВ-330-16 СВ.330.01 РЭ Руководство по эксплуатации дозатора СВЕДА ДВЛ СВ.205.000 РЭ Эксплуатационная документация на мотор-редуктор Эксплуатационная документация на преобразователь частоты

Поверка

осуществляется по ГОСТ 8.469-2002 «ГСИ. Дозаторы автоматические весовые непрерывного действия. Методика поверки».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе 5.3.2.1, 5.3.2.3 документа СВ.205.000 РЭ «Дозатор автоматический весовой непрерывного действия ленточный СВЕДА ДВЛ. Руководство по эксплуатации» Основные средства поверки:

-    весы неавтоматического действия (весы для статического взвешивания) с пределами допускаемой погрешности не менее чем в 3 раза меньше пределов допускаемой погрешности дозаторов;

-    секундомер механический СОСпр-25-2 класс точности 2, пределы погрешности не более ±0,1 с.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации дозаторов р. 9 «Подготовка дозатора к использованию и порядок работы».

Нормативные и технические документы, устанавливающие требования к дозаторам автоматическим весовым непрерывного действия ленточным СВЕДА ДВЛ

ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические условия».

ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений

массы».

ТУ У 29.2-13627108-001:2008 «Дозаторы автоматические весовые непрерывного действия ленточные СВЕДА ДВЛ. Технические условия»

Рекомендации к применению

-    осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров;

-    выполнение государственных учетных операций.
