Газоанализаторы СПУТНИК-1М, 56801-14

Назначение

Газоанализаторы СПУТНИК-1М (далее - газоанализаторы) предназначены для измерений объемной доли метана, кислорода, углекислого газа, угарного газа в воздухе рабочей зоны.

Описание

Принцип действия газоанализаторов основан на преобразовании значений объемной доли газовых компонентов в цифровой код при помощи:

-    оптического сенсора (для метана и углекислого газа);

-    электрохимического сенсора (для кислорода и угарного газа).

Газоанализаторы являются многоканальными, измерение производится

одновременно по нескольким газовым компонентам в соответствии с таблицей 1.

Конструктивно газоанализаторы состоят из: блока сенсоров, электронного блока преобразования и обработки информации; индикатора результатов измерения и режимов работы; блока питания.

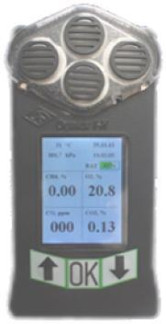

Измеренные значения отображаются на дисплее, сравниваются со значениями уставок и, в случае превышения, выдается звуковая и (или) световая сигнализация. Внешний вид и схема пломбирования представлены на рисунке 1.

Маркировка взрывозащиты газоанализаторов РО Exial X, устройства пробоотборного PO Exial X.

Программное обеспечение

Внутреннее программное обеспечение записано в микроконтроллере и предназначено для сбора данных от первичных преобразователей, вывода данных на дисплей и управлением работы сигнализации.

Идентификационные данные программного обеспечения приведены в таблице 2. Таблица 2

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - A в соответствии с МИ 3286-2010.

Технические характеристики

Диапазон измерений объемной доли метана, % Диапазон показаний объемной доли метана, % Пределы допускаемой основной абсолютной погрешности измерения и срабатывания, % объемной доли метана

от 0,0 до 2,5 от 0,0 до 100,0

±0,1 от 0,5 до 2,5

0,01 от 0,0 до 25,0 от 0,0 до 30,0

Диапазон задания уставки порога срабатывания, % объемной доли метана

Цена единицы младшего разряда при измерении объемной доли метана, %;

Диапазон измерений объемной доли кислорода, % Диапазон показаний объемной доли кислорода, %

Пределы допускаемой основной абсолютной погрешности измерения и срабатывания, % объемной доли кислорода

Диапазон задания уставки порога срабатывания, % объемной доли кислорода

Цена единицы младшего разряда при измерении объемной доли кислорода, %

Диапазон измерений объемной доли углекислого газа, % Диапазон показаний объемной доли углекислого газа, % Пределы допускаемой основной абсолютной погрешности измерения и срабатывания, % объемной доли углекислого газа

Диапазон задания уставки порога срабатывания, % объемной доли углекислого газа Цена единицы младшего разряда при измерении объемной доли углекислого газа, %

Диапазон измерений объемной доли угарного газа, млн-1 Диапазон показаний объемной доли угарного газа млн-1 Пределы допускаемой основной абсолютной погрешности измерения и срабатывания, млн-1 объемной доли угарного газа

Диапазон задания уставки порога срабатывания, млн-1

объемной доли угарного газа

Цена единицы младшего разряда при измерении

объемной доли угарного газа, млн-1

Пределы допускаемой дополнительной погрешности,

вызванной изменением условий эксплуатации, в долях

пределов допускаемой основной абсолютной

погрешности:

-    от изменения температуры окружающей среды в диапазоне температур от минус 10 до 40°С на каждые 100С

-    от изменения относительной влажности от (30-80) до 100 % при температуре 35°С

-    от изменения пространственного положения газоанализатора на угол 90° от вертикальной оси в любом направлении

-    от изменения скорости движения газовоздушной среды до 8 м/с на каждые 4 м/с

-    от влияния пробоотборного устройства Время прогрева, мин, не более

Время установления показаний, мин, не более Время срабатывания, с, не более

Время непрерывной работы без настройки (стабильность) мес., не менее:

-    по метану и углекислому газу

-    по угарному газу и кислороду

±0,5 от 18,5 до 21,0 0,1

от 0,0 до 1,0 от 0,0 до 1,5

±0,1

от 0,2 до 1,0

0,01 от 0 до 200 от 0 до 220

± (6+0,07Сх) где Сх - измеренное значение

от 10 до 100

1

1,0 1,0

0,5

0,7

0,5

10

1

20

Время непрерывной работы в режиме максимальной подсветки без перезарядки блока питания, ч, не менее: Номинальное напряжение питания, В:

Ток потребления в режиме максимальной подсветки, мА, не более:

3,7

90

Габаритные размеры (длина^ширинахвысота), мм, не более:

Масса, кг, не более:

Средняя наработка на отказ, ч Средний срок службы, лет Условия эксплуатации:

-    диапазон температуры окружающего воздуха, °С

-    относительная влажность при температуре 35°С, %

-    диапазон атмосферного давления, кПа

146x72x32

0,38

20000

5

от минус 10 до плюс 40 до 100 от 87,8 до 119,7

Знак утверждения типа

Знак утверждения типа наносится на титульные листы руководства по эксплуатации, формуляре типографским способом и на лицевую панель методом шелкографии.

Комплектность

В комплект поставки входят:

-    газоанализатор СПУТНИК-1М

-    руководство по эксплуатации 2ПБ.999.054 РЭ, методика поверки 2ПБ.999.054 МП,

драйвер УСИ-1 и программа СПУТНИК-1М (CD)

-    формуляр 2ПБ.999.054 ФО

-    зарядное устройство ЗУ-2, паспорт 3ПБ.616.003 ПС

-    накладка

-    чехол

- сертификат соответствия (копия)

При отгрузке газоанализаторов в количестве меньшем 10 шт., накладка, диск CD поставляется из расчета 1 шт. в один адрес.

Поверка

Поверка осуществляется по документу 2ПБ.999.054 МП «ГСИ. Газоанализатор СПУТНИК-1М. Методика поверки», утвержденному ГЦИ СИ ФБУ «Омский ЦСМ» 17 января 2014 г.

В перечень основного поверочного оборудования входят:

- ГСО-ПГС №№3905-87, 4272-88; 3792-87 3726-87, 3842-87, 3847-87, 3849-87.

1 шт.;

1 экз. на 10 газоанализаторов;

1 экз.;

1 комплект на 2 газоанализатора;

1 шт. на 10 газоанализаторов; по заявке потребителя; по заявке потребителя.

Сведения о методах измерений

Принцип работы приведен в документе 2ПБ.999.054 РЭ "Газоанализаторы СПУТНИК-1М. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам:

ГОСТ 24032-80 «Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний»

ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками»

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52137-2003 «Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 2. Требования к прибором группы I с верхним пределом измерений объемной доли метана не более 5 %»

ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»

ТУ 4215-049-71064713-2011 «Газоанализаторы СПУТНИК-1. Технические условия»

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
