| Номер в госреестре | 56802-14 |
| Наименование СИ | Расходомеры-счетчики газа ультразвуковые |
| Обозначение типа СИ | УЗР-ИГМ878 |
| Изготовитель | ООО "Промучет", г.Домодедово |
| Год регистрации | 2014 |
| Срок свидетельства | 14.03.2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Расходомеры-счетчики газа ультразвуковые УЗР-ИГМ878 (далее - расходомеры-счетчики) предназначены для измерений скорости, объемного расхода (объема) природного, попутного нефтяного, факельного и других газов.
Расходомеры-счетчики состоят из двух или четырех пар врезных ультразвуковых преобразователей (далее - УП), установленных на измерительном участке с фланцевыми соединениями, и электронно-вычислительного блока (далее - ЭВБ).
Принцип действия расходомеров-счетчиков основан на ультразвуковом времяимпульсном методе измерений. УП, установленные выше и ниже по течению потока, посылают и принимают кодированные ультразвуковые сигналы, проходящие через поток газа. ЭВБ по разности времени перемещения импульсов по направлению потока и против него, используя методы цифровой обработки в сочетании с современными способами кодирования и корреляционного детектирования сигнала, рассчитывает скорость потока. На основе измеренной скорости потока и диаметра измерительного трубопровода ЭВБ проводит расчет объемного расхода и объема газа.
Расходомеры-счетчики могут использоваться во взрывоопасных зонах.
Расходомеры-счетчики имеют аналоговые токовые входы для подключения преобразователей давления и температуры.
ЭВБ расходомеров-счетчиков обеспечивают выполнение следующих функций:
- цифровая обработка сигналов поступающих с УП;
- измерение и преобразование входных аналоговых сигналов постоянного тока от преобразователей давления и температуры;
- обработка, отображение и хранение измерительной информации и настроечных параметров расходомеров-счетчиков;
- передача измерительной информации по аналоговым и различным цифровым интерфейсам;
- защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.
В комплект поставки расходомеров-счетчиков может входить программный пакет PanaView для установки на операторские и инженерные станции с установленной операционной системой Windows. Программный пакет PanaView позволяет производить следующие операции:
- загружать в расходомеры-счетчики и сохранять конфигурационные данные, полученные от расходомеров-счетчиков;
- формировать протоколы и графики, основываясь на измерительной информации, хранящейся в расходомерах-счетчиках;
- отображать и строить графики по текущим значениям измеряемых параметров.
Программный пакет PanaView реализует протоколы связи IDM и PanaLink и
поддерживает коммуникационные интерфейсы связи RS232, RS484, Ethernet и инфракрасный интерфейс связи.
При установке расходомеров-счетчиков на трубопроводе необходимо соблюдать требования к длинам прямых участков, рекомендованные заводом-изготовителем. Информацию о длинах прямолинейных участков до и после места установки расходомеров-счетчиков можно найти в руководстве по монтажу и эксплуатации.

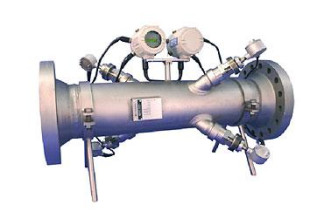

Рисунок 1 - Внешний вид расходомера-счетчика
Расходомеры-счетчики имеют встроенное программное обеспечение (далее - ПО). ПО расходомеров-счетчиков имеет уровень защиты С по МИ 3286-2010. Защита ПО расходомеров-счетчиков от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем аутентификации (введением пароля администратора), ведения доступного только для чтения журнала событий и ошибок. Возможность внесения преднамеренных и непреднамеренных изменений в ПО расходомеров-счетчиков исключается наличием в расходомерах-счетчиках функции определения целостности ПО при включении и ограничением свободного доступа к цифровым интерфейсам связи.
Идентификационные данные ПО расходомеров-счетчиков приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентиф икатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| ПО расходомеров-счетчиков | INST | 1.G | CC27EDA3 | CRC-32 |
| FPGA | 1.A | A1AC425D | CRC-32 | |
| DSP | 1.D | A6E1FAA9 | CRC-32 | |
| BOOT | 1.D | 3C3F3D86 | CRC-32 | |
| Примечание - Номер версии и контрольная сумма ПО зависит от модели расходомера-счетчика. | ||||
Метрологические и технические характеристики, в том числе показатели точности, расходомеров-счетчиков представлены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Диаметр условного прохода трубопровода (Ду), мм | От 100 до 600 более 600 до 10001) |
| Количество каналов измерения расхода | 2; 41) |
| Диапазон измерений скорости, м/с | От 0,72 до 36 (для Ду от 100 до 250 мм) От 0,45 до 27 (для Ду от 300 до 1000 мм) |
| Температура измеряемой среды, °С | От минус 30 до плюс 80 |
| Максимальное давление измеряемой среды, МПа | 1,6; 10; 14,31) |
| Пределы допускаемой относительной погрешности измерений скорости, объемного расхода (объема) при рабочих условиях, %: - от 0,1Qmax ) до Qmax - от Qmin ) до 0,1Qmax | ±0,5 ±1 |
| Пределы допускаемой приведенной погрешности аналогового канала ввода (от 0/4 до 20 мА), % | ±0,1 |
| Пределы допускаемой приведенной погрешности аналогового канала вывода (от 0/4 до 20 мА), % | ±0,1 |
| Температура окружающей среды, °С | От минус 40 до плюс 60 |
| Температура хранения | От минус 55 до плюс 75 |
| Входные сигналы | Аналоговый (от 0/4 до 20 мА) |
| Выходные сигналы | Аналоговый (от 0/4 до 20 мА), частотный, импульсный, дискретный |
| Цифровые интерфейсы связи | Двунаправленная RS485 или RS232, RS485 Modbus |
| Параметры электропитания: - напряжение переменного тока, В - напряжение постоянного тока, В | 220 (±10%) 50±1 Гц от 12 до 48 |
| Потребляемая мощность, Вт, не более | 20 |
| Защита ЭВБ по ГОСТ 14254-96 | IP66 |
| Маркировка взрывозащиты ЭВБ по ГОСТ Р 51330.13-99 | 1ExdIICT6/T5 |
| Габаритные размеры ЭВБ, мм, не более | 208х208х168 |
| Масса ЭВБ, кг, не более | 4,5 |
| Средний срок службы, лет, не менее | 10 |
| Примечание - Если измеряемый параметр выводится в виде аналогового сигнала (от 0/4 до 20 мА) для регистрации на внешний прибор, при расчете погрешности измерений необходимо учитывать составляющую, вызванную погрешностью цифро-аналогового преобразования. 1 Комплектуется по спецзаказу. 2) Максимальный измеряемый объемный расход. 3) Минимальный измеряемый объемный расход. | |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус ЭВБ расходомеров-счетчиков в виде голографической наклейки.
Комплектность расходомеров-счетчиков представлена в таблице 3.
Таблица 3
| Наименование | Количество |
| Расходомер-счетчик газа ультразвуковой УЗР-ИГМ878 | 1 экз. |
| Программный пакет PanaView для конфигурирования, параметризации и диагностики расходомеров-счетчиков (по заказу) | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| МП 74-30151-2013. Расходомеры-счетчики газа ультразвуковые УЗР-ИГМ878. Методика поверки | 1 экз. |
осуществляется по документу МП 74-30151-2013 «Государственная система обеспечения единства измерений. Расходомеры-счетчики газа ультразвуковые УЗР-ИГМ878. Методика поверки», утвержденному ГЦИ СИ ООО «Метрологический центр СТП» 27 декабря 2013 г.
Перечень основных средств поверки (эталонов):
- поверочная расходомерная установка, диапазон воспроизводимого объемного расхода должен соответствовать рабочему диапазону поверяемого расходомера-счетчика, пределы допускаемой относительной погрешности ±0,3 %;
- калибратор многофункциональный MC5-R:
а) диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности воспроизведения ±(0,02 % показания + + 1 мкА);
б) диапазон измерений силы постоянного тока ±100 мА, пределы допускаемой основной погрешности измерений ±(0,02 % показания + + 1,5 мкА);
в) диапазон измерений частотного сигнала от 0,0028 Гц до 50 кГц, пределы допускаемой основной погрешности ±0,01 % показания;
г) счет импульсов до 9999999 имп., погрешность подсчета импульсов отсутствует.
Метод измерений расходомеров-счетчиков описан в руководстве по эксплуатации расходомеров-счетчиков.
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам газа ультразвуковым УЗР-ИГМ878
1. ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP)
2. ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
3. ГОСТ Р 51330.0 - 99 Электрооборудование взрывозащищенное. Часть 0. Общие требования
4. ГОСТ Р 51330.1-99 Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка»
5. ГОСТ Р 51330.13-99 Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)
6. ТУ 4213-028-066116684-12 Расходомеры-счетчики газа ультразвуковые УЗР-ИГМ878. Технические условия
- осуществление торговли и товарообменных операций;
- выполнение государственных учетных операций.
