| Номер в госреестре | 56811-14 |
| Наименование СИ | Автотопливозаправщики |
| Обозначение типа СИ | УСТ 54538 |
| Изготовитель | ООО "УралСпецТранс", г.Миасс |
| Год регистрации | 2014 |
| Срок свидетельства | 14.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автотопливозаправщики УСТ 54538 (далее - АТЗ) предназначены для транспортирования, кратковременного хранения светлых нефтепродуктов с плотностью не более 0,84 г/см и механизированной заправки техники с измерением выдаваемого объема топлива.
Автотопливозаправщики УСТ 54538 являются мерой полной вместимости и изготавливаются на базе шасси УРАЛ. Конструкция цистерны АТЗ в поперечном сечении имеет форму “чемодан” и может состоять как из одной, так и из нескольких секций. Корпус цистерны изготовлен из конструкционных сталей. Внутри корпус усилен перегородками, выполняющими так же роль поперечных волнорезов. В верхней части каждой секции (при наличии нескольких секций) цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном, воздухоотводящими трубками, в нижней части каждой секции цистерны установлены опоры и донные клапаны. Лестница для обслуживания цистерны может быть расположена сзади и сбоку.
Наполнение цистерны АТЗ осуществляется через заливной люк горловины при использовании внешнего или собственного насоса. Опорожнение цистерны АТЗ происходит с помощью насоса или самотеком.
Узел выдачи топлива АТЗ состоит из фильтра тонкой очистки, счетчика жидкости СЖ-ППО40 или СЖ-ППО25 (номер Государственного реестра 44417-10), предохранительного клапана и раздаточного рукава с раздаточным краном (пистолетом).

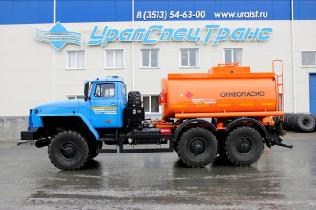

Внешний вид АТЗ представлен на рисунке 1, 2, 3, 4. Место пломбирования обозначено на рисунке 5, 6 и 7.
Таблица 1
| Наименование параметра | Величина параметра, размера для модификаций автотопливозаправщиков | |||||
| 54538К- 0000001-01 54538L- 0000001-01 54538М- 0000001-01 54538N- 0000001-01 54538P- 0000001-01 54538R- 0000001-01 54538T- 0000001-01 54538U- 0000001-01 54538Y- 0000001-01 54538Z- 0000001-01 | 54538К- 0000002-01 54538L- 0000002-01 54538М- 0000002-01 54538N- 0000002-01 54538P- 0000002-01 54538R- 0000002-01 54538T- 0000002-01 54538U- 0000002-01 54538Y- 0000002-01 54538Z- 0000002-01 | 54538К- 0000003-01 54538L- 0000003-01 54538М- 0000003-01 54538N- 0000003-01 54538P- 0000003-01 54538R- 0000003-01 54538T- 0000003-01 54538U- 0000003-01 54538Y- 0000003-01 54538Z- 0000003-01 | 54538К- 0000004-01 54538L- 0000004-01 54538М- 0000004-01 54538N- 0000004-01 54538P- 0000004-01 54538R- 0000004-01 54538T- 0000004-01 54538U- 0000004-01 54538Y- 0000004-01 54538Z- 0000004-01 | 54538К- 0000005-01 54538L- 0000005-01 54538М- 0000005-01 54538N- 0000005-01 54538P- 0000005-01 54538R- 0000005-01 54538T- 0000005-01 54538U- 0000005-01 54538Y- 0000005-01 54538Z- 0000005-01 | 54538К- 0000006-01 54538L- 0000006-01 54538М- 0000006-01 54538N- 0000006-01 54538P- 0000006-01 54538R- 0000006-01 54538T- 0000006-01 54538U- 0000006-01 54538Y- 0000006-01 54538Z- 0000006-01 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Номинальная вместимость цистерны, м3 (л) | 6±0,12 (6000±120) | 1-я секция 3±0,075 (3000±75) 2-я секция 3±0,075 (3000±75) | 6,5±0,13 (6500±130) | 1-я секция 3,5±0,09 (3500±90) 2-я секция 3±0,075 (3000±75) | 7±0,14 (7000±140) | 1-я секция 3,5±0,09 (3500±90) 2-я секция 3,5±0,09 (3500±90) |
| Пределы допускаемой относительной погрешности вместимости цистерны при периодической поверке, % | ±0,4 | |||||
| Объем вместимости горловины от указателя уровня до верхнего края, м3(л), не менее | 0,12 (120) | 1-я секция 0,06 (60) 2-я секция 0,06 (60) | 0,13 (130) | 1-я секция 0,07 (70) 2-я секция 0,06 (60) | 0,14 (140) | 1-я секция-0,07 (70) 2-я секция-0,07 (70) |
| Не сливаемый остаток после опорожнения цистерны, м3(л) от номинальной вместимости, не более | 0,006 (6) | 1-я секция 0,003 (3) 2-я секция 0,003 (3) | 0,0065 (6,5) | 1-я секция 0,0035 (3,5) 2-я секция 0,003 (3) | 0,007 (7) | 1-я секция 0,0035 (3,5) 2-я секция 0,0035 (3,5) |
| Время заполнения цистерны своим насосом, (мин), не более | 14 | 1-я секция 7 2-я секция 7 | 16 | 1-я секция 8 2-я секция 7 | 17 | 1-я секция 8 2-я секция 8 |
| Время слива своим насосом, (мин), не более | 12 | 1-я секция 6 2-я секция 6 | 14 | 1-я секция 7 2-я секция 6 | 15 | 1-я секция 7 2-я секция 7 |
| Время слива самотеком, (мин),не более | 22 | 1-я секция 11 2-я секция 11 | 23 | 1-я секция 13 2-я секция 11 | 25 | 1-я секция 13 2-я секция 13 |
| Г абаритные размеры, (мм), не более длина/ширина/высота | 7920 / 2550 / 3350 | |||||
| Снаряженная масса АТЗ, кг, не более | 10150 | 10230 |
| Полная масса АТЗ, кг, не более | 15550 | 16500 |
| Распределение полной массы по осям, кг, не более - на переднюю ось | 5600 | 5700 |
| - на заднюю тележку | 9950 | 10800 |
| Пределы допустимой относительной погрешности измерительного устройства топливораздачи, % | ±0,5 |
Таблица 2
| Наименование параметра | Величина параметра, размера для модификаций автотопливозаправщиков | ||||||
| 54538К- | 54538К- | 54538К- | 54538К- | 54538К- | 54538К- | ||
| 0000007-01 | 0000008-01 | 0000009-01 | 0000010-01 | 0000011-01 | 0000012-01 | ||
| 54538L- | 54538L- | 54538L- | 54538L- | 54538L- | 54538L- | ||
| 0000007-01 | 0000008-01 | 0000009-01 | 0000010-01 | 0000011-01 | 0000012-01 | ||
| 54538М- | 54538М- | 54538М- | 54538М- | 54538М- | 54538М- | ||
| 0000007-01 | 0000008-01 | 0000009-01 | 0000010-01 | 0000011-01 | 0000012-01 | ||
| 54538N- | 54538N- | 54538N- | 54538N- | 54538N- | 54538N- | ||
| 0000007-01 | 0000008-01 | 0000009-01 | 0000010-01 | 0000011-01 | 0000012-01 | ||
| 54538P- | 54538P- | 54538P- | 54538P- | 54538P- | 54538P- | ||
| 0000007-01 | 0000008-01 | 0000009-01 | 0000010-01 | 0000011-01 | 0000012-01 | ||
| 54538R- | 54538R- | 54538R- | 54538R- | 54538R- | 54538R- | ||
| 0000007-01 | 0000008-01 | 0000009-01 | 0000010-01 | 0000011-01 | 0000012-01 | ||
| 54538T- | 54538T- | 54538T- | 54538T- | 54538T- | 54538T- | ||
| 0000007-01 | 0000008-01 | 0000009-01 | 0000010-01 | 0000011-01 | 0000012-01 | ||
| 54538U- | 54538U- | 54538U- | 54538U- | 54538U- | 54538U- | ||
| 0000007-01 | 0000008-01 | 0000009-01 | 0000010-01 | 0000011-01 | 0000012-01 | ||
| 54538Y- | 54538Y- | 54538Y- | 54538Y- | 54538Y- | 54538Y- | ||
| 0000007-01 | 0000008-01 | 0000009-01 | 0000010-01 | 0000011-01 | 0000012-01 | ||
| 54538Z- | 54538Z- | 54538Z- | 54538Z- | 54538Z- | 54538Z- | ||
| 0000007-01 | 0000008-01 | 0000009-01 | 0000010-01 | 0000011-01 | 0000012-01 | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| Номинальная вместимость | 1-я секция | 1-я секция | 1-я секция | ||||
| цистерны, м3 (л) | 7,5±0,15 | 4±0,1 (4000±100) | 8±0,16 | 4±0,1 (4000±100) | 8,5±0,17 | 4,5±0,113 (4500±113) | |
| (7500±150) | 2-я секция 3,5±0,09 (3500±90) | (8000±160) | 2-я секция 4±0,1 (4000±100) | (8500±170) | 2-я секция 4±0,1 (4000±100) | ||
| Пределы допускаемой | |||||||
| относительной погрешности | О -н | ||||||
| вместимости цистерны при | ? ■ | ||||||
| периодической поверке, % | |||||||
| Объем вместимости горловины | 1-я секция | 1-я секция | 1-я секция | ||||
| от указателя уровня до верхнего края, м3 (л), не менее | 0,15 (150) | 0,08 (80) 2-я секция 0,07 (70) | 0,16 (160) | 0,08 (80) 2-я секция 0,08 (80) | 0,17 (170) | 0,09 (90) 2-я секция 0,08 (80) | |
| Не сливаемый остаток после опорожнения цистерны, м3 (л) от номинальной вместимости, не более | 0,0075 (7,5) | 1-я секция 0,004 (4) 2-я секция 0,0035 (3,5) | 0,008 (8) | 1-я секция 0,004 (4) 2-я секция 0,004 (4) | 0,0085 (8,5) | 1-я секция 0,0045 (4,5) 2-я секция 0,004 (4) | |
| Время заполнения цистерны своим насосом, (мин), не более | 18 | 1-я секция 9 2-я секция 8 | 19 | 1-я секция 9 2-я секция 9 | 20 | 1-я секция 11 2-я секция 9 | |
| Время слива своим насосом, (мин), не более | 16 | 1-я секция 8 2-я секция 7 | 17 | 1-я секция 8 2-я секция 8 | 18 | 1-я секция 1C 2-я секция 8 | |
| Время слива самотеком, (мин), не более | 28 | 1-я секция 15 2-я секция 13 | 34 | 1-я секция 15 2-я секция 15 | 36 | 1-я секция 18 2-я секция 15 | |
| Г абаритные размеры, (мм),не более длина/ширина/высота | 7920 / 2550 / 3350 | ||||||
| Снаряженная масса АТЗ, кг, не более | 10250 | 10300 | |||||
| Полная масса АТЗ, кг, не более | 17400 | 18770 | |||||
| Распределение полной массы по осям, кг, не более - на переднюю ось - на заднюю тележку | 5750 11650 | 5800 12970 | |||||
| Пределы допустимой относительной погрешности измерительного устройства топливораздачи, % | ±0,5 | ||||||
| Наименование параметра | Величина параметра, размера для модификаций автотопливозаправщиков | |||||
| 54538L- 0000013-01 54538М- 0000013-01 54538N- 0000013-01 54538P- 0000013-01 54538R- 0000013-01 54538T- 0000013-01 54538U- 0000013-01 54538Y- 0000013-01 54538Z- 0000013-01 | 54538L- 0000014-01 54538М- 0000014-01 54538N- 0000014-01 54538P- 0000014-01 54538R- 0000014-01 54538T- 0000014-01 54538U- 0000014-01 54538Y- 0000014-01 54538Z- 0000014-01 | 54538L- 0000015-01 54538М- 0000015-01 54538N- 0000015-01 54538P- 0000015-01 54538R- 0000015-01 54538T- 0000015-01 54538U- 0000015-01 54538Y- 0000015-01 54538Z- 0000015-01 | 54538L- 0000016-01 54538М- 0000016-01 54538N- 0000016-01 54538R- 0000016-01 54538T- 0000016-01 54538U- 0000016-01 54538Y- 0000016-01 54538Z- 0000016-01 | 54538L- 0000017-01 54538М- 0000017-01 54538N- 0000017-01 54538R- 0000017-01 54538T- 0000017-01 54538U- 0000017-01 54538Y- 0000017-01 54538Z- 0000017-01 | 54538L-0000018- 01 54538М-0000018- 01 54538N-0000018- 01 54538R-0000018- 01 54538T-0000018- 01 54538U-0000018- 01 54538Y-0000018- 01 54538Z-0000018- 01 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Номинальная вместимость цистерны, м3 (л) | 9±0,18 (9000±180) | 1-я секция 4,5±0,113 (4500±113) 2-я секция 4,5±0,113 (4500±113) | 1-я секция 3±0,075 (3000±75) 2-я секция 3±0,075 (3000±75) 3-я секция 3±0,075 (3000±75) | 9,5±0,19 (9500±190) | 1-я секция 5±0,125 (5000±125) 2-я секция 4,5±0,113 (4500±113) | 1-я секция 3,5±0,09 (3500±90) 2-я секция 3±0,075 (3000±75) 3-я секция 3±0,075 (3000±75) |
| Пределы допускаемой относительной погрешности вместимости цистерны при периодической поверке, % | ±0,4 | |||||
| Объем вместимости горловины от указателя уровня до верхнего края, м3 (л), не менее | 0,18 (180) | 1-я секция 0,09±90 2-я секция 0,09±90 | 1-я секция 0,06 (60) 2-я секция 0,06 (60) 3-я секция 0,06 (60) | 0,19 (190) | 1-я секция 0,1±100 2-я секция 0,09±90 | 1-я секция 0,07 (70) 2-я секция 0,06 (60) 3-я секция 0,06 (60) |
| Не сливаемый остаток после опорожнения цистерны, м3 (л) от номинальной вместимости, не более | 0,009 (9) | 1-я секция 0,0045 (4,5) 2-я секция 0,0045 (4,5) | 1-я секция 0,003 (3) 2-я секция 0,003 (3) 3-я секция 0,003 (3) | 0,0095 (9,5) | 1-я секция 0,005 (5) 2-я секция 0,0045 (4,5) | 1-я секция 0,0035 (3,5) 2-я секция 0,003 (3) 3-я секция 0,003 (3) |
| Время заполнения цистерны своим насосом, (мин), не более | 24 | 1-я секция 11 2-я секция 11 | 1-я секция 7 2-я секция 7 3-я секция 7 | 25 | 1-я секция 12 2-я секция 11 | 1-я секция 8 2-я секция 7 3-я секция 7 |
| Время слива своим насосом, (мин), не более | 22 | 1-я секция 9 2-я секция 9 | 1-я секция 6 2-я секция 6 3-я секция 6 | 23 | 1-я секция 10 2-я секция 9 | 1-я секция 7 2-я секция 6 3-я секция 6 |
| Время слива самотеком, (мин), не более | 37 | 1-я секция 18 2-я секция 18 | 1-я секция 11 2-я секция 11 3-я секция 11 | 38 | 1-я секция 20 2-я секция 18 | 1-я секция 13 2-я секция 11 3-я секция 11 |
| Г абаритные размеры, (мм), не более длина/ширина/высота | 8270 / 2550 / 3350 | 10075 / 2550 / 3360 | ||||
| Снаряженная масса АТЗ, кг, не более | 10300 | 11000 | ||||
| Полная масса АТЗ, кг, не более | 18770 | 20350 | ||||
| Распределение полной массы по осям, кг, не более - на переднюю ось - на заднюю тележку | 5800 12970 | 6400 13950 | ||||
| Пределы допустимой относительной погрешности измерительного устройства топливораздачи,% | ±0,5 | |||||
| Наименование параметра | Величина параметра, размера для модификаций автотопливозаправщиков | |||||
| 54538L- 0000019-01 54538М- 0000019-01 54538N- 0000019-01 54538R- 0000019-01 54538T- 0000019-01 54538U- 0000019-01 54538Y- 0000019-01 54538Z- 0000019-01 | 54538L- 0000020-01 54538М- 0000020-01 54538N- 0000020-01 54538R- 0000020-01 54538T- 0000020-01 54538U- 0000020-01 54538Y- 0000020-01 54538Z- 0000020-01 | 54538L- 0000021-01 54538М- 0000021-01 54538N- 0000021-01 54538R- 0000021-01 54538T- 0000021-01 54538U- 0000021-01 54538Y- 0000021-01 54538Z- 0000021-01 | 54538L- 0000022-01 54538М- 0000022-01 54538N- 0000022-01 54538R- 0000022-01 54538T- 0000022-01 54538U- 0000022-01 54538Y- 0000022-01 54538Z- 0000022-01 | 54538L- 0000023-01 54538М- 0000023-01 54538N- 0000023-01 54538R- 0000023-01 54538T- 0000023-01 54538U- 0000023-01 54538Y- 0000023-01 54538Z- 0000023-01 | 54538L-0000024- 01 54538М-0000024- 01 54538N-0000024- 01 54538R-0000024- 01 54538T-0000024- 01 54538U-0000024- 01 54538Y-0000024- 01 54538Z-0000024- 01 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Номинальная вместимость цистерны, м3 (л) | 10±0,2 (10000±200 ) | 1-я секция 5±0,125 (5000±125) 2-я секция 5±0,125 (5000±125) | 1-я секция 3,5±0,09 (3500±90) 2-я секция 3,5±0,009 (3500±90) 3-я секция 3±0,075 (3000±75) | 10,5±0,16 (10500±160 ) | 1-я секция 5,5±0,11 (5500±110) 2-я секция 5±0,125 (5000±125) | 1-я секция 3,5±0,09 (3500±90) 2-я секция 3,5±0,09 (3500±90) 3-я секция 3,5±0,09 (3500±90) |
| Пределы допускаемой относительной погрешности вместимости цистерны при периодической поверке, % | ±0,4 | |||||
| Объем вместимости горловины от указателя уровня до верхнего края, м3 (л), не менее | 0,2 (200) | 1-я секция 0,1±100 2-я секция 0,1±100 | 1-я секция 0,07 (70) 2-я секция 0,07 (70) 3-я секция 0,06 (60) | 0,21 (210) | 1-я секция 0,11 (110) 2-я секция 0,1 (100) | 1-я секция 0,07 (70) 2-я секция 0,07 (70) 3-я секция 0,07 (70) |
| Не сливаемый остаток после опорожнения цистерны, м3 (л) от номинальной вместимости, не более | 0,01 (10) | 1-я секция 0,005 (5) 2-я секция 0,005 (5) | 1-я секция 0,0035 (3,5) 2-я секция 0,0035 (3,5) 3-я секция 0,003 (3) | 0,0105 (10,5) | 1-я секция 0,0055 (5,5) 2-я секция 0,005 (5) | 1-я секция 0,0035 (3,5) 2-я секция 0,0035 (3,5 3-я секция 0,0035 (3,5) |
| Время заполнения цистерны своим насосом, (мин), не более | 26 | 1-я секция 12 2-я секция 12 | 1-я секция 8 2-я секция 8 3-я секция 7 | 27 | 1-я секция 13 2-я секция 12 | 1-я секция 8 2-я секция 8 3-я секция 8 |
| Время слива своим насосом, (мин), не более | 24 | 1-я секция 10 2-я секция 10 | 1-я секция 7 2-я секция 7 3-я секция 6 | 25 | 1-я секция 11 2-я секция 10 | 1-я секция 7 2-я секция 7 3-я секция 7 |
| Время слива самотеком, (мин), не более | 41 | 1-я секция 20 2-я секция 20 | 1-я секция 13 2-я секция 13 3-я секция 11 | 42 | 1-я секция 21 2-я секция 20 | 1-я секция 13 2-я секция 13 3-я секция 13 |
| Г абаритные размеры, (мм), не более длина/ширина/высота | 10075 / 2550 / 3360 | |||||
| Снаряженная масса АТЗ, кг, не более | 11000 | 11335 | ||||
| Полная масса АТЗ, кг, не более | 20350 | 21210 | ||||
| Распределение полной массы по осям, кг, не более - на переднюю ось - на заднюю тележку | 6400 13950 | 6450 14760 | ||||
| Пределы допустимой относительной погрешности измерительного устройства топливораздачи, % | ±0,5 | |||||
| Наименование параметра | Величина параметра, размера для модификаций автотопливозаправщиков | |||||
| 54538L- 0000025-01 54538М- 0000025-01 54538N- 0000025-01 54538R- 0000025-01 54538T- 0000025-01 54538U- 0000025-01 54538Y- 0000025-01 54538Z- 0000025-01 | 54538L- 0000026-01 54538М- 0000026-01 54538N- 0000026-01 54538R- 0000026-01 54538T- 0000026-01 54538U- 0000026-01 54538Y- 0000026-01 54538Z- 0000026-01 | 54538L- 0000027-01 54538М- 0000027-01 54538N- 0000027-01 54538R- 0000027-01 54538T- 0000027-01 54538U- 0000027-01 54538Y- 0000027-01 54538Z- 0000027-01 | 54538L- 0000028-01 54538R- 0000028-01 54538T- 0000028-01 54538U- 0000028-01 54538Y- 0000028-01 54538Z- 0000028-01 | 54538L- 0000029-01 54538R- 0000029-01 54538T- 0000029-01 54538U- 0000029-01 54538Y- 0000029-01 54538Z- 0000029-01 | 54538L-0000030- 01 54538R-0000030- 01 54538T-0000030- 01 54538U-0000030- 01 54538Y-0000030- 01 54538Z-0000030- 01 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Номинальная вместимость цистерны, м3 (л) | 11±0,165 (11000±165 ) | 1-я секция 5,5±0,11 (5500±110) 2-я секция 5,5±0,11 (5500±110) | 1-я секция 4±0,1 (4000±100) 2-я секция 3,5±0,09 (3500±90) 3-я секция 3,5±0,09 (3500±35) | 11,5±0,173 (11500±173 ) | 1-я секция 6±0,12 (6000±120) 2-я секция 5,5±0,11 (5500±110) | 1-я секция 4±0,1 (4000±100) 2-я секция 4±0,1 (4000±100) 3- я секция 3,5±0,09 (3500±90) |
| Пределы допускаемой относительной погрешности вместимости цистерны при периодической поверке, % | ±0,4 | |||||
| Объем вместимости горловины от указателя уровня до верхнего края, м3 (л), не менее | 0,22 (220) | 1-я секция 0,11 (110) 2-я секция 0,11 (110) | 1-я секция 0,08 (80) 2-я секция 0,07 (70) 3-я секция 0,07 (70) | 0,23 (230) | 1-я секция 0,12 (120) 2-я секция 0,11 (110) | 1-я секция 0,08 (80) 2-я секция 0,08 (80) 3- я секция 0,07 (70) |
| Не сливаемый остаток после опорожнения цистерны, м3 (л) от номинальной вместимости, не более | 0,011 (11) | 1-я секция 0,0055 (5,5) 2-я секция 0,0055 (5,5) | 1-я секция 0,004 (4,0) 2-я секция 0,0035 (3,5) 3-я секция 0,0035 (3,5) | 0,0115 (11,5) | 1-я секция 0,006 (6) 2-я секция 0,0055 (5,5) | 1-я секция 0,004 (4,0) 2-я секция 0,004 (4,0) 3- я секция 0,0035 (3,5) |
| Время заполнения цистерны своим насосом, (мин), не более | 29 | 1-я секция 13 2-я секция 13 | 1-я секция 9 2-я секция 8 3-я секция 8 | 30 | 1-я секция 14 2-я секция 13 | 1-я секция 9 2-я секция 9 3-я секция 8 |
| Время слива своим насосом, (мин), не более | 27 | 1-я секция 11 2-я секция 11 | 1-я секция 8 2-я секция 7 3-я секция 7 | 28 | 1-я секция 12 2-я секция 11 | 1-я секция 8 2-я секция 8 3-я секция 7 |
| Время слива самотеком, (мин), не более | 43 | 1-я секция 21 2-я секция 21 | 1-я секция 15 2-я секция 13 3-я секция 13 | 46 | 1-я секция 22 2-я секция 21 | 1-я секция 15 2-я секция 15 3-я секция 13 |
| Г абаритные размеры, (мм), не более длина/ширина/высота | 10075 / 2550 / 3360 | |||||
| Снаряженная масса АТЗ, кг, не более | 11335 | 11435 | ||||
| Полная масса АТЗ, кг, не более | 21210 | 21500 | ||||
| Распределение полной массы по осям, кг, не более - на переднюю ось - на заднюю тележку | 6450 14760 | 6450 15050 | ||||
| Пределы допустимой относительной погрешности измерительного устройства топливораздачи, % | ±0,5 | |||||
Таблица 6
| Наименование параметра | Величина параметра, размера для модификаций автотопливозаправщиков | ||||
| 54538L- 0000031-01 54538R- 0000031-01 54538T- 0000031-01 54538U- 0000031-01 54538Y- 0000031-01 54538Z- 0000031-01 | 54538L- 0000032-01 54538R- 0000032-01 54538T- 0000032-01 54538U- 0000032-01 54538Y- 0000032-01 54538Z- 0000032-01 | 54538L- 0000033-01 54538R- 0000033-01 54538T- 0000033-01 54538U- 0000033-01 54538Y- 0000033-01 54538Z- 0000033-01 | 54538S- 0000001-01 | 54538S-0000002-01 | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Номинальная вместимость цистерны, м3 (л) | 12±0,18 (12000±180) | 1-я секция 6±0,12 (6000±120) 2-я секция 6±0,12 (6000±120) | 1-я секция 4±0,1 (4000±100) 2-я секция 4±0,1 (4000±100) 3-я секция 4±0,1 (4000±100) | 17±0,255 (17000±255) | 1-я секция 8,5±0,17 (8500±170) 2-я секция 8,5±0,17 (8500±170) |
| Пределы допускаемой относительной погрешности вместимости цистерны при периодической поверке, % | ±0,4 | ||||
| Объем вместимости горловины от указателя уровня до верхнего края, м3 (л), не менее | 0,24 (240) | 1-я секция 0,12 (120) 2-я секция 0,12 (120) | 1-я секция 0,08 (80) 2-я секция 0,08 (80) 3-я секция 0,08 (80) | 0,34 (340) | 1-я секция 0,17 (170) 2-я секция 0,17 (170) |
| Не сливаемый остаток после опорожнения цистерны, м3 (л) от номинальной вместимости, не более | 0,012 (12) | 1-я секция 0,006 (6) 2-я секция 0,006 (6) | 1-я секция 0,004 (4) 2-я секция 0,004 (4) 3-я секция 0,004 (4) | 0,017 (17) | 1-я секция 0,0085 (8,5) 2-я секция 0,0085 (8,5) |
| Время заполнения цистерны своим насосом, (мин), не более | 32 | 1-я секция 14 2-я секция 14 | 1-я секция 9 2-я секция 9 3-я секция 9 | 41 | 1-я секция 20 2-я секция 20 |
| Время слива своим насосом, (мин), не более | 29 | 1-я секция 12 2-я секция 12 | 1-я секция 8 2-я секция 8 3-я секция 8 | 38 | 1-я секция 18 2-я секция 18 |
| Время слива самотеком, (мин), не более | 47 | 1-я секция 22 2-я секция 22 | 1-я секция 15 2-я секция 15 3-я секция 15 | 72 | 1-я секция 36 2-я секция 36 |
| Г абаритные размеры, (мм), не более длина/ширина/высота | 10075 / 2550 / 3360 | 11020 / 2550 / 3850 | |||
| Снаряженная масса АТЗ, кг, не более | 11435 | 13175 | |||
| Полная масса АТЗ, кг, не более | 21500 | 31000 | |||
| Распределение полной массы по осям, кг, не более - на переднюю ось - на заднюю тележку | 6450 15050 | 7400 23600 | |||
| Пределы допустимой относительной погрешности измерительного устройства топливораздачи, % | ±0,5 | ||||
| Наименование параметра | Величина параметра, размера для модификаций автотопливозаправщиков | |||||
| 54538S- 0000003-01 | 54538S- 0000004-01 | 54538S- 0000005-01 | 54538S- 0000006-01 | 54538S- 0000007-01 | 54538S-0000008- 01 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Номинальная вместимость цистерны, м3 (л) | 1-я секция 6±0,12 (6000±120) 2-я секция 5,5±0,11 (5500±110) 3-я секция 5,5±0,11 (5500±110) | 1-я секция 4,5±0,113 (4500±113) 2-я секция 4,5±0,113 (4500±113) 3-я секция 4±0,1 (4000±100) 4-я секция 4±0,1 (4000±100) | 17,5±0,263 (17500±263 ) | 1-я секция 9±0,18 (9000±180) 2-я секция 8,5±0,17 (8500±170) | 1-я секция 6±0,12 (6000±120) 2-я секция 6±0,12 (6000±120) 3-я секция 5,5±0,11 (5500±110) | 1-я секция 4,5±0,113 (4500±113) 2-я секция 4,5±0,113 (4500±113) 3-я секция 4,5±0,113 (4500±113) 4-я секция 4±0,1 (4000±100) |
| Пределы допускаемой относительной погрешности вместимости цистерны при периодической поверке, % | ±0,4 | |||||
| Объем вместимости горловины от указателя уровня до верхнего края, м3 (л), не менее | 1-я секция 0,12 (120) 2-я секция 0,11 (110) 3-я секция 0,11 (110) | 1-я секция 0,09 (90) 2-я секция 0,09 (90) 3-я секция 0,08 (80) 4-я секция 0,08 (80) | 0,35 (350) | 1-я секция 0,18 (180) 2-я секция 0,17 (170) | 1-я секция 0,12 (120) 2-я секция 0,12 (120) 3-я секция 0,11 (110) | 1-я секция 0,09 (90) 2-я секция 0,09 (90) 3-я секция 0,09 (90) 4-я секция 0,08 (80) |
| Не сливаемый остаток после опорожнения цистерны, м3 (л) от номинальной вместимости, не более | 1-я секция 0,006 (6) 2-я секция 0,0055 (5,5) 3-я секция 0,0055 (5,5) | 1-я секция 0,0045 (4,5) 2-я секция 0,0045 (4,5) 3-я секция 0,004 (4) 3-я секция 0,004 (4) | 0,0175 (17,5) | 1-я секция 0,009 (9) 2-я секция 0,0085 (8,5) | 1-я секция 0,006 (6) 2-я секция 0,006 (6) 3-я секция 0,0055 (5,5) | 1-я секция 0,0045 (4,5) 2-я секция 0,0045 (4,5) 3-я секция 0,0045 (4,5) 4-я секция 0,004 (4) |
| Время заполнения цистерны своим насосом, (мин), не более | 1-я секция 14 2-я секция 13 3-я секция 13 | 1-я секция 11 2-я секция 11 3-я секция 9 4-я секция 9 | 43 | 1-я секция 24 2-я секция 20 | 1-я секция 14 2-я секция 14 3-я секция 13 | 1-я секция 11 2-я секция 11 3-я секция 11 4-я секция 9 |
| Время слива своим насосом, (мин), не более | 1-я секция 12 2-я секция 11 3-я секция 11 | 1-я секция 9 2-я секция 9 3-я секция 8 4-я секция 8 | 40 | 1-я секция 22 2-я секция 18 | 1-я секция 12 2-я секция 11 3-я секция 11 | 1-я секция 9 2-я секция 9 3-я секция 9 4-я секция 8 |
| Время слива самотеком, (мин), не более | 1-я секция 22 2-я секция 21 3-я секция 21 | 1-я секция 18 2-я секция 18 3-я секция 15 4-я секция 15 | 73 | 1-я секция 37 2-я секция 36 | 1-я секция 22 2-я секция 22 3-я секция 21 | 1-я секция 18 2-я секция 18 3-я секция 18 4-я секция 15 |
| Г абаритные размеры, (мм), не более длина/ширина/высота | 11020 / 2550 / 3850 | |||||
| Снаряженная масса АТЗ, кг, не более | 13175 | |||||
| Полная масса АТЗ, кг, не более | 31000 | |||||
| Распределение полной массы по осям, кг, не более - на переднюю ось - на заднюю тележку | 7400 23600 | |||||
| Пределы допустимой относительной погрешности измерительного устройства топливораздачи, % | ±0,5 | |||||
| Таблица 8 | ||||||
| Наименование параметра | Величина параметра, размера для модификаций автотопливозаправщиков | |||||
| 54538S- 0000009-01 | 54538S- 0000010-01 | 54538S- 0000011-01 | 54538S- 0000012-01 | 54538S- 0000013-01 | 54538S-0000014- 01 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Номинальная вместимость цистерны, м3 (л) | 18±0,27 (18000 ±270) | 1-я секция 9±0,18 (9000±180) 2-я секция 9±0,18 (9000±180) | 1-я секция 6±0,12 (6000±120) 2-я секция 6±0,12 (6000±120) 3-я секция 6±0,12 (6000±120) | 1-я секция 4,5±0,113 (4500±113) 2-я секция 4,5±0,113 (4500±113) 3-я секция 4,5±0,113 (4500±113) 4-я секция 4,5±0,113 (4500±113) | 18,5±0,278 (18500 ±278) | 1-я секция 9,5±0,19 (9500±190) 2-я секция 9±0,18 (9000±180) |
| Пределы допускаемой относительной погрешности вместимости цистерны при периодической поверке, % | ±0,4 | |||||
| Объем вместимости горловины от указателя уровня до верхнего края, м3 (л), не менее | 0,36 (360) | 1-я секция 0,18 (180) 2-я секция 0,18 (180) | 1-я секция 0,12 (120) 2-я секция 0,12 (120) 3-я секция 0,12 (120) | 1-я секция 0,09 (90) 2-я секция 0,09 (90) 3-я секция 0,09 (90) 4-я секция 0,09 (90) | 0,37 (370) | 1-я секция 0,19 (190) 2-я секция 0,18 (180) |
| Не сливаемый остаток после опорожнения цистерны, м3 (л) от номинальной вместимости, не более | 0,018 (18) | 1-я секция 0,009 (9) 2-я секция 0,009 (9) | 1-я секция 0,006 (6) 2-я секция 0,006 (6) 3-я секция 0,006 (6) | 1-я секция 0,0045 (4,5) 2-я секция 0,0045 (4,5) 3-я секция 0,0045 (4,5) 4-я секция 0,0045 (4,5) | 0,0185 (18,5) | 1-я секция 0,0095 (9,5) 2-я секция 0,009 (9) |
| Время заполнения цистерны своим насосом, (мин), не более | 45 | 1-я секция 24 2-я секция 24 | 1-я секция 14 2-я секция 14 3-я секция 14 | 1-я секция 11 2-я секция 11 3-я секция 11 4-я секция 11 | 47 | 1-я секция 25 2-я секция 24 |
| Время слива своим насосом, (мин), не более | 46 | 1-я секция 22 2-я секция 22 | 1-я секция 12 2-я секция 12 3-я секция 12 | 1-я секция 9 2-я секция 9 3-я секция 9 4-я секция 9 | 44 | 1-я секция 23 2-я секция 22 |
| Время слива самотеком, (мин), не более | 74 | 1-я секция 37 2-я секция 37 | 1-я секция 22 2-я секция 22 3-я секция 22 | 1-я секция 18 2-я секция 18 3-я секция 18 4-я секция 18 | 75 | 1-я секция 38 2-я секция 39 |
| Г абаритные размеры, (мм), не более длина/ширина/высота | 11020 / 2550 / 3850 | |||||
| Снаряженная масса АТЗ, кг, не более | 13175 | |||||
| Полная масса АТЗ, кг, не более | 31000 | |||||
| Распределение полной массы по осям, кг, не более - на переднюю ось - на заднюю тележку | 7400 23600 | |||||
| Пределы допустимой | |
| относительной погрешности | ±0,5 |
| измерительного устройства | |
| топливораздачи, % |
Таблица 9
| Наименование параметра | Величина параметра, размера для модификаций автотопливозаправщиков | |||||
| 54538S- 0000015-01 | 54538S- 0000016-01 | 54538S- 0000017-01 | 54538S- 0000018-01 | 54538S- 0000019-01 | 54538S-0000020- 01 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Номинальная вместимость цистерны, м3 (л) | 1-я секция 6,5±0,13 (6500±130) 2-я секция 6±0,12 (6000±120) 3-я секция 6±0,12 (6000±120) | 1-я секция 5±0,125 (5000±125) 2-я секция 4,5±0,113 (4500±113) 3-я секция 4,5±0,113 (4500±113) 4-я секция 4,5±0,113 (4500±113) | 19±0,285 (19000 ±285) | 1-я секция 9,5±0,19 (9500±190) 2-я секция 9,5±0,19 (9500±190) | 1-я секция 6,5±0,13 (6500±130) 2-я секция 6,5±0,13 (6500±130) 3-я секция 6±0,12 (6000±120) | 1-я секция 5±0,125 (5000±125) 2-я секция 5±0,125 (5000±125) 3- я секция 4,5±0,113 (4500±113) 4-я секция 4,5±0,113 (4500±113) |
| Пределы допускаемой относительной погрешности вместимости цистерны при периодической поверке, % | ±0,4 | |||||
| Объем вместимости горловины от указателя уровня до верхнего края, м3 (л), не менее | 1-я секция 0,13 (130) 2-я секция 0,12 (120) 3-я секция 0,12 (120) | 1-я секция 0,1 (100) 2-я секция 0,09 (90) 3-я секция 0,09 (90) 4-я секция 0,09 (90) | 0,38 (380) | 1-я секция 0,19 (190) 2-я секция 0,19 (190) | 1-я секция 0,13 (130) 2-я секция 0,13 (130) 3-я секция 0,12 (120) | 1-я секция 0,1 (100) 2-я секция 0,1 (100) 3- я секция 0,09 (90) 4-я секция 0,09 (90) |
| Не сливаемый остаток после опорожнения цистерны, м3 (л) от номинальной вместимости, не более | 1-я секция 0,0065 (6,5) 2-я секция 0,006 (6) 3-я секция 0,006 (6) | 1-я секция 0,005 (5) 2-я секция 0,0045 (4,5) 3-я секция 0,0045 (4,5) 3-я секция 0,045 (4,5) | 0,019 (19) | 1-я секция 0,0095 (9,5) 2-я секция 0,0095 (9,5) | 1-я секция 0,0065 (6,5) 2-я секция 0,0065 (6,5) 3-я секция 0,006 (6) | 1-я секция 0,005 (5) 2-я секция 0,005 (5) 3- я секция 0,0045 (4,5) 3- я секция 0,045 (4,5) |
| Время заполнения цистерны своим насосом, (мин), не более | 1-я секция 16 2-я секция 14 3-я секция 14 | 1-я секция 12 2-я секция 11 3-я секция 11 4-я секция 11 | 50 | 1-я секция 25 2-я секция 25 | 1-я секция 16 2-я секция 16 3-я секция 14 | 1-я секция 12 2-я секция 12 3-я секция 11 4-я секция 11 |
| Время слива своим насосом, (мин), не более | 1-я секция 14 2-я секция 12 3-я секция 12 | 1-я секция 10 2-я секция 9 3-я секция 9 4-я секция 9 | 47 | 1-я секция 23 2-я секция 23 | 1-я секция 14 2-я секция 14 3-я секция 12 | 1-я секция 10 2-я секция 10 3-я секция 9 4-я секция 9 |
| Время слива самотеком, (мин), не более | 1-я секция 23 2-я секция 22 3-я секция 22 | 1-я секция 20 2-я секция 18 3-я секция 18 4-я секция 18 | 76 | 1-я секция 38 2-я секция 38 | 1-я секция 23 2-я секция 23 3-я секция 22 | 1-я секция 20 2-я секция 20 3-я секция 18 4-я секция 18 |
| Г абаритные размеры, (мм), не более длина/ширина/высота | 11020 / 2550 / 3850 | |||||
| Снаряженная масса АТЗ, кг, не более | 13175 | |||||
| Полная масса АТЗ, кг, не более | 31000 | |||||
| Распределение полной массы по осям, кг, не более - на переднюю ось - на заднюю тележку | 7400 23600 | |||||
| Пределы допустимой относительной погрешности измерительного устройства топливораздачи, % | ±0,5 | |||||
| Таблица 10 | ||||||
| Наименование параметра | Величина параметра, размера для модификаций автотопливозаправщиков | |||||
| 54538S- 0000021-01 | 54538S- 0000022-01 | 54538S- 0000023-01 | 54538S- 0000024-01 | 54538S- 0000025-01 | 54538S-0000026- 01 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Номинальная вместимость цистерны, м3 (л) | 19,5±0,293 (19500 ±293) | 1-я секция 10±0,2 (10000 ±200) 2-я секция 9,5±0,19 (9500±190) | 1-я секция 6,5±0,13 (6500±130) 2-я секция 6,5±0,13 (6500±130) 3-я секция 6,5±0,13 (6500±130) | 1-я секция 5±0,125 (5000±125) 2-я секция 5±0,125 (5000±125) 3-я секция 5±0,125 (5000±125) 4-я секция 4,5±0,113 (4500±113) | 20±0,3 (20000 ±300) | 1-я секция 10±0,2 (10000 ±200) 2-я секция 10±0,2 (10000 ±200) |
| Пределы допускаемой относительной погрешности вместимости цистерны при периодической поверке, % | ±0,4 | |||||
| Объем вместимости горловины от указателя уровня до верхнего края, м3 (л), не менее | 0,39 (390) | 1-я секция 0,2 (200) 2-я секция 0,19 (190) | 1-я секция 0,13 (130) 2-я секция 0,13 (130) 3-я секция 0,13 (130) | 1-я секция 0,1 (100) 2-я секция 0,1 (100) 3-я секция 0,1 (100) 4-я секция 0,09 (90) | 0,4 (400) | 1-я секция 0,2 (200) 2-я секция 0,2 (200) |
| Не сливаемый остаток после опорожнения цистерны, м3 (л) от номинальной вместимости, не более | 0,0195 (19,5) | 1-я секция 0,01 (10) 2-я секция 0,0095 (9,5) | 1-я секция 0,0065 (6,5) 2-я секция 0,0065 (6,5) 3-я секция 0,0065 (6,5) | 1-я секция 0,005 (5) 2-я секция 0,005 (5) 3-я секция 0,005 (5) 4-я секция 0,0045 (4,5) | 0,02 (20) | 1-я секция 0,01 (10) 2-я секция 0,01 (10) |
| Время заполнения цистерны своим насосом, (мин), не более | 53 | 1-я секция 26 2-я секция 25 | 1-я секция 16 2-я секция 16 3-я секция 16 | 1-я секция 12 2-я секция 12 3-я секция 12 4-я секция 11 | 52 | 1-я секция 26 2-я секция 26 |
| Время слива своим насосом, (мин), не более | 49 | 1-я секция 24 2-я секция 23 | 1-я секция 14 2-я секция 14 3-я секция 14 | 1-я секция 10 2-я секция 10 3-я секция 10 4-я секция 9 | 51 | 1-я секция 24 2-я секция 24 |
| Время слива самотеком, (мин), не более | 77 | 1-я секция 41 2-я секция 38 | 1-я секция 23 2-я секция 23 3-я секция 23 | 1-я секция 20 2-я секция 20 3-я секция 20 4-я секция 18 | 82 | 1-я секция 41 2-я секция 41 |
| Г абаритные размеры, (мм), не более длина/ширина/высота | 11020 / 2550 / 3850 | |||||
| Снаряженная масса АТЗ, кг, не более | 13175 | |||||
| Полная масса АТЗ, кг, не более | 31000 | |||||
| Распределение полной массы по осям, кг, не более - на переднюю ось - на заднюю тележку | 7400 23600 | |||||
| Пределы допустимой | |
| относительной погрешности | ±0,5 |
| измерительного устройства | |
| топливораздачи, % |
Таблица 11
| Наименование параметра | Величина параметра, размера для модификаций автотопливозаправщиков | |||||
| 54538S- 0000027-01 | 54538S- 0000028-01 | 54538S- 0000029-01 | 54538S- 0000030-01 | 54538S- 0000031-01 | 54538S-0000032- 01 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Номинальная вместимость цистерны, м3 (л) | 1-я секция 7±0,14 (7000±140) 2-я секция 6,5±0,13 (6500±130) 3-я секция 6,5±0,13 (6500±130) | 1-я секция 5±0,125 (5000±125) 2-я секция 5±0,125 (5000±125) 3-я секция 5±0,125 (5000±125) 4-я секция 5±0,125 (5000±125) | 20,5±0,31 (20500±310 ) | 1-я секция 10,5±0,16 (10500 ±160) 2-я секция 10±0,2 (10000 ±200) | 1-я секция 7±0,14 (7000±140) 2-я секция 7±0,14 (7000±140) 3-я секция 6,5±0,13 (6500±130) | 1-я секция 5,5±0,11 (5500±110) 2-я секция 5±0,125 (5000±125) 3- я секция 5±0,125 (5000±125) 4-я секция 5±0,125 (5000±125) |
| Пределы допускаемой относительной погрешности вместимости цистерны при периодической поверке, % | ±0,4 | |||||
| Объем вместимости горловины от указателя уровня до верхнего края, м3 (л), не менее | 1-я секция 0,14 (140) 2-я секция 0,13 (130) 3-я секция 0,13 (130) | 1-я секция 0,1 (100) 2-я секция 0,1 (100) 3-я секция 0,1 (100) 4-я секция 0,1 (100) | 0,41 (410) | 1-я секция 0,21 (210) 2-я секция 0,2 (200) | 1-я секция 0,14 (140) 2-я секция 0,14 (140) 3-я секция 0,13 (130) | 1-я секция 0,11 (110) 2-я секция 0,1 (100) 3- я секция 0,1 (100) 4-я секция 0,1 (100) |
| Не сливаемый остаток после опорожнения цистерны, м3 (л) от номинальной вместимости, не более | 1-я секция 0,007 (7) 2-я секция 0,0065 (6,5) 3-я секция 0,0065 (6,5) | 1-я секция 0,005 (5) 2-я секция 0,005 (5) 3-я секция 0,005 (5) 4-я секция 0,005 (5) | 0,0205 (20,5) | 1-я секция 0,0105 (10,5) 2-я секция 0,01 (10) | 1-я секция 0,007 (7) 2-я секция 0,007 (7) 3-я секция 0,0065 (6,5) | 1-я секция 0,0055 (5,5) 2-я секция 0,005 (5) 3- я секция 0,005 (5) 4-я секция 0,005 (5) |
| Время заполнения цистерны своим насосом, (мин), не более | 1-я секция 17 2-я секция 16 3-я секция 16 | 1-я секция 9 2-я секция 9 3-я секция 9 4-я секция 9 | 54 | 1-я секция 27 2-я секция 26 | 1-я секция 17 2-я секция 17 3-я секция 16 | 1-я секция 13 2-я секция 12 3-я секция 12 4-я секция 12 |
| Время слива своим насосом, (мин), не более | 1-я секция 15 2-я секция 14 3-я секция 14 | 1-я секция 8 2-я секция 8 3-я секция 8 4-я секция 8 | 53 | 1-я секция 25 2-я секция 24 | 1-я секция 15 2-я секция 15 3-я секция 14 | 1-я секция 11 2-я секция 10 3-я секция 10 4-я секция 10 |
| Время слива самотеком, (мин), не более | 1-я секция 25 2-я секция 23 3-я секция 23 | 1-я секция 15 2-я секция 15 3-я секция 15 4-я секция 15 | 83 | 1-я секция 42 2-я секция 41 | 1-я секция 25 2-я секция 25 3-я секция 23 | 1-я секция 21 2-я секция 20 3-я секция 20 4-я секция 20 |
| Габаритные размеры, (мм), не более длина/ширина/высота | 11020 / 2550 / 3850 | |||||
| Снаряженная масса АТЗ, кг, не более | 13175 | 13155 | ||||
| Полная масса АТЗ, кг, не более | 31000 | 31900 | ||||
| Распределение полной массы по осям, кг, не более - на переднюю ось - на заднюю тележку | 7400 23600 | 7440 24460 | ||||
| Пределы допустимой относительной погрешности измерительного устройства топливораздачи,% | ±0,5 | |||||
| Таблица 12 | ||||||
| Наименование параметра | Величина параметра, размера для модификаций автотопливозаправщиков | |||||
| 54538S- 0000033-01 | 54538S- 0000034-01 | 54538S- 0000035-01 | 54538S- 0000036-01 | 54538S- 0000037-01 | 54538S-0000038- 01 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Номинальная вместимость цистерны, м3 (л) | 21±0,315 (21000 ±315) | 1-я секция 10,5±0,16 (10500 ±160) 2-я секция 10,5±0,16 (10500 ±160) | 1-я секция 7±0,14 (7000±140) 2-я секция 7±0,14 (7000±140) 3-я секция 7±0,14 (7000±140) | 1-я секция 5,5±0,11 (5500±110) 2-я секция 5,5±0,11 (5500±110) 3- я секция 5±0,125 (5000±125) 4-я секция 5±0,125 (5000±125) | 21,5±0,323 (21500 ±323) | 1-я секция 11±0,165 (11000 ±165) 2-я секция 10,5±0,16 (10500 ±160) |
| Пределы допускаемой относительной погрешности вместимости цистерны при периодической поверке, % | ±0,4 | |||||
| Объем вместимости горловины от указателя уровня до верхнего края, м3 (л), не менее | 0,42 (420) | 1-я секция 0,21 (210) 2-я секция 0,21 (210) | 1-я секция 014 (140) 2-я секция 0,14 (140) 3-я секция 0,14 (140) | 1-я секция 0,11 (110) 2-я секция 0,11 (110) 3- я секция 0,1 (100) 4-я секция 0,1 (100) | 0,43 (430) | 1-я секция 0,22 (220) 2-я секция 0,21 (210) |
| Не сливаемый остаток после опорожнения цистерны, м3 (л) от номинальной вместимости, не более | 0,021 (21) | 1-я секция 0,0105 (10.5) 2-я секция 0,0105 (10.5) | 1-я секция 0,007 (7) 2-я секция 0,007 (7) 3-я секция 0,007 (7) | 1-я секция 0,0055 (5,5) 2-я секция 0,0055 (5,5) 3- я секция 0,005 (5) 4-я секция 0,005 (5) | 0,0215 (21,5) | 1-я секция 0,011 (11) 2-я секция 0,0105 (10,5) |
| Время заполнения цистерны своим насосом, (мин), не более | 61 | 1-я секция 27 2-я секция 27 | 1-я секция 17 2-я секция 17 3-я секция 17 | 1-я секция 13 2-я секция 13 3- я секция 12 4-я секция 12 | 63 | 1-я секция 29 2-я секция 27 |
| Время слива своим насосом, (мин), не более | 58 | 1-я секция 25 2-я секция 25 | 1-я секция 15 2-я секция 15 3-я секция 15 | 1-я секция 11 2-я секция 11 3- я секция 10 4-я секция 10 | 60 | 1-я секция 27 2-я секция 25 |
| Время слива самотеком, (мин), не более | 84 | 1-я секция 42 2-я секция 42 | 1-я секция 25 2-я секция 25 3-я секция 25 | 1-я секция 21 2-я секция 21 3- я секция 20 4-я секция 20 | 85 | 1-я секция 43 2-я секция 42 |
| Г абаритные размеры, (мм), не более длина/ширина/высота | 11020 / 2550 / 3850 | |||||
| Снаряженная масса АТЗ, кг, не более | 13155 | 13220 | ||||
| Полная масса АТЗ, кг, не более | 31900 | 32800 | ||||
| Распределение полной массы по осям, кг, не более - на переднюю ось - на заднюю тележку | 7440 24460 | 7475 25325 | ||||
| Пределы допустимой | |
| относительной погрешности | ±0,5 |
| измерительного устройства | |
| топливораздачи, % |
Таблица 13
| Наименование параметра | Величина параметра, размера для модификаций автотопливозаправщиков | |||||
| 54538S- 0000039-01 | 54538S- 0000040-01 | 54538S- 0000041-01 | 54538S- 0000042-01 | 54538S- 0000043-01 | 54538S-0000044- 01 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Номинальная вместимость цистерны, м3 (л) | 1-я секция 7,5±0,15 (7500±150) 2-я секция 7±0,14 (7000±140) 3-я секция 7±0,14 (7000±140) | 1-я секция 5,5±0,11 (5500±110) 2-я секция 5,5±0,11 (5500±110) 3-я секция 5,5±0,11 (5500±110) 4-я секция 5±0,125 (5000±125) | 22±0,33 (22000 ±330) | 1-я секция 11±0,165 (11000 ±165) 2-я секция 11±0,165 (11000 ±165) | 1-я секция 7,5±0,15 (7500±150) 2-я секция 7,5±0,15 (7500±150) 3-я секция 7±0,14 (7000±140) | 1-я секция 5,5±0,11 (5500±110) 2-я секция 5,5±0,11 (5500±110) 3- я секция 5,5±0,11 (5500±110) 4-я секция 5,5±0,11 (5500±110) |
| Пределы допускаемой относительной погрешности вместимости цистерны при периодической поверке, % | ±0,4 | |||||
| Объем вместимости горловины от указателя уровня до верхнего края, м3 (л), не менее | 1-я секция 0,15 (150) 2-я секция 0,14 (140) 3-я секция 0,14 (140) | 1-я секция 0,11 (110) 2-я секция 0,11 (110) 3-я секция 0,11 (110) 4-я секция 0,1 (110) | 0,44 (440) | 1-я секция 0,22 (220) 2-я секция 0,22 (220) | 1-я секция 0,15 (150) 2-я секция 0,15 (150) 3-я секция 0,14 (140) | 1-я секция 0,11 (110) 2-я секция 0,11 (110) 3- я секция 0,11 (110) 4-я секция 0,11 (110) |
| Не сливаемый остаток после опорожнения цистерны, м3 (л) от номинальной вместимости, не более | 1-я секция 0,0075 (7,5) 2-я секция 0,007 (7) 3-я секция 0,007 (7) | 1-я секция 0,0055 (5,5) 2-я секция 0,0055 (5,5) 3-я секция 0,0055 (5,5) 4-я секция 0,005 (5) | 0,022 (22) | 1-я секция 0,011 (11) 2-я секция 0,011 (11) | 1-я секция 0,0075 (7,5) 2-я секция 0,0075 (7,5) 3-я секция 0,007 (7) | 1-я секция 0,0055 (5,5) 2-я секция 0,0055 (5,5) 3- я секция 0,0055 (5,5) 4-я секция 0,0055 (5,5) |
| Время заполнения цистерны своим насосом, (мин), не более | 1-я секция 18 2-я секция 17 3-я секция 17 | 1-я секция 13 2-я секция 13 3-я секция 13 4-я секция 12 | 67 | 1-я секция 29 2-я секция 29 | 1-я секция 18 2-я секция 18 3-я секция 17 | 1-я секция 13 2-я секция 13 3-я секция 13 4-я секция 13 |
| Время слива своим насосом, (мин), не более | 1-я секция 16 2-я секция 15 3-я секция 15 | 1-я секция 11 2-я секция 11 3-я секция 11 4-я секция 10 | 64 | 1-я секция 27 2-я секция 27 | 1-я секция 16 2-я секция 16 3-я секция 15 | 1-я секция 11 2-я секция 11 3-я секция 11 4-я секция 11 |
| Время слива самотеком, (мин), не более | 1-я секция 28 2-я секция 25 3-я секция 25 | 1-я секция 21 2-я секция 21 3-я секция 21 4-я секция 20 | 87 | 1-я секция 43 2-я секция 43 | 1-я секция 28 2-я секция 28 3-я секция 25 | 1-я секция 21 2-я секция 21 3-я секция 21 4-я секция 21 |
| Г абаритные размеры, (мм), не более длина/ширина/высота | 11020 / 2550 / 3850 | |||||
| Снаряженная масса АТЗ, кг, не более | 13220 | |||||
| Полная масса АТЗ, кг, не более | 32800 | |||||
| Распределение полной массы по осям, кг, не более - на переднюю ось - на заднюю тележку | 7475 25325 | |||||
| Пределы допустимой относительной погрешности измерительного устройства топливораздачи,% | ±0,5 | |||||
| Таблица 14 | ||||||
| Наименование параметра | Величина параметра, размера для модификаций автотопливозаправщиков | |||||
| 54538S- 0000045-01 | 54538S- 0000046-01 | 54538S- 0000047-01 | 54538S- 0000048-01 | 54538S- 0000049-01 | 54538S-0000050- 01 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Номинальная вместимость цистерны, м3 (л) | 22,5±0,338 (22500 ±338) | 1-я секция 11,5±0,173 (11500 ±173) 2-я секция 11±0,165 (11000 ±165) | 1-я секция 7,5±0,15 (7500±150) 2-я секция 7,5±0,15 (7500±150) 3-я секция 7,5±0,15 (7500±150) | 1-я секция 6±0,12 (6000±120) 2-я секция 5,5±0,11 (5500±110) 3-я секция 5,5±0,11 (5500±110) 4-я секция 5,5±0,11 (5500±110) | 23±0,345 (23000 ±345) | 1-я секция 11,5±0,173 (11500 ±173) 2-я секция 11,5±0,173 (11500 ±173) |
| Пределы допускаемой относительной погрешности вместимости цистерны при периодической поверке, % | ±0,4 | |||||
| Объем вместимости горловины от указателя уровня до верхнего края, м3 (л), не менее | 0,45 (450) | 1-я секция 0,23 (230) 2-я секция 0,22 (220) | 1-я секция 0,15 (150) 2-я секция 0,15 (150) 3-я секция 0,15 (150) | 1-я секция 0,12 (120) 2-я секция 0,11 (110) 3-я секция 0,11 (110) 4-я секция 0,11 (110) | 0,46 (460) | 1-я секция 0,23 (230) 2-я секция 0,23 (230) |
| Не сливаемый остаток после опорожнения цистерны, м3 (л) от номинальной вместимости, не более | 0,0225 (22,5) | 1-я секция 0,0115 (11,5) 2-я секция 0,011 (11) | 1-я секция 0,0075 (7,5) 2-я секция 0,0075 (7,5) 3-я секция 0,0075 (7,5) | 1-я секция 0,006 (6) 2-я секция 0,0055 (5,5) 3-я секция 0,0055 (5,5) 4-я секция 0,0055 (5,5) | 0,023 (23) | 1-я секция 0,0115 (11,5) 2-я секция 0,0115 (11,5) |
| Время заполнения цистерны своим насосом, (мин), не более | 69 | 1-я секция 30 2-я секция 29 | 1-я секция 18 2-я секция 18 3-я секция 18 | 1-я секция 14 2-я секция 13 3-я секция 13 4-я секция 13 | 72 | 1-я секция 30 2-я секция 30 |
| Время слива своим насосом, (мин), не более | 66 | 1-я секция 28 2-я секция 27 | 1-я секция 16 2-я секция 16 3-я секция 16 | 1-я секция 12 2-я секция 11 3-я секция 11 4-я секция 11 | 69 | 1-я секция 28 2-я секция 28 |
| Время слива самотеком, (мин), не более | 91 | 1-я секция 46 2-я секция 43 | 1-я секция 28 2-я секция 28 3-я секция 28 | 1-я секция 22 2-я секция 21 3-я секция 21 4-я секция 21 | 94 | 1-я секция 46 2-я секция 46 |
| Г абаритные размеры, (мм), не более длина/ширина/высота | 11020 / 2550 / 3850 | |||||
| Снаряженная масса АТЗ, кг, не более | 13220 | |||||
| Полная масса АТЗ, кг, не более | 33500 | |||||
| Распределение полной массы по осям, кг, не более - на переднюю ось - на заднюю тележку | 7500 26000 | |||||
| Пределы допустимой | |
| относительной погрешности | ±0,5 |
| измерительного устройства | |
| топливораздачи, % |
Таблица 15
| Наименование параметра | Величина параметра, размера для модификаций автотопливозаправщиков | |||||
| 54538S- 0000051-01 | 54538S- 0000052-01 | 54538S- 0000053-01 | 54538S- 0000054-01 | 54538S- 0000055-01 | 54538S-0000056- 01 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Номинальная вместимость цистерны, м3 (л) | 1-я секция 8±0,16 (8000±160) 2-я секция 7,5±0,15 (7500±150) 3-я секция 7,5±0,15 (7500±150) | 1-я секция 6±0,12 (6000±120) 2-я секция 6±0,12 (6000±120) 3- я секция 5,5±0,11 (5500±110) 4-я секция 5,5±0,11 (5500±110) | 23,5±0,353 (23500 ±353) | 1-я секция 12±0,18 (12000 ±180) 2-я секция 11,5±0,173 (11500 ±173) | 1-я секция 8±0,16 (8000±160) 2-я секция 8±0,16 (8000±160) 3-я секция 7,5±0,15 (7500±150) | 1-я секция 6±0,12 (6000±120) 2-я секция 6±0,12 (6000±120) 3-я секция 6±0,12 (6000±120) 4-я секция 5,5±0,11 (5500±110) |
| Пределы допускаемой относительной погрешности вместимости цистерны при периодической поверке, % | ±0,4 | |||||
| Объем вместимости горловины от указателя уровня до верхнего края, м3 (л), не менее | 1-я секция 0,16 (160) 2-я секция 0,15 (150) 3-я секция 0,15 (150) | 1-я секция 0,12 (120) 2-я секция 0,12 (120) 3- я секция 0,11 (110) 4-я секция 0,11 (110) | 0,47 (470) | 1я секция 0,24 (240) 2-я секция 0,23 (230) | 1-я секция 0,16 (160) 2-я секция 0,16 (160) 3-я секция 0,15 (150) | 1-я секция 0,12 (120) 2-я секция 0,12 (120) 3-я секция 0,12 (120) 4-я секция 0,11 (110) |
| Не сливаемый остаток после опорожнения цистерны, м3 (л) от номинальной вместимости, не более | 1-я секция 0,008 (8) 2-я секция 0,0075 (7,5) 3-я секция 0,0075 (7,5) | 1-я секция 0,006 (6) 2-я секция 0,006 (6) 3- я секция 0,0055 (5,5) 4-я секция 0,0055 (5,5) | 0,0235 (23,5) | 1-я секция 0,012 (12) 2-я секция 0,0115 (11,5) | 1-я секция 0,008 (8) 2-я секция 0,008 (8) 3-я секция 0,0075 (7,5) | 1-я секция 0,006 (6) 2-я секция 0,006 (6) 3-я секция 0,006 (6) 4-я секция 0,055 (5,5) |
| Время заполнения цистерны своим насосом, (мин), не более | 1-я секция 19 2-я секция 18 3-я секция 18 | 1-я секция 14 2-я секция 14 3- я секция 13 4-я секция 13 | 75 | 1-я секция 32 2-я секция 30 | 1-я секция 19 2-я секция 19 3-я секция 18 | 1-я секция 14 2-я секция 14 3-я секция 14 4-я секция 13 |
| Время слива своим насосом, (мин), не более | 1-я секция 17 2-я секция 16 3-я секция 16 | 1-я секция 12 2-я секция 12 3- я секция 11 4-я секция 11 | 73 | 1-я секция 29 2-я секция 28 | 1-я секция 17 2-я секция 17 3-я секция 16 | 1-я секция 12 2-я секция 12 3-я секция 12 4-я секция 11 |
| Время слива самотеком, (мин), не более | 1-я секция 34 2-я секция 28 3-я секция 28 | 1-я секция 22 2-я секция 22 3- я секция 21 4-я секция 21 | 96 | 1-я секция 47 2-я секция 46 | 1-я секция 34 2-я секция 34 3-я секция 28 | 1-я секция 22 2-я секция 22 3-я секция 22 4-я секция 21 |
| Г абаритные размеры, (мм), не более длина/ширина/высота | 11020 / 2550 / 3850 | |||||
| Снаряженная масса АТЗ, кг, не более | 13220 | 13475 | ||||
| Полная масса АТЗ, кг, не более | 33500 | 33500 | ||||
| Распределение полной массы по осям, кг, не более - на переднюю ось - на заднюю тележку | 7500 26000 | 7500 26000 | ||||
| Пределы допустимой относительной погрешности измерительного устройства топливораздачи, % | ±0,5 | |||||
Таблица 16
| Наименование параметра | Величина параметра, размера для модификаций автотопливозаправщиков | |||
| 54538S- 0000057-01 | 54538S- 0000058-01 | 54538S- 0000059-01 | 54538S- 0000060-01 | |
| 1 | 2 | 3 | 4 | 5 |
| Номинальная вместимость цистерны, м3 (л) | 24±0,36 (24000±360) | 1-я секция 12±0,18 (12000±180) 2-я секция 12±0,18 (12000±180) | 1-я секция 8±0,16 (8000±160) 2-я секция 8±0,16 (8000±160) 3-я секция 8±0,16 (8000±160) | 1-я секция 6±0,12 (6000±120) 2-я секция 6±0,12 (6000±120) 3-я секция 6±0,12 (6000±120) 4-я секция 6±0,12 (6000±120) |
| Пределы допускаемой относительной погрешности вместимости цистерны при периодической поверке, % | ±0,4 | |||
| Объем вместимости горловины от указателя уровня до верхнего края, м3 (л), не менее | 0,48 (480) | 1-я секция 0,24 (240) 2-я секция 0,24 (240) | 1-я секция 0,16 (160) 2-я секция 0,16 (160) 3-я секция 0,16 (160) | 1-я секция 0,12 (120) 2-я секция 0,12 (120) 3-я секция 0,12 (120) 4-я секция 0,12 (120) |
| Не сливаемый остаток после опорожнения цистерны, м3 (л) от номинальной вместимости, не более | 0,024 (24) | 1-я секция 0,012 (12) 2-я секция 0,012 (12) | 1-я секция 0,008 (8) 2-я секция 0,008 (8) 3-я секция 0,008 (8) | 1-я секция 0,006 (6) 2-я секция 0,006 (6) 3-я секция 0,006 (6) 4-я секция 0,006 (6) |
| Время заполнения цистерны своим насосом, (мин), не более | 78 | 1-я секция 32 2-я секция 32 | 1-я секция 19 2-я секция 19 3-я секция 19 | 1-я секция 14 2-я секция 14 3-я секция 14 4-я секция 14 |
| Время слива своим насосом, (мин), не более | 76 | 1-я секция 29 2-я секция 29 | 1-я секция 17 2-я секция 17 3-я секция 17 | 1-я секция 12 2-я секция 12 3-я секция 12 4-я секция 12 |
| Время слива самотеком, (мин), не более | 98 | 1-я секция 47 2-я секция 47 | 1-я секция 34 2-я секция 34 3-я секция 34 | 1-я секция 22 2-я секция 22 3-я секция 22 4-я секция 22 |
| Г абаритные размеры, (мм), не более длина/ширина/высота | 11020 / 2550 / 3850 | |||
| Снаряженная масса АТЗ, кг, не более | 13475 | |||
| Полная масса АТЗ, кг, не более | 33500 | |||
| Распределение полной массы по осям, кг, не более - на переднюю ось - на заднюю тележку | 7500 26000 | |||
| Пределы допустимой относительной погрешности измерительного устройства топливораздачи, % | ±0,5 | |||
наносится на маркировочную табличку, прикрепляемую на цистерну АТЗ, фотохимическим или ударным способом и в центр титульного листа руководства по эксплуатации и паспорта.
| Наименование комплектов | Количество |
| Автотопливозаправщик | 1 ед. |
| Комплект эксплуатационной документации, согласно ведомости эксплуатационных документов (ВЭ) | 1 экз. |
| Комплект запасных частей, инструмента и принадлежностей, согласно ведомости запасных частей (ЗИП) | 1 экз. |
| Методика поверки | 1 экз. |
проводится в соответствии с документом УСТ-МП-004-2014 «Автотопливозаправщики УСТ 54538 Методика поверки», утвержденным ГЦИ СИ ФБУ «Челябинский ЦСМ» в январе 2014 г.
Основные средства поверки:
| Наименование и тип средства поверки | Основные характеристики |
| Комплекс градуировки резервуаров «МИГ» | Относительная погрешность измерения объема жидкости 0,15 % |
| Манометр эталонный типа МО | Предел измерения 1,6 кгс/см , класс точности 0,4, 4-го разряда |
| Колба 1000 см3 | Класс точности 2 |
| Термометр ртутно-стеклянный ТЛ-4 | Диапазон измерения от 0 °С до 50 °С, 3-го разряда, цена деления 0,1 °С |
| Мерники эталонные М2р-50 и М2р-100 | Вместимость 50 дм3 и 100 дм3, 2-го разряда |
Для автотопливозаправщика УСТ 54538 содержатся в документе «Автотопливозаправщик 54538.00.00.000 и его модификации. Руководство по эксплуатации» 54538.00.00.000 РЭ
Нормативные и технические документы устанавливающие требования к автотопливозаправщикам УСТ 54538
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости;
Технические условия ТУ 4521-076-53838447-2013 “ Автотопливозаправщики и автоцистерны для светлых нефтепродуктов и их модификации на шасси УРАЛ”. Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по осуществлению торговли и товарообменных операций, выполнению работ по расфасовке товаров.
| Зарегистрировано поверок | 483 |
| Поверителей | 40 |
| Актуальность данных | 18.11.2024 |
