| Номер в госреестре | 56816-14 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | Fluke мод. Ti200, Ti300, Ti400 |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2014 |
| Срок свидетельства | 14.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры инфракрасные Fluke моделей Ti200, Ti300, Ti400 (далее по тексту -тепловизоры) предназначены для бесконтактного измерения пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры моделей Ti200, Ti300, Ti400 отличаются друг от друга по техническим и метрологическим характеристикам и имеют исполнения, различающиеся частотой захвата изображений (9 Гц или 60 Гц).
В тепловизорах используются: система оптической автофокусировки Fluke LaserSharp Auto Focus System, либо ручная фокусировка; система аннотации фотографий IR-PhotoNotes для создания и связывания с ИК-изображением до пяти визуальных снимков различных объектов, текст или другую информацию, относящуюся к анализу данных и созданию отчетов; поддерживается технология IR-Fusion для наложения друг на друга совмещенных изображений в видимом и ИК-спектре, а также обладают функцией подключения через HDMI порт.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация, в т. ч. вместе с голосовой аннотацией, может быть записана в память микропроцессора или на съемную карту памяти типа microSD и передана посредством прямого подключения к USB порту компьютера или при помощи беспроводной передачи данных (WiFi, Bluetooth) на компьютер или мобильное устройство.

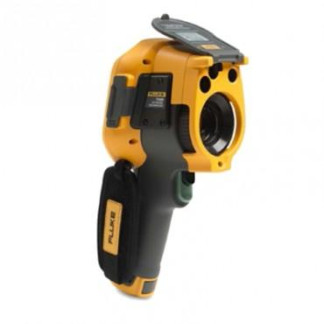

Фотография общего вида тепловизоров приведена на рисунке 1:
Рис.1 Тепловизоры Fluke моделей Ti200, Ti300, Ti400
Программное обеспечение (ПО) тепловизоров состоит из двух частей: встроенное и автономное ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» (по МИ 3286-2010) - не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений и измеренных данных.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения (не ниже) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО для тепловизоров моделей Ti200, Ti300, Ti400 (встроенная часть) | MIR FPGA | 1.0.7 | Не используется | — |
| MIR NIOS | 1.0.3 | |||
| CMB FPGA | 1.3.33 | |||
| SOC | 1.0.13 |
Автономная часть ПО «SmartView» устанавливается на персональный компьютер и предназначена для анализа сохраненных в тепловизоре изображений, составления различных отчетов по данным измерений, а также для управления тепловизором с помощью USB-интерфейса (только для Ti400).
Уровень защиты автономной части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» (по МИ 3286-2010).
Таблица 2
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения (не ниже) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО для тепловизоров моделей Ti200, Ti300, Ti400 (автономная часть) | «SmartView» | 3.5 | по номеру версии | - |
Метрологические и технические характеристики тепловизоров в зависимости от модели приведены в таблице 3:
Таблица 3
| Наименование характеристики | Значение характеристики в зависимости от модели тепловизора | ||
| Ti200 | Ti300 | Ti400 | |
| Диапазон измеряемых температур, °С | от минус 20 до плюс 650 | от минус 20 до плюс 1200 | |
| Пределы допускаемой погрешности (при температуре 20±5 °С) | ±2 % (от измеряемой величины) или ±2 берут большее значение (в остальном диапазоне) | ||
| Порог температурной чувствительности (при температуре объекта плюс 30 °С), °С | < 0,075 | < 0,05 | |
| Спектральный диапазон, мкм | от 7,5 до 14 | ||
| Углы поля зрения, градус по горизонтали х градус по вертикали: | 24 х 17 | ||
| Минимальное фокусное расстояние, м | 0,15 | ||
| Пространственное разрешение, мрад | 2,09 | 1,75 | 1,31 |
| Количество пикселей матрицы детектора | 200 х150 | 240х 180 | 320 х 240 |
| Масса (с аккумулятором), не более, кг | 1,04 | ||
| Запись изображений или частота обновлений, Гц | 9 или 60 | ||
| Габаритные размеры, мм (высота х ширина х длина) | 27,7 | 12,2 | 16,7 |
| Напряжение питания, В | 7,4 | ||
| Срок службы батареи при непрерывном использовании, ч | 4 (для 50 % яркости ж/к дисплея) | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от минус 10 до плюс 50 от 10 до 95 (без конденсации) | ||
Таблица 4
| Наименование характеристики | Обозначение модели тепловизора | ||
| Ti200 | Ti300 | Ti400 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали: | 12 х 9 | ||
| Пространственное разрешение, мрад | 1,05 | 0,87 | 0,65 |
| Минимальное фокусное расстояние, м | 0,45 | ||
Технические характеристики дополнительного широкоугольного объектива ИК-диапазона приведены в таблице 5:
Таблица 5
| Наименование характеристики | Обозначение модели тепловизора | ||
| Ti200 | Ti200 | Ti200 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали: | 46 х 34 | ||
| Пространственное разрешение, мрад | 4,19 | 3,49 | 2,62 |
| Минимальное фокусное расстояние, м | 0,15 | ||
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации на тепловизор (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус тепловизора.
В комплект поставки тепловизора входят:
- тепловизор - 1 шт. (модель в соответствии с заказом);
- блок питания переменного тока с сетевыми переходниками- - 1 шт.;
- двухсекционное зарядное устройство - 1 шт.;
- USB-кабель -1 шт.;
- кабель HDMI - 1 шт.;
- сменная карта памяти типа microSD (4 Gb) - 1 шт.;
- Руководство по эксплуатации (на русском языке) - 1 экз.;
- Руководство по эксплуатации (на английском языке) - 1 экз.;
- Методика поверки - 1 экз.;
- аккумуляторные литий-ионные батареи с индикацией оставшегося заряда - 2 шт.;
- мягкая сумка для транспортировки - 1 шт.;
- прочный переносной кейс для транспортировки - 1 шт.;
- регулируемый ремень для тепловизора (лево- или правосторонний) - 1 шт.;
- диск с руководствами по эксплуатации- 1 шт.;
- диск с программным обеспечением «SmartView» - 1 шт.;
- гарантийный регистрационный талон - 1 шт.
По дополнительному заказу могут поставляться: аккумуляторная батарея FLK-TI-SBP3 (с индикацией заряда), станция зарядки/источник питания с адаптерами FLK-TI-SBC3B, инфракрасный телеобъектив FLK-LENS/TELE2, инфракрасный широкоугольный объектив FLK-LENS/WIDE2, адаптер автомобильного зарядного устройства (на 12 В) TI-CAR CHANGER, солнцезащитный козырек FLK-TI-VISOR3, принадлежность для крепления на штатив TI-TRIPOD3.
осуществляется по методике поверки МП 56816-14 «Тепловизоры инфракрасные моделей Ti200, Ti300, Ti400. Методика поверки», утвержденной ФГУП «ВНИИМС», 14.01.2014 г. Основные средства поверки:
- источники излучения в виде моделей черного тела, эталонные 2-го разряда по ГОСТ 8.558-2009 с рабочим диапазоном воспроизводимых температур от минус 20 до плюс 1200 °С.
приведены в соответствующем разделе Руководства по эксплуатации на тепловизоры.
Нормативные и технические документы, устанавливающие требования к тепловизорам инфракрасным Fluke моделей Ti200, Ti300, Ti400
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ Р 8.619-2006 ГСИ. Приборы тепловизионные измерительные. Методика поверки.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 785 |
| Поверителей | 42 |
| Актуальность данных | 18.11.2024 |
