| Номер в госреестре | 56824-14 |
| Наименование СИ | Модули измерительные с устройством индикации |
| Обозначение типа СИ | S311AK |
| Изготовитель | "Seneca s.r.l.", Италия |
| Год регистрации | 2014 |
| Срок свидетельства | 14.03.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Модули измерительные с устройством индикации S311AK (далее - модули), предназначены для измерения стандартизованных аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока и отображения измеренных значений.

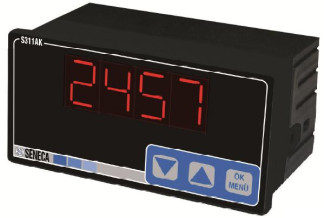

Принцип действия модулей основан на аналого-цифровом преобразовании входных сигналов в выбираемых кнопками управления диапазонах измерений. Модули выполнены в пластиковом корпусе. На лицевой панели модулей имеются 3 кнопки управления параметрами входных сигналов и 4-разрядный монохроматический дисплей с семисегментными элементами индикации. На задней стороне модулей расположены клеммы для подключения напряжения питания и входных сигналов.
С помощью кнопок управления можно изменять параметры входных сигналов (устанавливать диапазон входного сигнала, переключать между режимами измерения тока и напряжения) и параметры индикации текущих значений входных сигналов (устанавливать максимальное и минимальное значения индикации, соответствующие максимальному и минимальному значениям входных сигналов, изменять положение десятичной запятой).
По степени защищенности модули имеют следующие модификации:
- S311AK-L со степенью защиты передней панели корпуса IP65;
- S311AK-L/IP66 со степенью защиты корпуса IP66.
Модули обеспечивают питание 2-проводных первичных преобразователей. Компактные размеры позволяют использовать модули в электрических щитах и панелях.
Программное обеспечение (ПО) модулей представляет собой встроенное программное обеспечение (ВПО), идентификационные данные которого описаны в таблице 1.
ВПО является метрологически значимой частью ПО, оно устанавливается в энергонезависимую память модулей в производственном цикле на заводе-изготовителе; в процессе эксплуатации доступ к ВПО отсутствует (уровень защиты «А» - по МИ 3286-2010). Метрологические характеристики измерительных каналов нормированы с учетом ВПО.
ВПО, указанное в таблице 1, обеспечивает ограничение прав доступа к настроечным параметрам и измерительной информации с помощью пароля.
Таблица 1 - Идентификационные данные программного обеспечения модулей
| Наименование ПО | Идентификационное наименование ПО | Номер версии | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора |
| Программное обеспечение | Внутреннее ПО | SW001401 | номер версии | не используется |
Метрологические характеристики модулей S311AK приведены в таблице 2.
Таблица 2 - Основные метрологические характеристики модулей
| Наименование канала | Диапазоны входных сигналов | Пределы допускаемой основной приведенной погрешности | Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды на каждые 1 °С |
| Канал измерения напряжения | от 0 до 10 В | ±0,05 % | ±0,005 % |
| Канал измерения силы тока | от 0 до 20 мА от 4 до 20 мA |
Рабочие условия применения:
- рабочий диапазон температур применения, °С от минус 10 до плюс 65 °с;
- относительная влажность от 30 до 90% без конденсации;
- температура хранения от минус 30 до плюс 85 °С.
Напряжение питания от 10 до 40 В постоянного тока,
от 19 до 28 В переменного тока Потребляемая мощность, Вт, не более 0,9
| Модификация модулей | S311AK-L | S311AK-L/IP66 |
| Габаритные размеры, мм, не более | 96х48х40 | 130x89x60 |
| Масса, кг, не более | 0,2 | 0,28 |
Знак утверждения типа наносится на титульный лист документа «Модули измерительные с устройством индикации S311AK. Руководство по эксплуатации» типографским способом.
В комплект поставки входят:
- модули согласно заказу;
- руководство по эксплуатации;
- монтажный комплект;
- упаковка.
осуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Перечень основного поверочного оборудования:
- калибратор многофункциональный MC-5R, пределы допускаемой основной погрешности
±(0,02% показ.+1,0 мкА) в режиме воспроизведения силы постоянного тока в диапазоне от 0 до 25 мА,
± (0,02 % показ.+ 0,1 мВ) в режиме воспроизведения напряжения постоянного тока в диапазоне от минус 12 до 12 В.
Методы измерений изложены в документе «Модули измерительные с устройством индикации S311AK. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к модулям S311AK
ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Фирма Seneca s.r.l., Италия
Адрес: Via Germania, 34 - 35127 Padova, Италия
Phone: +39 049 8705 355, Fax: +39 049 8706 287
http://www.seneca.it
ООО «Тенова Ист Юроп»
