| Номер в госреестре | 56827-14 |
| Наименование СИ | Усилители измерительные сигналов вибродатчиков |
| Обозначение типа СИ | PSS-05-20, PSS-05-300, PSS-05-2000 |
| Изготовитель | ООО "ПромАвтоматика", г.С.-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 14.03.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Усилители измерительные сигналов вибродатчиков PSS-05-20, PSS-05-300, PSS-05-2000 (далее - усилители) предназначены для измерения сигналов переменного напряжения от вибродатчиков и для обеспечения вибродатчиков питанием постоянного тока.

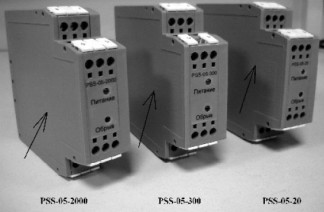

Конструктивно усилители выполнены в ударопрочном пылезащитном корпусе для крепления на DIN-рейку и представляют собой портативный прибор, внешний вид которого представлен на рисунке 1.
Принцип действия усилителей основан на приёме аналогового сигнала от вибродатчика, выделении требуемой полосы частот активным фильтром низких частот 4-го порядка и усилении переменного сигнала с нормированным коэффициентом усиления.
При сопряжении усилителя с вибродатчиком используется протокол IPC (IEPE). Связь по протоколу IPC (IEPE) реализуется схемотехническими методами без использования программного обеспечения.
В усилителях предусмотрена гальваническая развязка между входной, выходной цепью и шиной питания.
Одновременно с приёмом и усилением сигналов усилители обеспечивают питание вибродатчиков постоянным током.
Усилители выпускаются в трёх модификациях: PSS-05-20, PSS-05-300, PSS-05-2000, различающимися между собой частотами среза измеряемых сигналов: 20; 300 и +2000 Гц соответственно.
На корпусе усилителей размещены: разъёмы для подключения и индикаторы питания и обрыва цепи.
Питание усилителей осуществляется от источника постоянного напряжения величиной 24 В.
Схема пломбирования усилителей от несанкционированного доступа приведена на рисунке 2.
Основные метрологические и технические характеристики усилителей приведены в таблицах 1 и 4.
Таблица 1 - Метрологические характеристики усилителя PSS-05-20
| Коэффициент усиления | Диапазон входного напряжения, мВ | Пределы допускаемой относительной погрешности измерения входного напряжения, % |
| 10 | от 30 до 350 | ± 5 |
| 100 | от 3 до 35 | ± 5 |
| 1000 | от 0,3 до 3,5 | ± 5 |
| Примечание - Диапазон частот усиливаемых сигналов от 0,7 до 20 Гц | ||
Таблица 2 - Метрологические характеристики усилителя PSS-05-300
| Коэффициент усиления | Диапазон входного напряжения, мВ | Пределы допускаемой относительной погрешности измерения входного напряжения, % |
| 10 | от 30 до 350 | ± 5 |
| 100 | от 3 до 35 | ± 5 |
| 1000 | от 0,3 до 3,5 | ± 5 |
| Примечание - Диапазон частот усиливаемых сигналов от 5 до 300 Гц | ||
| Коэффициент усиления | Диапазон входного напряжения, мВ | Пределы допускаемой относительной погрешности измерения входного напряжения, % |
| 10 | от 30 до 350 | ± 5 |
| 100 | от 3 до 35 | ± 5 |
| 1000 | от 0,3 до 3,5 | ± 5 |
| Примечание - Диапазон частот усиливаемых сигналов от 5 до 2000 Гц | ||
Таблица 4 - Основные технические характеристики усилителей PSS-05-20, PSS-05-300, PSS-05-2000
| Наименование характеристики | Значение |
| Диапазон рабочих температур, °С Температура хранения, °С | от - 10 до + 55 от минус 25 до + 55 |
| Относительная влажность (при температуре + 30 °С), % | от 0 до 90 |
| Входное сопротивление (не более), кОм | 20 |
| Напряжение питания (постоянное), В | 24 |
| Потребляемый ток (постоянный), мА | 4 или 8,3 |
| Выходное напряжение(не более ), В | 24 |
| Габаритные размеры(длина х ширина х высота), мм | 150 х 79 х 22 |
| Масса (не более), кг | 0,097 |
Знак утверждения типа наносится в виде наклейки на боковую поверхность корпуса усилителей, а также типографским методом на титульные листы эксплуатационной документации.
В комплект поставки входят: усилитель методика поверки руководство по эксплуатации
- 1шт.;
- 1шт.;
- 1 шт.;
Поверка осуществляется в соответствии с документом МП 56827-14 «Усилители измерительные сигналов вибродатчиков PSS-05-20, PSS-05-300, PSS-05-2000. Методика поверки», утверждённым ФГУП «ВНИИМС» 20.01.2014 г.
Основное оборудование, необходимое для поверки:
- генератор сигналов произвольной формы Agilent 33220A, пределы допускаемой погрешности воспроизведения частоты: ± 0,005 %, пределы допускаемой погрешности воспроизведения напряжения: ± 1 %
- осциллограф цифровой TDS 2022В, полоса пропускания от 0 до 200 МГц, диапазон коэффициента отклонения от 2 мВ/дел до 5 В/дел, предел допускаемой относительно погрешности коэффициента отклонения: ± 4 %.
- мультиметр цифровой Fluke 8845А. Пределы допускаемой погрешности при измерении напряжения в диапазоне до 100 В составляют ± 0,06 %. Пределы допускаемой погрешности при измерении сопротивления в диапазоне до 10 кОм составляют ± 0,01 %. Пределы допускаемой погрешности при измерении тока в диапазоне до 100 мА составляют ± 0,1 %.
Усилители измерительные сигналов вибродатчиков PSS-05-20, PSS-05-300, PSS-05-2000. Руководство пользователя.
Нормативные и технические документы, устанавливающие требования к усилителям измерительным сигналов вибродатчиков PSS-05-20, PSS-05-300, PSS-05-2000
Техническая документация изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
