Номер в госреестре | 56848-14 |
Наименование СИ | Вискозиметры Брукфильда ротационные |
Обозначение типа СИ | DV2T, DV3T |
Изготовитель | "Brookfield Engineering Laboratories, Inc.", США |
Год регистрации | 2014 |
Срок свидетельства | 08.02.2029 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Вискозиметры Брукфильда ротационные DV2T, DV3T предназначены для измерений динамической вязкости жидкостей в лабораторных условиях.
Вискозиметры Брукфильда ротационные DV2T, DV3T состоят из измерительного блока, набора роторов и штатива. Внешний вид вискозиметров представлен на рис.1.
Принцип действия вискозиметров Брукфильда ротационных DV2T, DV3T основан на измерении измерения крутящего момента ротора, создаваемого исследуемым продуктом. Изменение крутящего момента ротора определяется датчиком угла вращения по закручиванию измерительной пружины. Диапазон измерения вязкости зависит от размера и формы применяемого ротора, а также от скорости его вращения.
Каждая модель вискозиметра имеет 4 модификации, калиброванные пружины которых имеют следующие предельные значения крутящего момента:
Момент пружины
Модификация вискозиметра | Дин см | мНм |
DV2TLV, DV3TLV | 673,7 | 0,0673 |
DV2TRV, DV3TRV | 7187,0 | 0,7187 |
DV2THA, DV3THA | 14374,0 | 1,4374 |
DV2THB, DV3THB | 57496,0 | 5,7496 |
Чем выше предельный момент кручения калиброванной пружины, тем шире диапазон измерения вязкости.
Вискозиметры Брукфильда ротационные DV2T, DV3T используют различные измерительные системы: дисковые шпиндели, системы цилиндр в цилиндре и системы конус-плита.
Вискозиметры оснащаются сенсорным дисплеем, с помощью которого производится управление и производится ввод данных и вывод результатов измерений, либо в системе СГС, либо в системе СИ. Вискозиметры оснащены стандартными интерфейсами USB для подключения к компьютеру и для сохранения результатов измерений на запоминающие USB Flash drive накопители.
Вискозиметры Брукфильда ротационные DV2T, DV3T оснащены специально разработанным встроенным программным обеспечением, которое проводит расчет динамической вязкости в зависимости от измеренного крутящего момента. Загрузка программы осуществляется автоматически при включении вискозиметра, в момент загрузки отображается текущая версия программного обеспечения. Программа позволяет выбирать необходимый код измерительного устройства и скорость вращения. Установленные параметры сохраняются в энергонезависимой памяти при выключении вискозиметра.
Общий вид вискозиметров Брукфильда ротационных DV2T, DV3T приведен на рис. 1.

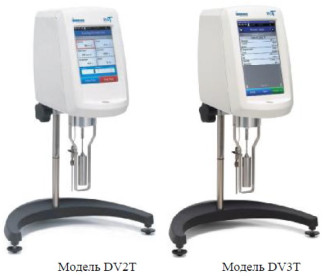

Рис. 1 Общий вид вискозиметров Брукфильда ротационных DV2T, DV3T
Вискозиметры Брукфильда ротационные DV2T, DV3T имеют встроенное ПО, предназначенное для управления работой вискозиметров и процессом измерений, а также хранения и обработки полученных данных. Прошивка ПО осуществляется на заводе-изготовителе, а также специализированными сервисными службами, и оно не может быть изменено потребителем.
RHEOCALC - это программа для автоматического отображения результатов измерения вязкости в реальном времени, передачи данных с прибора на ПК и вывода графиков в необходимом формате. Программа позволяет не только наглядно наблюдать процесс измерения в графическом виде, но и сохранить результаты в для последующего анализа вязкости образца.
Идентификационные данные программного обеспечения вискозиметров Брукфильда ротационных DV2T, DV3T приведены в таблицах 1 и 2.
Таблица 1. Идентификационные встроенного данные программного обеспечения вискозиметров Брукфильда ротационных DV2T, DV3T_
Модифика ция вискозиме тра | Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификацио нный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
1 | 2 | 3 | 4 | 5 | 6 |
DV2TLV | LV | V 1.0.х | |||
DV2TRV | BROOKFIELD | RV | V 1.0.х | нет | нет |
DV2THA | DV2T | HA | V 1.0.х | ||
DV2THB | HB | V 1.0.х |
Продолжение таблицы 1.
DV3TLV | BROOKFIELD DV3T | LV | V 1.0.х | ||
DV3TRV | RV | V 1.0.х | |||
DV3THA | HA | V 1.0.х | |||
DV3THB | HB | V 1.0.х |
Таблица 2. Идентификационные данные дополнительного программного обеспечения вискозиметров Брукфильда ротационных DV2T, DV3T_
Наименование программного обеспечения | Идентификацио нное наименование программного обеспечения | Номер версии (идентификацио нный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
RHEOCALC | Rheocalc T | Version 1.0.9 | нет | нет |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Метрологические и технические характеристики вискозиметров Брукфильда ротационных DV2T, DV3T приведены в таблицах 3 и 4.
Таблица 3. Метрологические и технические характеристики вискозиметров Брукфильда ротационных DV2T_
Наименование характеристики | DV2TLV | DV2TRV | DV2THA | DV2THB |
1 | 2 | 3 | 4 | 5 |
Диапазон показаний, мПас | от 1 до 800 000 000 | |||
Диапазон измерений вязкости, мПас: | от 1 до 100 000 | |||
Диапазон скоростей вращения | 200 ступеней в диапазоне от 0,1 до 200 об/мин | |||
Предел повторяемости результата измерений вязкости, % не более | 0,5 | |||
Диапазон показания температуры исследуемых жидкостей, °С | от минус 100 до + 300 | |||
Диапазон измерений температуры исследуемых жидкостей, °С | от +5 до +100 | |||
Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1 |
1 | 2 | 3 | 4 | 5 |
Пределы допускаемой приведенной погрешности результата измерения вязкости, % : - для стандартного набора шпинделей; - для всех остальных | ±1 (для системы шпиндель-скорость) ±2 | |||
Масса, кг, не более | 9 | |||
Габаритные размеры, мм | 560x280x560 | |||
Напряжение питания, В | 220±10% | |||
Частота питания, Г ц | от 50 до 60 | |||
Потребляемая мощность, В А, не более | 150 | |||
Условия эксплуатации: - температура, °С; - относительная влажность воздуха, % | от 0 до 40 от 20 до 80 |
Таблица 4. Метрологические и технические характеристики вискозиметров Брукфильда ротационных DV3T_
Наименование характеристики | DV3TLV | DV3TRV | DV3THA | DV3THB |
1 | 2 | 3 | 4 | 5 |
Диапазон показаний, мПас | от 1 до 800 000 000 | |||
Диапазон измерений вязкости, мПас: | от 1 до 100 000 | |||
Диапазон скоростей вращения | 2600 ступеней в диапазоне от 0,01 до 250 об/мин | |||
Предел повторяемости результата измерений вязкости, % не более | 0,5 | |||
Диапазон показания температуры исследуемых жидкостей, °С | от минус 100 до + 300 | |||
Диапазон измерений температуры исследуемых жидкостей, °С | от +5 до +100 | |||
Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1 | |||
Пределы допускаемой приведенной погрешности результата измерения вязкости, % : - для стандартного набора шпинделей; - для всех остальных | ±1 (для системы шпиндель-скорость) ±2 |
1 | 2 | 3 | 4 | 5 |
Масса, кг, не более | 9 | |||
Габаритные размеры, мм | 560x280x560 | |||
Напряжение питания, В | 220±10% | |||
Частота питания, Г ц | от 50 до 60 | |||
Потребляемая мощность, В А, не более | 150 | |||
Условия эксплуатации: - температура, °С; - относительная влажность воздуха, % | от 0 до 40 от 20 до 80 |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации вискозиметра и на панель вискозиметра в виде наклейки.
- Вискозиметр DV2T или DV3T
- Лабораторный штатив модели G
- Лабораторный штатив модели Q
- Набор шпинделей с футляром
- DV2TLV, набор из четырех шпинделей
- DV2TRV, набор из шести шпинделей (№2 - №7)
- DV2THA / HB, набор из шести шпинделей (№2 - №7)
Для версий "конус/плита": ключ для шпинделя (SP-23), один конический шпиндель (CPA-XXZ), чашка для образца (CPA-44YZ) заменяют набор шпинделей.
- Силовой кабель
- Резисторный датчик температуры
- Защитная рамка
- Футляр для переноски
- ПО PG Flash
- ПО RheocalcT
- Флэш-накопитель USB
- Ткань для протирки экрана с футляром
- Стилус
- Руководство по эксплуатации
- Транспортировочная крышка
осуществляется по методике поверки МП РТ 1992-2013 «Вискозиметры Брукфильда ротационные DV2T, DV3T. Методика поверки», утвержденной ГЦИ СИ ФБУ «Ростест-Москва» 27 ноября 2013 г.
Основные средства поверки:
- государственные стандартные образцы (ГСО) вязкости типа РЭВ
(ГСО 8586-2004....8606-2004) с погрешностью аттестованного значения ±(0,2.. .0,3)% или градуировочные жидкости, приготовленные и аттестованные по МИ 1289;
- термометр ТИН 10-1 с диапазоном измерения (18,6...21,4)°С, ц.д. 0,05°С;
- термостат циркуляционный с погрешностью поддержания температуры ±0,05°С.
Методики измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к вискозиметрам Брукфильда ротационным DV2T, DV3T
- ГОСТ 29226-91 «Вискозиметры жидкостей. Общие технические требования и методы испытаний».
- ГОСТ 8.025-1996 «ГСИ. Государственная поверочная схема для средств измерения вязкости жидкости».
- Техническая документация фирмы-изготовителя.
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Зарегистрировано поверок | 4407 |
Поверителей | 56 |
Актуальность данных | 07.11.2024 |
