Виброметры ВТ-21, 56856-14

Назначение

Виброметры ВТ-21 (далее виброметр) предназначены для измерения виброускорения, виброскорости и виброперемещения в стандартных полосах частот, третьоктавного спектра виброускорения и частоты вращения узлов оборудования с целью контроля, мониторинга и диагностики их состояния.

Описание

Виброметр является портативным электронным прибором, состоящим из основного блока виброметра, вибропреобразователя, подключаемого к основному блоку при помощи кабеля, и выносного блока, включающего канал измерения частоты вращения и канал индикации температуры.

Аналоговый сигнал от вибропреобразователя поступает на буферный усилитель, обеспечивающий согласование выхода вибропреобразователя со входом кодека для последующего аналого-цифрового преобразования. Цифровой сигнальный процессор осуществляет программную обработку сигнала и вывод обработанной информации на ЖК-дисплей. Данные хранятся в энергонезависимой флэш-памяти и могут быть переданы в компьютер по USB интерфейсу. Измерение частоты вращения осуществляется с помощью лазерного инфракрасного диода и фотоприемника.

Конструктивно виброметр выполнен как переносной прибор с встроенной аккумуляторной батареей.

На верхней торцевой панели прибора расположены следующие входные разъемы:

-    разъем вибропреобразователя, обеспечивающий питание его встроенного предусилителя;

-    разъем, обеспечивающий подключение интерфейсного кабеля связи с компьютером и головных телефонов для прослушивания сигнала вибрации;

-    разъем подключения выносного блока.

На нижней торцевой панели прибора расположен разъем для подключения зарядного устройства.

Виброметр обеспечивает выбор полосы частот, коэффициента преобразования вибропреобразователя, хранение результатов измерения в памяти прибора, их просмотр и передачу в компьютер.

Виброметр имеет возможность прослушивания измеряемого вибрационного сигнала с помощью головных телефонов и контроля теплового состояния узлов оборудования с помощью датчика температуры, расположенного в выносном блоке.

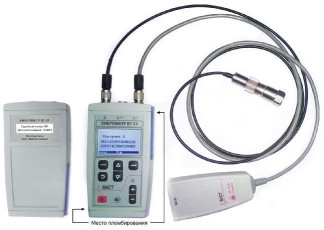

Внешний вид и место пломбирования прибора изображены на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) «ВТ-21» предназначено для получения, обработки и сохранения результатов измерений, а также для управления виброметром. Идентификационные данные ПО «ВТ-21»:

Диапазоны измерения СКЗ параметров вибрации:

-    виброускорение, м/с2

-    виброскорость, мм/с

-    виброперемещение, мкм

Диапазон частот измерения параметров вибрации, Гц

Полосы частот при измерении параметров вибрации, Гц

Частотные характеристики полосовых фильтров при измерении параметров вибрации

от 0,1 до 200 от 0,1 до 200 от 0,5 до 2000 от 2 до 2000

от 2 до 1000 от 10 до 1000 от 10 до 2000

по ГОСТ ИСО 2954-97, ГОСТ ИСО 10816-3-2002, ГОСТ ИСО 10816-4-2002

Пределы допускаемой абсолютной погрешности при измерении СКЗ:

-    виброускорения, м/с2

-    виброскорости, мм/с

-    виброперемещения, мкм

Диапазон средних геометрических частот при треть-октавном частотном анализе, Гц

Класс точности третьоктавных фильтров от 2 до 10000 Гц по ГОСТ 17168-82

Опорный уровень измерения СКЗ виброускорения в децибелах при третьоктавном частотном анализе, м/с2

Диапазон измерения частоты вращения, об/мин (Гц)

Пределы допускаемой относительной погрешности при измерении частоты вращения, %

Время непрерывной работы, ч, не менее

Диапазон индикации напряжения питания от встроенной аккумуляторной батареи, обеспечивающий работоспособное состояние, В

Среднее время наработки на отказ, ч, не менее

Масса, кг, не более

Габаритные размеры, мм, не более

Степень защиты по ГОСТ 14254-96 (группа IP)

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %

±(0,005+0,04-Хизм) ±(0,05+0,04-Хизм) ±(0,05+0,04•Xизм), где X^ - измеренное значение параметра вибрации

от 2 до 10000

1 класс

10-6

от 60 до 30000 (от 1 до 500)

±1

8

от 2,3 до 3,2 10000

0,2

133x76x26

65

от минус 20 до 50 до 90

Знак утверждения типа

наносится на корпус прибора способом машинной печати и на эксплуатационную документацию типографским способом.

Комплектность

1 Поставляется по дополнительному заказу.

Поверка

осуществляется в соответствии с документом КНТЮ.426445.031 Д «Виброметр ВТ-21. Методика поверки», утвержденным ФБУ «Тест-С.-Петербург» 18 февраля 2014 г.

Перечень основных средств поверки:

-    эталонная вибрационная установка 2 разряда в соответствии с МИ 2070-90;

-    генератор сигналов произвольной формы 33220А, диапазон частот от 1 мГц до 10 МГц, диапазон установки размаха напряжения от 10 мВ до 10 В, ПГ 1 %+2 мВ;

-    мультиметр 3458А, переменное напряжение от 100 мВ до 750 В, от 1 Гц до 10 МГц, ПГ ±(0,02 %Иизм+0,011 % 'ипред);

-    установка тахометрическая УТ05-60, частота вращения 10 - 60000 об/мин, ПГ ±0,05 %.

Сведения о методах измерений

Методы измерений изложены в разделе 5 Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к виброметрам ВТ-21

1.    ГОСТ Р 8.800-2012 «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2104 Гц».

2.    ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования».

3.    ГОСТ ИСО 2954-97 «Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений».

4.    ГОСТ ИСО 10816-4-2002 «Контроль состояния машин по результатом измерений вибрации на невращающихся частях. Часть 4. Газотурбинные установки».

5.    ГОСТ ИСО 10816-1-97 «Вибрация. Контроль вибрационного состояния машин по измерениям вибрации на невращающихся частях. Общее руководство».

6.    ГОСТ ИСО 10816-3-97 «Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 3. Промышленные машины с номинальной мощностью более 15 кВт и номинальной скоростью от 120 до 15000 об/мин».

7.    ГОСТ 17168-82 «Фильтры электронные октавные и третьоктавные. Общие технические требования и методы испытаний».

8.    ТУ 4277-012-52184771-2011 «Виброметр ВТ-21. Технические условия».

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
