| Номер в госреестре | 56858-14 |
| Наименование СИ | Аппаратура контроля и измерения виброскорости |
| Обозначение типа СИ | ГКВ-01 |
| Изготовитель | ООО "ГАММАКОН", г.Ростов-на-Дону |
| Год регистрации | 2014 |
| Срок свидетельства | 28.03.2019 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Аппаратура контроля и измерения виброскорости ГКВ-01 (далее аппаратура) предназначена для непрерывного измерения и контроля виброскорости и температуры поверхности объекта контроля как в лабораторных, так и в промышленных условиях.
Аппаратура построена на базе виброметров линейных интеллектуальных ВЛИ-01-12С, ВЛИ-01-20С, ВЛИ-01-30С, ТУ 4277-001-80370159-2011 (далее - виброметр) и состоит из следующих основных частей: виброметров ВЛИ-01, блока коммутации (БК), блока индикации, сигнализации и контроля (БИК), а так же набора соединительных элементов.
Аппаратура имеет следующие функции:
- измеряет и контролирует среднеквадратичное значение (СКЗ) вертикальной, горизонтально-поперечной и горизонтально-осевой составляющих виброскорости;
- измеряет температуру исследуемого объекта в точке закрепления основания корпуса виброметра;
- формирует сигналы предаварийного и аварийного состояния;
- осуществляет автоматическую адаптацию (коррекцию) погрешности измерений;
- обеспечивает гибкую конфигурацию, в зависимости от требуемого количества точек измерения.
Аппаратура выпускается в трех модификациях:
ГКВ-01-12-К - диапазон СКЗ виброскорости 12 мм/с, исполнение с функцией самоконтроля;
ГКВ-01-20-К - диапазон СКЗ виброскорости 20 мм/с, исполнение с функцией самоконтроля;
ГКВ 01-30-К - диапазон СКЗ виброскорости 30 мм/с, исполнение с функцией самоконтроля.
Пример условного обозначения при заказе:
«Аппаратура ГКВ-01-20-К ТУ 4277-001-24154357-2013» диапазон СКЗ виброскорости 20 мм/с, исполнение с функцией самоконтроля.
Аппаратура может использоваться для виброконтроля и диагностики вибрационного состояния объектов в соответствии с ГОСТ ИСО 2954-97, в том числе защиты от критических состояний (формирование сигналов нормы или опасности) опор подшипников турбоагрегатов и вращающихся агрегатов тепловых электростанций, а также насосного и компрессорного оборудования перекачивающих станций.

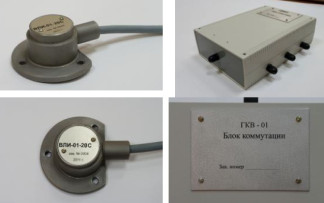

Фотографии общего вида комплектующих аппаратуры контроля и измерения виброскорости опор турбоагрегатов ГКВ-01 производства ООО «ГАММАКОН», а также размещение мест пломбировок от несанкционированного доступа приведены на рисунках 1, 2 и 3.
| № п.п. | Наименование характеристики | модель | ||
| ГКВ 01-12-К | ГКВ-01-20-К | ГКВ-01-30-К | ||
| 1 | 2 | 3 | 4 | 5 |
| 1 | Диапазон измерения СКЗ, мм/с: | |||
| - нижнее значение | 0,3 | |||
| - верхнее значение | 12 | 20 | 30 | |
| 2 | Пределы основной относительной погрешности измерения СКЗ виброскорости, % | ±5 % | ||
| 3 | Дополнительная температурная погрешность измерения СКЗ в диапазоне температур рабочих условий применения, %/°С, | 0,03 | ||
| 4 | Относительный коэффициент поперечного преобразования виброметра на частоте 80 Гц, %, не более | 2 | ||
| 5 | Рабочий диапазон частот, Гц (частотная характеристика в соответствии с ГОСТ ИСО 2954-97) | от 10 до 1000 | ||
| 6 | Диапазон измерения температуры основания виброметра, °С | от плюс 5 до плюс 125 | ||
| 7 | Пределы абсолютной погрешности измерения температуры основания виброметра, °С | ±1 | ||
| 8 | Пределы относительной погрешности срабатывания сигнализации, % | ±1,5 | ||
| 9 | Диапазон температур рабочих условий применения виброметра ВЛИ, °С | |||
| - в рабочем режиме | от 5 до 80 | |||
| - в течение не более 10 мин | от 80 до 125 | |||
| 10 | Значения рабочих условий применения для блока индикации, сигнализации и контроля (БИК): | |||
| - температура воздуха, °С | от плюс 5 до плюс 50 | |||
| - относительная влажность при 35 °С, % не более | 80 | |||
| 11 | Наработка на отказ (То) при вероятности безотказной работы 0,95, ч, не менее | 40 000 | ||
| 12 | Назначенный ресурс, ч, не менее | 100 000 | ||
| 13 | Габаритные размеры, мм, не более: | |||
| БИК (длинахширинахвысота) | 280 х 220 х 70 | |||
| БК (длинахширинахвысота) | 185 х 80 х 50 | |||
| виброметра ВЛИ без кабеля | 070 х 35 | |||
| 14 | Масса, кг, не более: | |||
| БИК (длинахширинахвысота) | 2,4 | |||
| БК (длинахширинахвысота) | 1,1 | |||
| виброметра ВЛИ без кабеля | 0,45 | |||
Знак утверждения типа наносится на титульный лист паспорта и руководства по эксплуатации типографской печатью и на заднюю панель блока индикации, сигнализации и контроля методом шелкографии.
Комплектность аппаратуры контроля и измерения виброскорости ГКВ-01 представлена в таблице 2.
Таблица 2.
| Наименование | Обозначение | Количество |
| Блок индикации, сигнализации и контроля | 93.01.10 | 1 |
| Блок коммутации | 93.01.20 | * |
| Виброметр ВЛИ-01 | ТУ 4277-001-80370159-2011 | * |
| Паспорт | 4277-001-24154357-2013 ПС | 1 |
| Руководство по эксплуатации, раздел 4 «Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростовский ЦМ» 25.12.2013г. | 4277-001-24154357-2013 РЭ | 1 |
* в комплектность поставки аппаратуры ГКВ-01 может входить от 1 до 6 блоков коммутации и от 1 до 64 виброметров ВЛИ-01.
осуществляется по документу 4277-001-24154357-2013.РЭ «Аппаратура контроля и измерения виброскорости ГКВ-01. Руководство по эксплуатации», (Раздел 4 «Методика поверки»), утвержденному ГЦИ СИ ФБУ «Ростовский ЦСМ» 25.12.2013 г.
При проведении поверки применяется следующее поверочное оборудование:
- Термометры сопротивления платиновые вибропрочные эталонные ПТСВ-1-2 (Госреестр № 32777-06);
- Преобразователи пьезоэлектрические 8305 (Госреестр № 8513-81);
- Усилитель измерительный 2635 (Госреестр № 7111-79).
4277-001-24154357-2013 РЭ «Аппаратура контроля и измерения виброскорости ГКВ-01. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к аппаратуре измерения и контроля виброскорости ГКВ-01
1. ГОСТ ИСО 2954 «Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений».
2. «Аппаратура контроля и измерения виброскорости ГКВ-01. Технические условия» ТУ 4277-001-24154357-2013.
Применяется вне сферы государственного регулирования обеспечения единства измерений.
