Устройства для измерений углов установки колес автомобилей RAVTD3000, VAR3000/PC, RAVTDQC, 56861-14

Назначение

Устройства для измерений углов установки колес автомобилей серий RAVTD3000, VAR3000/PC, RAVTDQC предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.

Устройства обеспечивают измерение следующих параметров:

-    углов развала колес;

-    углов схождения колес;

-    углов продольного наклона оси поворота управляемых колес;

-    углов поперечного наклона оси поворота управляемых колес.

Описание

В моделях устройств для измерений углов установки колес автомобилей серий RAVTD3000, VAR3000/PC, RAVTDQC процесс измерений осуществляется путем обработки измерительной информации, получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых на колесах автомобиля, и считывания видеокамерами отраженных от мишеней импульсов излучения. Видеокамеры и излучатели устройства выполнены по CCD - технологии (Charge - Coupled Device - прибор с зарядовой связью - ПЗС).

Управление процессом измерений, обработка и выдача результатов измерений проводится с помощью стандартного персонального компьютера, размещенного в приборной стойке.

В память персонального компьютера устройства заложена база данных на большое количество моделей автомобилей. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.

Устройства обеспечивают одновременный контроль углового положения в пространстве всех четырех колес автомобиля.

В процессе диагностического контроля обеспечивается непрерывный съем информации

об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам.

Устройства для измерений углов установки колес автомобилей серий RAVTD3000, VAR3000/PC, RAVTDQC конструктивно состоят из передвижной приборной стойки, четырех светоотражающих мишеней с элементами крепления и двух измерительных модулей с элементами крепления на внешних боковых поверхностях аппарелей подъемного устройства, на котором устанавливается диагностируемый автомобиль. Приборная стойка может включать в себя персональный компьютер, цветной дисплей, принтер и клавиатуру, мышь.

Модели, входящих в серию, могут отличаться друг от друга наличием или отсутствием персонального компьютера или ноутбука, типом применяемого монитора, конструктивным исполнением и дизайном приборной стойки, а также конструктивным исполнением корпуса светоотражающих мишеней.

Устройства для измерений углов установки колес автомобилей серии RAVTD3000 и RAVTDQC предназначены для работы с легковыми автомобилями, устройства для измерений углов установки колес автомобилей серии VAR3000/PC - с грузовыми автомобилями.

Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование корпуса персонального компьютера, находящегося внутри приборной стойки.

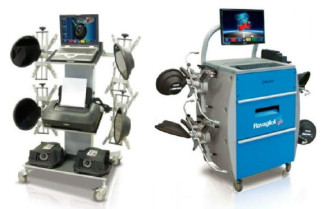

Общий вид устройств для измерений углов установки колес автомобилей серий RAVTD3000,

VAR3000/PC, RAVTDQC

Программное обеспечение

Программное обеспечение (далее - ПО) разработано специально для устройств для измерений углов установки колес автомобилей серий RAVTD3000, VAR3000/PC, RAVTDQC и служит для управления их функциональными возможностями, а также для отображения результатов измерений.

ПО предусматривает возможность обновления базы данных со значениями измеряемых параметров, установленными производителями для различных моделей автомобилей.

Идентификационные данные программного обеспечения:

Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.

Технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и методом печати на приборную стойку.

Комплектность

В комплект поставки входят:

-    устройство для измерений углов установки осей и колес автомобилей;

-    приборная стойка;

-    комплект принадлежностей и приспособлений;

-    руководство по эксплуатации;

-    методика поверки.

Поверка

осуществляется в соответствии с МП АПМ 51-13 «У стройства для измерений углов установки колес автомобилей серий RAVTD3000, VAR3000/PC, RAVTDQC. Методика поверки», утверждённой ГЦИ СИ ООО «Автопрогресс-М» в феврале 2014 г.

Всего листов 4

Перечень основных средств поверки (эталонов), применяемых для поверки:

-    квадрант оптический типа КО-ЗОМ , ±180°; ПГ ±30", ТУ3.-3.1387-76;

-    стол поворотный типа СТ-9, ±360°; ПГ ±40", ГОСТ 16935-93;

Сведения о методах измерений

Методика измерений приведена в документе: «Устройства для измерений углов установки колес автомобилей серий RAVTD3000, VAR3000/PC, RAVTDQC. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к устройствам для измерений углов установки колес автомобилей серий RAVTD3000, VAR3000/PC, RAVTDQC

1.    ГОСТ 25176-82 «Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования».

2.    Техническая документация «Ravaglioli S.p.A.», Италия.

Рекомендации к применению

-    для применения вне сферы государственного регулирования обеспечения единства измерений.
