| Номер в госреестре | 56863-14 |
| Наименование СИ | Стенды для измерений углов установки колес легковых автомобилей |
| Обозначение типа СИ | NCA 7000 |
| Изготовитель | "HBEP Co., Ltd.", Корея |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Стенды для измерений углов установки колес легковых автомобилей модель NCA 7000 предназначены для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автомобильных заводов.
Стенды обеспечивают измерение следующих параметров:
- углов развала колес;
- углов схождения колес.
Действие стендов для измерений углов установки колес легковых автомобилей модель NCA 7000 основано на измерении угловых параметров, определяющих положение колес автомобиля в пространстве, с помощью электронных лазерных излучателей и оптоэлектронных приемников лазерного излучения.
Пучки лазерного излучения направлены на колеса автомобиля, установленного на несущей раме стенда. Отраженные от наружной плоскости колес автомобиля пучки, попадают на оптоэлектронную матрицу фотоприемника блоков контроля углов. Происходит непрерывное измерение расстояний от поверхности матрицы до боковой поверхности колес автомобиля. В соответствии с количеством колес стенды имеют четыре блока формирования измерительных лазерных пучков и четыре блока фотоприемников.
Отсчет показаний развала колес осуществляется по смещению лазерных пучков, формируемых в вертикальной плоскости и, соответственно, на вертикально расположенных оптоэлектронных матрицах блоков контроля углов. Отсчет показаний схождения колес осуществляется по смещению лазерных пучков формируемых в горизонтальной плоскости и, соответственно, на горизонтально расположенных оптоэлектронных матрицах блока контроля углов. Электрические сигналы после предварительной обработки попадают в процессорный блок компьютера, где происходит окончательная обработка измерительной информации, и рассчитываются углы развала и схождения всех четырех колес автомобиля.
Конструктивно стенды для измерений углов установки колес легковых автомобилей модель NCA 7000 состоят из:
- электронно-механической системы определения присутствия автомобиля на стенде и его опознавания;
- электромеханической системы позиционирования автомобиля на стенде;
- четырех блоков подвижных колесных опор;
- блоков фиксации автомобиля на стенде;
- системы для измерений углов установки колес автомобилей;
- несущих базовой рамы и вспомогательных рам;
- приборной стойки с пультом управления и компьютером.

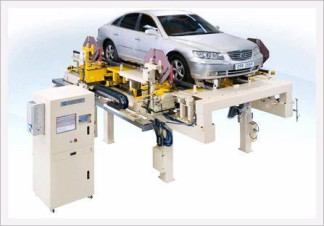

Общий вид стендов для измерений углов установки колес легковых автомобилей
модель NCA 7000
Программное обеспечение разработано специально для стендов для измерений углов установки колес легковых автомобилей модель NCA 7000 и служит для управления их функциональными возможностями, а также для расчетов, отображения и хранения результатов измерений.
Идентификационные данные программного обеспечения:
| Серийный номер стенда | Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификаци онный номер) программного обеспечения, не ниже | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового «идентифика тора» |
| №506643 | Front Panel | FrontPanel.exe | 1.1.0.0 | 938abbf8cb1dddf5 8538ac47180c022f | Md5 |
| №506719 01 | Front Panel | FrontPanel.exe | 1.1.0.0 | d87cce562b737600 8c03e16cccf3548f | Md5 |
Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа. Класс защиты соответствует уровню «А» в соответствии с МИ 3286-2010.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений углов индивидуального схождения колёс, ...° | ±20 |
| Пределы допускаемой абсолютной погрешности измерений углов индивидуального схождения колёс, | ±2 |
| Диапазон измерений углов развала колёс, .° | ±10 |
| Пределы допускаемой абсолютной погрешности измерений углов развала колёс, ...' | ±3 |
| Ширина колеи автомобиля, мм | 1100 -1900 |
| Расстояние между осями автомобиля, мм | 2286 - 3302 |
| Габаритные размеры (Д х Ш х В), мм, не более | 9000x5000x2500 |
| Масса без несущей рамы, кг, не более | 2177 |
| Электропитание от трехфазной сети переменного тока: - напряжение, В - частота, Гц | 342 - 418 49-51 |
| Условия эксплуатации, °С: | от плюс 5 до плюс 35 |
наносится на приборную стойку стендов для измерений углов установки колес легковых автомобилей модель NCA 7000 методом наклеивания.
- стенд для измерений углов установки колес легковых автомобилей модель NCA 7000 в комплекте
- 1 шт.;
- 1 компл.;
- 1 экз.;
- 1 экз.;
- 1 компл.
- комплект принадлежностей и приспособлений
- руководство по эксплуатации
- методика поверки
- калибровочное приспособление
осуществляется по документу МП АПМ 35-13 «Стенды для измерений углов установки колес легковых автомобилей модель NCA 7000. Методика поверки», утвержденному ГЦИ СИ ООО «Автопрогресс-М» в феврале 2014 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- квадрант оптический типа К0-30М , ±180°; ПГ ±30", ТУ3.-3.1387-76;
- стол поворотный типа СТ-9, ±360°; ПГ ±40", ГОСТ 16935-93.
приведены в документе «Стенды для измерений углов установки колес легковых автомобилей модель NCA 7000. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к стендам для измерений углов установки колес легковых автомобилей модель NCA 7000
1. ГОСТ 25176-82 «Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования».
2. Техническая документация «НВЕР Co., Ltd.», Республика Корея.
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
