Измерители мгновенных значений напряжения МН6И-150В, 56869-14

Назначение

Измерители мгновенных значений напряжения МН6И-150В (далее - измерители) предназначены для измерений мгновенных значений напряжения по шести изолированным друг от друга каналам с дифференциальными входами.

Описание

Измеритель представляет собой печатную плату с прикрепленной к ней лицевой панелью.

Измеритель устанавливается на носитель мезонинных модулей и через интерфейс стандарта VXI или LXI соединяется информационно с управляющей ПЭВМ.

В качестве носителя мезонинных модулей используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, НМ-М ФТКС.468269.011, устройства MezaBox ФТКС.469133.006, MezaBох\Battery 133W-hrs ФТКС.469133.006-01 или аналогичные носители мезонинных модулей в составе информационных измерительных систем на основе магистрали VXIbus.

Принцип действия измерителей заключается в следующем: измеряемое напряжение поступает на входы инструментального усилителя, усиливается до максимального значения диапазона аналого-цифрового преобразователя, далее преобразуется в цифровой код и передается в буферную память носителя мезонинных модулей.

Количество измерителей, устанавливаемых на один носитель мезонинных модулей:

-    до четырех, если в качестве носителей мезонинных модулей используются модули НМ, НМ-С, НМ-М (или аналогичные носители мезонинных модулей);

-    до двух, если в качестве носителей мезонинных модулей используются устройства MezaBox, MezaBох\Battery 133W-hrs.

По условиям эксплуатации измерители удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействия.

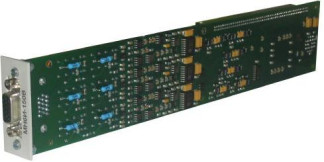

Внешний вид измерителей с указанием места нанесения знака утверждения типа приведен на рисунке 1.

Внешний вид носителей мезонинных модулей типа НМ-С (НМ, НМ-М) с установленными измерителями и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления защитного кожуха носителя, приведены на рисунке 2.

Внешний вид устройств типа MezaBox и MezaBох\Battery 133W-hrs с установленными измерителями и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления верхней крышки устройства, приведены на рисунках 3 и 4.

Программное обеспечение

Программное обеспечение (ПО) измерителей включает в себя драйвер инструмента, программную панель инструмента и общесистемное ПО «Informtest Visa».

Драйвер и программная панель инструмента обеспечивают управление измерителем и интерфейс оператора.

Комплект ПО «Informtest Visa» обеспечивает работу системного интерфейса информационной связи ПЭВМ и базового блока (крейта стандарта VXI) с установленным в него носителем мезонинных модулей в случае, когда в качестве носителей мезонинных модулей используются модули НМ (НМ-С, НМУ), а также работу системного интерфейса информационной связи ПЭВМ и устройства MezaBox (MezaBох\Battery 133W-hrs) в случае, когда в качестве носителей мезонинных модулей используются эти устройства.

В комплекте ПО «Informtest Visa» поставляется программа «Resource Manager», осуществляющая начальную конфигурацию связи с измерителем в случае, когда для связи с ПЭВМ используются устройства стандарта VXI.

Метрологически значимая часть ПО выделена в файл библиотеки математических преобразований unmn8i_math.dll.

Идентификационные данные (признаки) метрологически значимой части ПО вычислены по алгоритму CRC32. Результаты расчёта контрольной суммы приведены в таблице 1.

гласованных допусках.

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Измерительные каналы (ИК) мгновенных значений напряжения постоянного тока

Диапазоны измерений мгновенных значений напряжения, В............ от минус 15 до 15;

от минус 30 до 30; от минус 75 до 75; от минус 150 до 150.

Пределы допускаемой основной относительной погрешности измерений мгновенных значений напряжения при температуре окружающей среды (20 ± 2) °С и периоде получения результатов измерений (периоде семплирования) 50 мкс, %:

в диапазоне от минус 15 до 15..................................................± [0,20 + 0,20•(Uм/Ux - 1)],

в диапазоне от минус 30 до 30..................................................± [0,10 + 0,10•(Uм/Ux - 1)],

в диапазоне от минус 75 до 75..................................................± [0,05 + 0,05•(Uм/Ux - 1)],

в диапазоне от минус 150 до 150..............................................± [0,03 + 0,03 ^м/Ux - 1)],

где Uм - верхний предел диапазона измерений, В;

№ - измеренное значение напряжения, В.

Лист № 5 Всего листов 6

Пределы допускаемой дополнительной относительной погрешности измерений мгновенных значений напряжения при минимальном периоде семплирования для всех диапазонов измерений, вызванной изменением температуры окружающей среды в

диапазонах температур от 5 до 18 °С и от 22 до 40 °С, %/°С.............................................± 0,002;

Количество ИК.......................................................................................................................6.

Общие характеристики Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С.............................................................от 5 до 40;

-    относительная влажность воздуха при температуре 25 °С, %, не более.....................80;

-    атмосферное давление, кПа........................................................................от 84 до 106,7.

Габаритные размеры измерителя (длинахширинахвысота), мм, не более.........................

............................................................................................................................270 х 51 х 22.

Масса измерителя, кг, не более.......................................................................................0,16.

Мощность, потребляемая измерителем, В-А, не более..................................................9,9.

Параметры электропитания измерителей приведены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель измерителя в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Поверка

осуществляется в соответствии с разделом 5 «Поверка» документа ФТКС.468266.035 РЭ «Измеритель мгновенных значений напряжения МН6И-150В. Руководство по эксплуатации», утвержденным ФГУП «ВНИИМС» 17.01.2014 г.

Средства поверки:

- мультиметр 3458А (рег. № 25900-03): диапазон измерений напряжения постоянного тока от минус 1000 до 1000 В, пределы допускаемой относительно погрешности измерений напряжения постоянного тока ± 0,0008 %.

Сведения о методах измерений

ФТКС.468266.035 РЭ «Измеритель мгновенных значений напряжения МН6И-150В. Руководство по эксплуатации».

Лист № 6 Всего листов 6

Нормативные и технические документы, устанавливающие требования к измерителям мгновенных значений напряжения МН6И-150В

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ Р 52070-2003. «Интерфейс магистральный последовательный системы электронных модулей. Общие требования».

ГОСТ 8.027-2001. «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»

ФТКС.468266.035 ТУ. «Измеритель мгновенных значений напряжения МН6И-150В. Технические условия».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
