| Номер в госреестре | 56878-14 |
| Наименование СИ | Генераторы сигналов |
| Обозначение типа СИ | Aeroflex SGх |
| Изготовитель | "Aeroflex Limited, Wireless Business Unit", Великобритания |
| Год регистрации | 2014 |
| Срок свидетельства | 28.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Генераторы сигналов Aeroflex SGk (далее - генераторы) предназначены воспроизведения стабильных по частоте и мощности сигналов.
для
Конструктивно генератор выполнен в виде моноблока.
Принцип действия генераторов основан на использовании метода косвенного синтеза с применением фазовой автоподстройки частоты по опорному высокостабильному маломощному сигналу встроенного кварцевого генератора частотой 10 МГц.
Генераторы выпускаются в следующих модификациях: SGA-3; SGD-3; SGA-6; SGD-6 и обеспечивают воспроизведение стабильных по частоте и выходному уровню немодулированных колебаний, сигналов с амплитудной, частотной, фазовой, импульсной, IQ модуляцией (SGD-3, SGD-6).

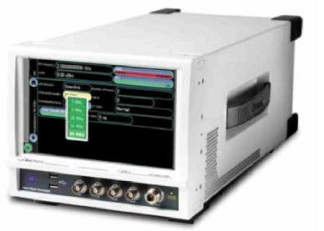

Внешний вид генераторов, места для нанесения наклейки «Знак утверждения типа» и места пломбировки от несанкционированного доступа приведены на рисунках 1, 2.
*- место для нанесения наклейки «Знак утверждения типа» **- место пломбировки от несанкционированного доступа
* - место нанесения наклейки «Знак утверждения типа» **- место пломбировки от несанкционированного доступа
Рисунок 2 Внешний вид генератора SGD
Метрологические и технические характеристики генераторов приведены в таблице 1.
Таблица 1
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон рабочих частот, МГц: - SGA-3 - SGD-3 - SGA-6 - SGD-6 | от 0,1 до 3000 от 0,1 до 3000 от 0,1 до 6000 от 0,1 до 6000 |
| Минимальный шаг перестройки по частоте, Г ц | 0,01 |
| Пределы допускаемой относительной погрешности установки частоты синусоидального сигнала | ±110-6 |
| Максимальный уровень синусоидального сигнала в диапазоне рабочих частот, дБм | +13 |
| Пределы допускаемой погрешности установки уровня синусоидального сигнала в диапазоне рабочих частот, дБ | ±1,0 |
| Уровень фазовых шумов на частоте 1 ГГц при отстройке от несущей на 20 кГц, дБн/Гц, не более | минус 135 |
| Уровень негармонических составляющих на частоте 1 ГГц при отстройке от несущей на 10 кГц, дБн, не более | минус 80 |
| Уровень гармонических составляющих, дБн, не более | минус 40 |
| Потребляемая мощность, ВА, не более: - SGA - SGD | 100 125 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 490x222x177 |
| Наименование параметра или характеристики | Значение характеристики |
| Масса, кг, не более: | |
| - SGA | 8 |
| - SGD | 9 |
| Напряжение питания от сети переменного тока частотой от 50 до | |
| 60 Гц, В | от 100 до 240 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | 20 ± 5 |
| - относительная влажность воздуха при температуре 20 оС, % | до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель генератора методом наклейки.
В комплект поставки входят:
- генератор сигналов Aeroflex SGk, одной из модификаций SGA-3, SGA-6, SGD-3, SGD-6 - 1 шт.;
- эксплуатационная документация - 1 к-т;
- методика поверки - 1 шт.
осуществляется по документу МП 56878-14 «Инструкция. Генераторы сигналов Aeroflex SGk. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 20.11.2013 г.
Основные средства поверки:
- анализатор спектра Agilent Е4440А (рег. №26411-04) (диапазон рабочих частот от
3 Гц до 26,5 ГГц, пределы допускаемой относительной погрешности измерений частоты ± 1,0 10-6, пределы допускаемой погрешности определения уровня ± 1,2 дБ);
- частотомер электронно-счетный вычислительный Ч3-64 (рег. №9135-83) (диапазон измерения частоты от 0,005 Гц до 1,5 ГГц, пределы допускаемой относительной погрешности измерений частоты ±110" );
- вольтметр переменного тока ВК3-78 (рег. №34920-07) (диапазон измерений напряжения переменного тока от 0,01 до 100 В, диапазон рабочих частот от 10 Гц до 2000 МГц, пределы допускаемой относительной погрешности измерений напряжения: на частоте 100 кГц ± 2%, на частоте 1 МГц ± 3%, на частоте 10 МГц ± 5%, на частоте 30 МГц ± 5%);
- ваттметр поглощаемой мощности М3-108/1 (рег. №30994-06) (диапазон рабочих частот от 30 МГц до 17,85 ГГц, диапазон измеряемых уровней от 0,001 мВт до 10 Вт);
- частотомер универсальный Ч3-86 (рег. №27901-11) (диапазон измерений частоты от
0,1 Гц до 17,85 ГГц, пределы допускаемой относительной погрешности измерений частоты ±2 10-8).
Лист № 4 Всего листов 4
Нормативные и технические документы, устанавливающие требования к генераторам сигналов Aeroflex 80х
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
ГОСТ 16863-71. Генераторы измерительные диапазона частот 0,1-35 МГц. Методы и средства поверки.
ГОСТ 8.322-78. Генераторы сигналов измерительные. Методы и средства поверки в диапазоне частот 0,03-17,44 ГГц.
Техническая документация фирмы - изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
