| Номер в госреестре | 56891-14 |
| Наименование СИ | Анализатор рентгенофлуоресцентный |
| Обозначение типа СИ | МЭДА-ППД |
| Изготовитель | ООО "Форатех", г.Екатеринбург |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализатор рентгенофлуоресцентный «МЭДА-ППД» (далее - анализатор), предназначен для измерения массовой доли элементов от алюминия до урана в порошкообразных пробах железных руд и продуктах их переработки.
Анализатор работает по принципу рентгеновской флуоресценции, основанном на облучении образца пучком рентгеновских лучей высокой энергии и возбуждении характеристического рентгеновского излучения от элементов, присутствующих в образце. Характеристическое излучение возбуждается излучением рентгеновской трубки, а регистрируется полупроводниковым Si-Pin детектором.
Массовую долю отдельных элементов в пробе определяют по предварительно полученным градуировочным зависимостям измеренных интенсивностей от содержания элемента в образцах.

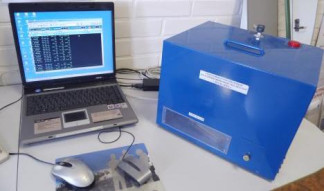

Анализатор представляет собой комплект из стационарного настольного прибора в виде моноблока и персонального компьютера. В состав моноблока входят:
- рентгеновский излучатель Mini-X мощность до 4 Вт, ток трубки до 200 мА;
- портативный анализатор Х-123 с полупроводниковым Si-Pin детектором;
- устройство подачи образца в зону измерения.
Управление процессом измерений и обработки измерительных сигналов осуществляется с помощью специализированного программного обеспечения (далее - ПО).
При функционировании в соответствии с режимами, заявленными в документации производителя, ПО не оказывает влияния на метрологические характеристики анализатора.
Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| Альфа*МЭДА- ППД | 2.05 | 551B91CA1F6191B 8816640481D410639 по файлу «Meda PPD.exe» | MD5 |
ПО предназначено для управления работой, настройки анализатора, проведения измерений интенсивностей, получения градуировочных характеристик и расчета массовых долей химических элеменов, оформления протокола анализа, контроля качества анализа. Метрологически значимая часть ПО - программа анализа, файл «Meda_PPD.exe».
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений - «А» согласно МИ 3286-2010.
| Наименование характеристики | Значение |
| Диапазон измерений массовой доли элементов, % | от 0,01 до 100 |
| Предел допускаемого относительного среднеквадратичного отклонения результатов измерений выходного сигнала, % | 1,0 |
| Нестабильность выходного сигнала за 6 ч непрерывной работы, %, не более | 1,5 |
| Размер частиц материала порошковых проб, мм, не более | 0,074 |
| Время установления рабочего режима, мин, не более | 30 |
| Габаритные размеры моноблока анализатора, мм, не более | 360x200x168 |
| Масса моноблока анализатора, кг, не более | 8 |
| Питание от сети переменного тока - напряжение, В - частота, Гц | 220±22 50±1 |
| Потребляемая мощность (без компьютера), Вт, не более | 20 |
| Условия эксплуатации: | |
| - диапазон рабочих температур, °С | от 15 до 25 |
| - относительная влажность, %, не более | 80 |
| Средняя наработка на отказ, час, не менее | 10000 |
| Средний срок службы анализатора, лет, не менее | 5 |
наносится типографским способом на титульный лист руководства по эксплуатации в левой верхней части листа и на корпус анализатора в виде наклейки.
| Наименование | Обозначение | Кол-во, шт. |
| Анализатор в составе: | ||
| - моноблок; | 1 | |
| - компьютер (без принтера); | МЭДА-ППД | 1 |
| - рабочая кювета для проб; | 2 | |
| - программное обеспечение на CD-диске | 1 | |
| Эксплуатационные документы: | ||
| - руководство по эксплуатации; | ФТ 00.048-08 РЭ | 1 |
| - паспорт; | ГД 00.031-08 ПС | 1 |
| - руководство по программному обеспечению. | 1 | |
| ГСИ. Анализатор рентгенофлуоресцентный | МП 32-261-2013 | 1 |
| МЭДА-ППД. Методика поверки |
осуществляется по документу МП 32-261-2013 ГСИ. Анализатор рентгенофлуоресцентный «МЭДА-ППД». Методика поверки, утвержденному ФГУП «УНИИМ» в 2014 г.
Эталонные средства измерений, используемые для поверки:
- Государственный вторичный эталон единиц массовой доли и массовой (молярной) концентрации металлов в жидких и твердых веществах и материалах ГВЭТ 196-1-2012;
- стандартные образцы железорудного сырья утвержденных типов (ГСО 10200-2013, ГСО 10199-2013, ГСО 3011-2002, ГСО 6112-91).
Методика измерений входит в состав Руководства по эксплуатации на анализатор рентгенофлуор есцентный «МЭДА-ППД».
Методики измерений, аттестованные согласно ГОСТ Р 8.563-2009.
Нормативные и технические документы, распространяющиеся на анализатор
Техническая документация ООО «Форатех», г. Екатеринбург.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
