| Номер в госреестре | 56892-14 |
| Наименование СИ | Рейки гидрометеорологические |
| Обозначение типа СИ | РГМ |
| Изготовитель | Общество с ограниченной ответственностью "Метеоприбор" (ООО "Метеоприбор"), г. Омск |
| Год регистрации | 2014 |
| Срок свидетельства | 11.03.2029 |
| МПИ (интервал между поверками) | 2 года - для деревянных реек и реек из органического стекла; 5 лет - для металлических реек |
| Описание типа | скачать |
| Методика поверки | скачать |
Рейки гидрометеорологические РГМ (далее - рейки) предназначены для измерения высоты снежного покрова, толщины льда и уровня воды при проведении гидрометеорологических работ.
Модификации реек и их назначения приведены в таблице 1.
Таблица 1
| Модификация | Назначение |
| РГМ-Метеоприбор-М-103-I РГМ-Метеоприбор-М-103-II | Для стационарного измерения высоты снежного покрова |
| РГМ-Метеоприбор-М-46-I РГМ-Метеоприбор-М-46-II РГМ-Метеоприбор-М-104-I РГМ-Метеоприбор-М-104-II | Для измерения высоты снежного покрова при производстве снегомерных съемок (переносная) |
| РГМ-Метеоприбор-ГР-7-I РГМ-Метеоприбор-ГР-7-II | Для измерения толщины льда и уровня воды в отверстии (лунке), просверленном ледовым буром. |
| РГМ-Метеоприбор-ГР-23-01 РГМ-Метеоприбор-ГР-23-02 | Для измерения уровня воды в водоёмах и водотоках на свайных водомерных постах при высоте волн до 0,4 м |
| РГМ-Метеоприбор-ГР-31 | Для измерения толщины ледяного покрова в водоемах, имеющих глубину воды подо льдом не менее 0,3 м, а также для измерения высоты снежного покрова |
| РГМ-Метеоприбор-ГР-45 | Для измерения максимального уровня воды на водотоках за период времени между сроками наблюдений |
| РГМ-Метеоприбор-ГР-56-01 РГМ-Метеоприбор-ГР-56-02 | Для установки гидрологических приборов (гидрометрических вертушек, пробоотборников и т.д.) при проведении гидрометрических работ |
| РГМ-Метеоприбор-ГР-104 | Для измерения высоты уровня воды на свайном водомерном посту |
| РГМ-Метеоприбор-ГМ-3-280 РГМ-Метеоприбор-ГМ-3-400 РГМ-Метеоприбор-ГМ-3-600 РГМ-Метеоприбор-ГМ-3-800 РГМ-Метеоприбор-ГМ-3-1000 РГМ-Метеоприбор-ГМ-3-1200 | Для изучения уровневого режима воды прибрежной зоны океанов, морей, морских устьев рек, водохранилищ, водоемов. |
| РГМ-Метеоприбор-М220 | Для измерения высоты уровня воды на водомерном посту |
| РГМ-Метеоприбор-МЭ-100 РГМ-Метеоприбор-МЭ-200 РГМ-Метеоприбор-МЭ-300 РГМ-Метеоприбор-МЭ-400 | Для измерения высоты уровня воды в прибрежной зоне морей и океанов, в морских устьях рек, на реках, озерах и водохранилищах. |

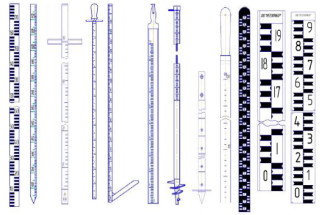

Рейки являются однофункциональными, неремонтируемыми изделиями. Внешний вид реек представлен на рисунке 1.
Диапазон измерения, цена деления Пределы допускаемой абсолютной погрешности Габаритные размеры, масса, материал изготовления Рабочие условия эксплуатации
о/~'
- температура окружающего воздуха, С,
- относительная влажность воздуха при температуре 40 оС, %, Средний срок службы, лет, не менее приведены в таблице 2 приведены в таблице 3 приведены в таблице 4
от минус 60 до плюс 40 до 100 5
| Модификация | Диапазон измерения, см | Цена деления шкалы, см |
| РГМ-Метеоприбор-М-103-I РГМ-Метеоприбор-М-103-II РГМ-Метеоприбор-М-104-I РГМ-Метеоприбор-М-104-II | от 0 до 180 от 0 до 130 от 0 до 180 от 0 до 130 | 1,0 |
| РГМ-Метеоприбор-М-46-I РГМ-Метеоприбор-М-46-II | от 0 до 150 от 0 до 250 | 1,0 |
| РГМ-Метеоприбор-ГР-7-I РГМ-Метеоприбор-ГР-7-II | от 0 до 120 от 0 до 180 | 1,0 |
| РГМ-Метеоприбор-ГР-23-01 РГМ-Метеоприбор-ГР-23-02 | от 0 до 100 | 1,0 0,1 |
| РГМ-Метеоприбор-ГР-31 | от 0 до 180 | 1,0 |
| РГМ-Метеоприбор-ГР-45 | от 0 до 150 | 1,0 |
| РГМ-Метеоприбор-ГР-56-01 РГМ-Метеоприбор-ГР-56-02 | от 0 до 300 от 0 до 400 | 5,0 |
| РГМ-Метеоприбор-ГР-104 | от 0 до 100 | 1,0 |
| РГМ-Метеоприбор-ГМ-3-280 РГМ-Метеоприбор-ГМ-3-400 РГМ-Метеоприбор-ГМ-3-600 РГМ-Метеоприбор-ГМ-3-800 РГМ-Метеоприбор-ГМ-3-1000 РГМ-Метеоприбор-ГМ-3-1200 | от 0 до 280 от 0 до 400 от 0 до 600 от 0 до 800 от 0 до 1000 от 0 до 1200 | 2,0 |
| РГМ-Метеоприбор-М220 | от 0 до 220 | 2,0 |
| РГМ-Метеоприбор-МЭ-100 РГМ-Метеоприбор-МЭ-200 РГМ-Метеоприбор-МЭ-300 РГМ-Метеоприбор-МЭ-400 | от 0 до 100 от 0 до 200 от 0 до 300 от 0 до 400 | 2,0 |
Таблица 3
| Пределы допускаемой абсолютной погрешности, мм | |||
| Модификация | Для общей длины шкалы | Для интервала между любыми двумя не соседними делениями в пределах любых десяти делений | Для интервала между любыми двумя соседними делениями |
| РГМ-Метеоприбор-М-103-I РГМ-Метеоприбор-М-103-II | ±3,0 ±2,0 | ±1,5 | ±1,0 |
| РГМ-Метеоприбор-М-104-I РГМ-Метеоприбор-М-104-II | ±3,0 ±2,0 | ||
| РГМ-Метеоприбор-М-46-I | ±2,0 | ±1,5 | ±1,0 |
| РГМ-Метеоприбор-М-46-II | ±3,0 | ||
| РГМ-Метеоприбор-ГР-7-I | ±2,0 | ±2,0 | ±0,5 |
| РГМ-Метеоприбор-ГР-7-II | ±3,0 | ||
| РГМ-Метеоприбор-ГР-23-01 | ±4,0 | ±2,0 | ±1,0 |
| РГМ-Метеоприбор-ГР-23-02 | ±1,5 | ±1,0 | ±0,5 |
| РГМ-Метеоприбор-ГР-31 | ±3,0 | ±2,0 | ±1,0 |
| РГМ-Метеоприбор-ГР-45 | ±3,0 | ±2,0 | ±1,0 |
| РГМ-Метеоприбор-ГР-56-01 | ±2,5 | ±2,0 | ±2,0 |
| РГМ-Метеоприбор-ГР-56-02 | ±3,0 | ||
| Пределы допускаемой абсолютной погрешности, мм | |||
| Модификация | Для общей | Для интервала между любыми двумя не соседними делениями в пределах любых десяти делений | Для интервала между любыми двумя соседними делениями |
| длины шкалы | |||
| РГМ-Метеоприбор-ГР-104 | ±2,0 | ±1,0 | ±0,5 |
| РГМ-Метеоприбор-ГМ-3-280 РГМ-Метеоприбор-ГМ-3-400 РГМ-Метеоприбор-ГМ-3-600 РГМ-Метеоприбор-ГМ-3-800 РГМ-Метеоприбор-ГМ-3-1000 РГМ-Метеоприбор-ГМ-3-1200 | ±2,0 ±4,0 ±6,0 ±8,0 ±10,0 ±12,0 | ±1,0 | ±1,0 |
| РГМ-Метеоприбор-М220 | ±3,0 | ±1,0 | ±1,0 |
| РГМ-Метеоприбор-МЭ-100 РГМ-Метеоприбор-МЭ-200 РГМ-Метеоприбор-МЭ-300 РГМ-Метеоприбор-МЭ-400 | ±2,0 ±2,5 ±3,0 ±4,0 | ±1,0 | ±1,0 |
Таблица 4
| Модификация | Габаритные размеры, мм, не более | Масса, кг, не более | Материал, ГОСТ |
| РГМ-Метеоприбор-М-103-I РГМ-Метеоприбор-М-103-II РГМ-Метеоприбор-М-104-I РГМ-Метеоприбор-М-104-II | 25x60x1800 25x60x1300 25x40x1800 25x40x1300 | 1,7 1,4 1,0 0,8 | Пиломатериалы хвойных пород по ГОСТ 8486-86 (лиственных пород по ГОСТ 2695-83) |
| РГМ-Метеоприбор-М-46-I РГМ-Метеоприбор-М-46-II | 20x24x1600 20x24x2600 | 2,0 3,0 | Профиль из алюминиевых сплавов Д16-Т по ГОСТ 8617-81 |
| РГМ-Метеоприбор-ГР-7-I РГМ-Метеоприбор-ГР-7-II | 20x90x1340 20x90x1940 | 0,8 1,6 | Углеродистая сталь Ст3пс по ГОСТ 14637-89 |
| РГМ-Метеоприбор-ГР-23-01 РГМ-Метеоприбор-ГР-23-02 | 36x80х1250 36x80х1250 | 1,1 1,1 | Стекло органическое листовое ТОСП 4 по ГОСТ 17622-72 |
| РГМ-Метеоприбор-ГР-31 | 25х380х2000 | 2,5 | Пиломатериалы хвойных пород по ГОСТ 8486-86 (лиственных пород по ГОСТ 2695-83) |
| РГМ-Метеоприбор-ГР-45 | наружный диаметр 165; длина 2300 мм | 18,0 | Труба стальная по ГОСТ 8732-78 |
| РГМ-Метеоприбор-ГР-56-01 РГМ-Метеоприбор-ГР-56-02 | наружный диаметр 28; длина звена 1500 и 1000 мм; диаметр поддона 80 и 160 | 7.2 10.2 | Труба стальная по ГОСТ 8732-78 |
| Модификация | Габаритные размеры, мм, не более | Масса, кг, не более | Материал, ГОСТ |
| РГМ-Метеоприбор-ГР-104 | наружный диаметр 28; длина 1135 | 0,7 | Труба из алюминиевых сплавов по ГОСТ 18482-79 |
| РГМ-Метеоприбор-ГМ-3-280 РГМ-Метеоприбор-ГМ-3-400 РГМ-Метеоприбор-ГМ-3-600 РГМ-Метеоприбор-ГМ-3-800 РГМ-Метеоприбор-ГМ-3-1000 РГМ-Метеоприбор-ГМ-3-1200 | 80х240х2900 80х240х4100 80х240х6100 80х240х8100 80х240х10100 80х240х12100 | 56.6 89,8 135,2 180.6 226,0 271,4 | Швеллер стальной по ГОСТ 8240-97 |
| РГМ-Метеоприбор-М220 | 25х127х2200 | 3,5 | Пиломатериалы хвойных пород по ГОСТ 8486-86 (лиственных пород по ГОСТ 2695-83) |
| РГМ-Метеоприбор-МЭ-100 РГМ-Метеоприбор-МЭ-200 РГМ-Метеоприбор-МЭ-300 РГМ-Метеоприбор-МЭ-400 | 1,5х120,0х1000,0 1,5х120,0х2000,0 1,5х120,0х3000,0 1,5х120,0х4000,0 | 1,6 3,2 4,8 6,4 | Прокат тонколистовой Лист Б-ПН-0 (1,3-2) ГОСТ 19904-90 |
Знак утверждения типа наносится у верхнего торца на свободном от шкалы месте методом металлографии и типографским способом на титульные листы паспорта и руководства по эксплуатации.
В комплект поставки входят:
- рейка
1 шт.;
1 экз.;
по заявке потребителя; 1 шт.
- паспорт
- руководство по эксплуатации
- методика поверки
Поверка осуществляется по документу МЕКР.401251.001 МП «ГСИ. Рейки гидрометеорологические РГМ. Методика поверки», утвержденному ГЦИ СИ ФБУ «Омский ЦСМ» в январе 2014 г.
В перечень основного поверочного оборудования входят:
- штангенциркуль по ГОСТ 166, тип ШЦ-П-250-01 двухсторонний: диапазон измерений от 0 до 250 мм, цена деления нониуса 0,1 мм;
- линейка измерительная металлическая по ГОСТ 427 диапазон измерений от 0 до 1000 мм, цена деления 0,1 мм;
- рулетка измерительная металлическая 3-го класса типа РЗУЗК по ГОСТ 7502: диапазон измерений от 0 до 3 м, цена деления 1 мм;
- гигрометр психрометрический ВИТ-2: диапазон измерения температуры от 15 до 40 оС, погрешность ±0,2 оС; диапазон измерения относительной влажности от 20 до 90%, погрешность ±6%.
Метод измерений - прямой. Принцип действия приведен в документе «Рейки гидрометеорологические РГМ. Руководство по эксплуатации» МЕКР.401251.001 РЭ.
Нормативные и технические документы, устанавливающие требования к счетчикам
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
Наставления гидрометеорологическим станциям и постам. Выпуск 3, часть 1, глава 13 «Наблюдение за снежным покровом». Государственный комитет СССР по гидрометеорологии. Гидрометиздат, 1985 г.
ТУ МЕКР.401251.001 «Рейки гидрометеорологические РГМ».
Осуществление деятельности в области гидрометеорологии.
| Зарегистрировано поверок | 6161 |
| Поверителей | 26 |
| Актуальность данных | 22.11.2024 |
