Системы мониторинга частичных разрядов Guard II, 56894-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Системы мониторинга частичных разрядов Guard II Назначение средства измерений

Системы мониторинга частичных разрядов Guard II (далее по тексту - системы) предназначены для измерения кажущего заряда при его частичном разряде.

Описание

Принцип действия системы основан на детектировании импульсов напряжения частичных разрядов (далее по тексту - ЧР), возникающих внутри изоляции, посредством датчиков ЧР, с последующим их аналого-цифровым преобразованием с помощью измерителя ЧР и отображением кажущегося заряда пропорционального значению импульса напряжения ЧР с помощью программы, установленной в персональном компьютере.

Системы используется при контроле и диагностике предаварийного состояния изоляции высоковольтного оборудования (генераторов и электромоторов), находящегося под высоким напряжением.

Система состоит датчиков частичных разрядов и измерителя ЧР соединенных между собой штатными коаксиальными кабелями через соединительную коробку. На рис. 1 представлена структурная схема системы.

Количество и тип датчиков ЧР варьируется в зависимости от специфики места применения, а также от варианта установки на испытательный объект. Датчики имеют следующие обозначения:

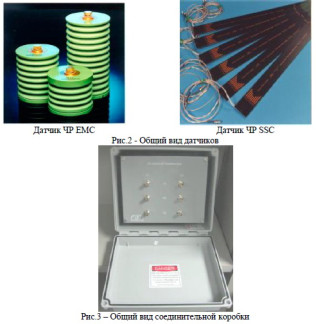

1.    Датчики ЧР EMC (эпоксидно-слюдяные конденсаторы) предназначены для подключения к высоковольтной обмотке генераторов и электромоторов. Общий вид датчика ЧР представлен на рис. 2;

2.    Датчики ЧР SSC (антенные датчики) предназначены для подключения в пазы статора.

Датчики ЧР с помощью штатного соединительного коаксиального кабеля соединены с соединительной коробкой.

Соединительная коробка имеет обозначение «Guard II» и предназначена для соединения измерительных входов и внешней синхронизации с измерительными выходами и выходами синхронизации. В соединительной коробке имеется защита от перегрузки на уровне 75 В. Общий вид соединительной коробки представлен на рис. 3. Сигналы с соединительной коробки с помощью штатных коаксиальных кабелей подаются на измеритель ЧР.

Измерители ЧР имеют следующие обозначения:

-    «Bus»;

-    «Hydro»;

-    «Turbo».

Измерители ЧР предназначены для визуализации измерительной информации.

Общий вид измерителей ЧР представлен на рис. 4-6.

Модели измерителей ЧР различаются местом использования датчиков EMC ориентированной (Bus) и дифференциальной (Hydro) установке; в других случаях используются датчики SSC (антенные датчики в пазе статора).

Персональный компьютер предназначен для отображения измеренных значений кажущегося заряда ЧР, частоты следования импульсов ЧР, построения диаграммы уровней.

Программное обеспечение

Характеристики программного обеспечения (ПО) приведены в таблице 1.

Системы имеют встроенное программное обеспечение (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым.

Внешнее программное обеспечение «Администратор приложений Iris», не является метрологически значимым, поскольку обеспечивает только отображение данных, поступающих от измерителя ЧР без какой-либо математической обработки или

преобразования.

_Таблица 1 - Характеристики программного обеспечения (ПО)

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С».

Технические характеристики

Перечень измеряемых параметров, технических и метрологических характеристик системы мониторинга ЧР приведен в таблице 2.

Таблица 2 - Основные метрологические и технические характеристики

Габаритные размеры не более (высота x диаметр), мм_

92x89

127x89

206x89

Масса не более, кг

1,1

1,6

2,3

Датчики SSC

Границы полосы пропускания (по уровню минус 3 дБ), МГц

От 10 до 1000

Рабочие условия применения:

-    температура, °С

-    влажность, %

От минус 50 до плюс 130 От 5 до 95 (без конденсации)

Габаритные размеры не более (высота x диаметр),

(от 787 до 530)x30x2

0,2

мм

Масса не более, кг

Измерители ЧР

Число измерительных каналов (50 Ом)

От 6 до 24

На основе коммутационного устройства: От 0,1 до 4;

Внешний:

От 48 до 250; Низковольтный внешний: _От 0,1 до 48_

Синхронизирующие входы, В (в диапазоне частот от 25 до 100 Гц)

Интерфейсы

Рабочие условия применения:

-    температура, °С

-    влажность, %

Ethernet; USB

От 0 до плюс 55 От 5 до 95 (без конденсации)

Напряжение питания (50/60 Гц)

100/240 В (92-264) В, (47-63) Гц

100

420 x 370 x 200

10

Потребляемая мощность не более, Вт

Габаритные размеры не более (высота x ширина x длина), мм

Масса не более, кг

Система мониторинга частичных разрядов Guard II

Число датчиков ЧР не более

2 («Bus» и «Hydro»); 3 («Turbo»)

Диапазоны измерения кажущегося заряда, (мВ)

От 100 до 1000

45000

Полоса пропускания, МГц

Наибольшая частота следования импульсов тока ЧР, кГ ц

Пределы допускаемой относительной погрешности измерения кажущегося заряда

ЧР,_%

Средняя наработка на отказ, не менее, ч

Знак утверждения типа наносят на лицевую панель корпуса измерителя ЧР в виде наклейки, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность системы мониторинга частичных разрядов Guard II приведена в таблице 3.

Таблица 3 - Комплектность системы мониторинга частичных разрядов Guard II

Поверка

осуществляется в соответствии с ГОСТ 20074-83 «Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов», раздел 3 «Поверка и градуировка». Основные средства поверки приведены в таблице 4.

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к системам мониторинга частичных разрядов Guard II:

1.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2.    ГОСТ 20074-83 «Электрооборудование и электроустановки. Метод измерения частичных разрядов».

3.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Фирма «Iris Power», Канада.

Адрес: Канада, г. Миссисауга, Онтарио Американ Драйв 3110, L4V1T2

Тел. 1-905-677-4824, Факс: 1-905-677-8498

Е-mail: techsupport.iris@qualitrolcorp.com, www.irispower.com
