Комплексы средств контроля радиационной обстановки СКРО-01А, 56899-14

Назначение

Комплексы средств контроля радиационной обстановки СКРО-01А (далее - комплекс) предназначены для измерений мощности амбиентного эквивалента дозы фотонного и нейтронного излучений (далее - МАЭД), мощности поглощенной дозы фотонного излучения в воздухе (далее - МПД), плотности потока бета-частиц.

Описание

Конструктивно комплекс состоит из: блоков детектирования (далее - БД); устройств контроля бета-загрязнений и блоков детектирования бета-излучающих радионуклидов РЗБ-01А (далее - РЗБ-01А); устройств детектирования (далее - УД); блока локального контроллера (далее

- БЛК); блока контроля и коммутации (далее - БКК); блока питания и коммутации (далее -БПК); блока сигнализации (далее - БС).

Комплекс имеет следующие модификации: СКРО-01А-1, СКРО-01А-2, СКРО-01А-3, СКРО-01А-4.

Комплекс СКРО-01А-1 предназначен для измерений МАЭД фотонного излучения и имеет варианты исполнения, отличающиеся диапазоном измерений МАЭД и наличием сигнализации. Возможны следующие варианты исполнения комплекса, включающие в себя: исполнение 01 - СКРО-01А-1-01 УДБГ-01: БД гамма-излучения типа БДГ-02, (БДГ-02-02, БДГ-02-03) на основе счетчиков Гейгера-Мюллера, БКК типа БК-01, БС типа БС-01 (БС-01-01 БС-01-02), кронштейн; исполнение 02 - СКРО-01А-1-02 УДБГ-01-01: БД гамма-излучения типа БДГ-02-01 на основе счетчиков Гейгера-Мюллера, БКК типа БК-02, кронштейн; исполнение 03 - СКРО-01А-1-03 УДБГ-01-02: БД гамма-излучения типа БДГ-02 (БДГ-02-02, БДГ-02-03) на основе счетчиков Гейгера-Мюллера, кронштейн; исполнение 04 - СКРО-01А-1-04 УДБГ-01-03: БД гамма-излучения типа БДГ-02 (БДГ-02-02, БДГ-02-03) на основе счетчиков Гейгера-Мюллера, БКК типа БК-02, кронштейн; исполнение 05 - СКРО-01А-1-05 УДБГ-04: БД гамма-излучения типа БДГ-04 на основе кремниевых ионно-имплантированных детекторов, БКК типа БКК-03, кабель, кронштейн;

исполнение 06 - СКРО-01А-1-06 УДБГ-04-01: БД гамма-излучения типа БДГ-04 на основе кремниевых ионно-имплантированных детекторов, БКК типа БКК-03-01, кабель, кронштейн;

исполнение 07 - СКРО-01А-1-07 УДБГ-04-04: блок счётчиков БСЧ гамма-излучения на основе счетчиков Гейгера-Мюллера, БКК типа БКК-01, кабель, кронштейн; исполнение 08 - СКРО-01А-1-08 УДБГ-04-05: блок счётчиков БСЧ гамма-излучения на основе счетчиков Гейгера-Мюллера, БКК типа БКК-01-01, кабель, кронштейн.

Комплекс СКРО-01А-2 предназначен для измерений мощности поглощенной дозы в воздухе фотонного излучения и имеет варианты исполнения, отличающиеся наличием сигнализации. Возможны следующие варианты исполнения комплекса, включающие в себя: исполнение 01 - СКРО-01А-2-01 УДБГ-04-02: БД гамма-излучения типа БДГ-04-01 на основе кремниевых ионно-имплантированных детекторов, БКК типа БКК-03, кабель, кронштейн;

исполнение 02 - СКРО-01А-2-02 УДБГ-04-03: БД гамма- излучения типа БДГ-04-01 на основе кремниевых ионно-имплантированных детекторов, БКК типа БКК-03-01, кабель, кронштейн.

Комплекс СКРО-01А-3 предназначен для измерений мощности амбиентного эквивалента дозы нейтронного излучения и имеет варианты исполнения, отличающиеся конструктивным исполнением, наличием сигнализации. Возможны следующие варианты исполнения комплекса, включающие в себя:

Лист № 2 Всего листов 14

исполнение 01 - СКРО-01А-3-01 УДБН-01: БД нейтронного излучения типа БДН-01 на основе коронного счетчика медленных нейтронов, БКК типа БК-01, БС типа БС-01 (БС-01-01, БС-01-02), кронштейн; исполнение 02 - СКРО-01А-3-02 УДБН-01-01: БД нейтронного излучения БДН-01 на основе коронного счетчика медленных нейтронов, БК-02, кронштейн; исполнение 03 - СКРО-01А-3-03 УДБН-01-02: БД нейтронного излучения типа БДН-01 на основе коронного счетчика медленных нейтронов, кронштейн; исполнение 04 - СКРО-01А-3-04 УДБН-01-03: БД нейтронного излучения типа БДН-01 на основе коронного счетчика медленных нейтронов, БКК типа БК-02, подставка.

Комплекс СКРО-01А-4 предназначен для измерений плотности потока бета-излучения и имеет варианты исполнения, отличающиеся конструктивным исполнением, наличием сигнализации и БЛК, количеством БД. Возможны следующие варианты исполнения комплекса, включающие в себя:

исполнение 01 - СКРО-01А-4-01 БДБ-01-01: БД бета-излучения типа БДБ-01-01 на основе счетчиков Гейгера-Мюллера; исполнение 02 - СКРО-01А-4-02 БДБ-05: БД бета-излучения типа БДБ-05 на основе счетчиков Гейгера-Мюллера;

исполнение 03 - СКРО-01А-4-03 РЗБ-01А: БД бета-излучения типа БДБ-01-01, БДБ-05 на основе счетчиков Гейгера-Мюллера, БЛК типа БЛК-03, кабель (2 шт.), кронштейн; исполнение 04 - СКРО-01А-4-04 РЗБ-01А-01: БД бета-излучения типа БДБ-01-01 на основе счетчиков Гейгера-Мюллера, БЛК типа БЛК-03, кабель, кронштейн; исполнение 05 - СКРО-01А-4-05 РЗБ-01А-02: БД бета-излучения типа БДБ-01-01 (2 шт.) на основе счетчиков Гейгера-Мюллера, БЛК типа БЛК-03, кабель (2 шт.), кронштейн (2 шт.);

исполнение 06 - СКРО-01А-4-06 УДББ-01: БД бета-излучения типа БДБ-01 на основе счетчиков Гейгера-Мюллера, кронштейн; исполнение 07 - СКРО-01А-4-07 УДББ-01-01: БД бета-излучения типа БДБ-01 на основе счетчиков Гейгера-Мюллера, БКК типа БК-02, кронштейн; исполнение 08 - СКРО-01А-4-08 УДББ-01-02: БД бета-излучения типа БДБ-01 на основе счетчиков Гейгера-Мюллера, БКК типа БК-01, БС типа БС-01, кронштейн.

Принцип действия БД и УД комплекса основан на преобразовании энергии излучения в электрические сигналы, обрабатываемые БЛК, подсчете числа импульсов для дальнейшего вычисления плотности потока бета-частиц, МАЭД фотонного и нейтронного излучения, МПД фотонного излучения. Обмен информацией между БД или УД и БЛК комплекса осуществляется по магистральному последовательному каналу с интерфейсом RS-485.

Комплекс может использоваться при контроле радиационной обстановки на различных радиологических объектах, в составе систем физической защиты АЭС, радиохимических производств, при хранении ядерных материалов, а также широким кругом потребителей, которые по роду своей деятельности связаны с контролем радиационной обстановки.

БЛК осуществляют функции управления работой комплекса: сбор и отображение данных, полученных от УД и БД, задание команд управления и др.

БС осуществляют выдачу световой и звуковой сигнализации.

Комплекс имеет гибкую структуру и может содержать в произвольном сочетании: с блоком БЛК-01 до восьми УД; с блоком БЛК-01-01 или БЛК-03 - до двух БД или УД. УД и БД могут быть рассредоточены в пространстве на расстоянии до 1200 м от БЛК комплекса.

При наличии соответствующей методики выполнения измерений (МВИ), аттестованной в установленном порядке, комплекс с соответствующим БД может быть откалиброван в единицах поверхностной активности (Бк/см2) для контроля поверхностной активности (загрязненности) бета-излучающим радионуклидом при строго определенных условиях - фиксированной геометрии измерений и конкретного бета-излучающего радионуклида.

Для проверки работоспособности СКРО-01А-1 УДБГ-01/УДБГ-01-02/УДБГ-01-03/УДБГ-04-04/УДБГ-04-05 может поставляться устройство УК-01.

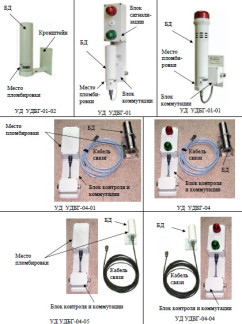

Внешний вид составных частей комплекса, места пломбировки от несанкционированного доступа и размещения знака утверждения типа приведены на рисунках 1 - 5.

БД

Блок

сигнали

зации

О

, я

0

ЯР

т

БД

Кронштейн

: = :

БД

Место

пломби

ровки

* *

Блок

коммутации

УД УДБГ-01-02

УД УДБГ-01

Блок

коммутации

УД УДБГ-01-01

Блок контроля и коммутации

УД УДБГ-04-01

?

БД

и коммутации

УД УДБГ-04

t а; г- ■

Блок контроля и коммутации

УД УДБГ-04-03

БД БДБ-01-01

БД БДБ-05

БД

Кронштейн

УД УДББ-01-02

Программное обеспечение

Программное обеспечение (далее - ПО) комплекса состоит из двух вариантов встроенного ПО, записанного в постоянное запоминающее устройство (далее - ПЗУ) составных частей комплекса:

- ПО, записанное в ПЗУ УД и БД в виде программного кода вместе с градуировочными коэффициентами и константами и предназначенное для расчёта и вывода измеренных значений МАЭД, МПД, плотности потока бета-частиц, выдачи управляющих сигналов на сигнализацию, контакты реле и т.п.

Лист № 7 Всего листов 14

- ПО, записанное в ПЗУ БЛК в виде программного кода и предназначенное для считывания измерительной информации с УД или БД и отображения на БЛК.

Идентификационное наименование поставляемого ПО указывается в паспортах на УД, БД

и БЛК.

Идентификационные данные ПО приведены в таблице 1. Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики комплексов приведены в таблицах 2 и 3. Таблица 2

Знак утверждения типа

наносится на титульный лист формуляра ДЦКИ.412112.001ФО типографским способом или специальным штемпелем и на заднюю (боковую) стенку УД (БД) методом сеткографии или путем приклеивания шильдика.

Комплектность

Комплект поставки приведен в таблице 4. Таблица 4

осуществляется в соответствии с разделом 6 документа ДЦКИ.412112.001РЭ «Комплекс средств контроля радиационной обстановки СКРО-01А. Руководство по эксплуатации», утвержденным ФГУП «ВНИИФТРИ» 24 января 2014 г.

Основные средства поверки:

-    государственный первичный эталон единиц поглощенной дозы и мощности поглощенной дозы фотонного и электронного излучений ГЭТ 38-2011, диапазон измерений от 6,010-3 до 4,5-10 Гр/мин, пределы допускаемой относительной погрешности измерений ± 1 %;

-    установка поверочная дозиметрическая гамма-излучения УПГД-2М-Д (рег. № 32425-06),

7    2

диапазон МЭД от 510 до 510 Зв/ч, пределы допускаемой относительной погрешности измерений ± 5 % (Р=0,95);

-    вторичный эталон единиц мощности поглощенной и эквивалентной доз нейтронного излучения ВЭТ 117-1-82, диапазон значений мощности эквивалента дозы от 5-10-10 до 1 • 10-5 Зв/с, пределы допускаемой относительной погрешности ± 6 % (Р=0,95);

-    источники радионуклидные бета-излучения метрологического назначения закрытые ти-

2    4

па ИМН, активность от 10 до 10 Бк, пределы допускаемой относительной погрешности ± 6 %.

Сведения о методах измерений

Комплекс средств контроля радиационной обстановки СКРО-01А. Руководство по эксплуатации. ДТТКИ 412112 001 РЭ

Нормативные документы и технические документы, устанавливающие требования к комплексам средств контроля радиационной обстановки СКРО-01А

1    ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.

2    ГОСТ 8.070-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений.

3    ГОСТ 8.347-79 Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений мощности поглощенной и эквивалентной доз нейтронного излучения.

4    ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические

условия.

5    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

6    Комплекс средств контроля радиационной обстановки СКРО-01А. Технические условия. ДТТКИ 412112 001 ТУ

Рекомендации к применению

Осуществление деятельности в области охраны окружающей среды.

Осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях. Выполнение работ по обеспечению безопасных условий и охраны труда.

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
