Тензорезисторы фольговые универсальные MT типов E, C, L, N, W, S, 56901-14

Назначение

Тензорезисторы фольговые универсальные MT типов E, C, L, N, W, S предназначены для измерений деформаций поверхности машин и конструкций и для использования в качестве чувствительных элементов измерительных преобразователей.

Описание

Принцип измерений тензорезисторами основан на получении изменяющихся во времени выходных сигналов в зависимости от изменения электрического сопротивления проводника чувствительного элемента тензорезистора при изменении его геометрических размеров.

Тензорезисторы являются приклеиваемыми фольговыми термокомпенсированными изделиями и предназначены для однократной наклейки на поверхности деформируемого объекта.

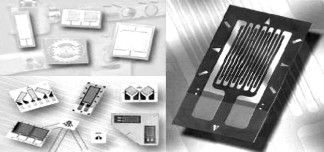

Конструктивно тензорезисторы состоят из чувствительного элемента -металлической резистивной решетки, расположенной на полиимидном подкладочном материале (подложке). Чувствительный элемент тензорезисторов выполнен методом фотолитографии на фольге из сплава металлов. От воздействия внешних факторов окружающей среды чувствительный элемент тензорезисторов сверху защищен пленочным слоем непроводящего материала (протекторная защита).

Тензорезисторы МТ имеют исполнения: одноэлементные (одинарные); однослойные розетки, многоэлементные (многослойные розетки); исполнение для специального применения. Особенностью тензорезистивных розеток является расположение двух, трех или более чувствительных элементов (решеток) на одной подложке под определенными углами (45°, 90°, 120°, 180°). Подобное конструктивное исполнение позволяет проводить измерения деформации сдвига или измерять деформацию объекта в двух и более осевых направлениях, совпадающих с главными осями тензорезисторов.

В зависимости от сочетаний материалов: подложки, чувствительного элемента, слоя протекторной защиты, а также в зависимости от количества отдельных тензорезистивных слоев, собранных в электрическую схему на одной подложке, выпускаются несколько типов с большим количеством модификаций тензорезисторов MT.

Маркировка тензорезисторов, содержащая 7 групп символов, которые отражают конструктивные особенности тензорезисторов, а также условия их применения, приведена ниже:

MT- Х-_Х-    ХХ- ХХХХ- ХХ- ХХХ- Х

[I] [II] [III] [IV] [V] [VI] [VII]

Символы группы [I] - буквенные индексы в этой группе символов определяют конструктивное исполнение тензорезистора. Выпускаются следующие исполнения тензорезисторов:

-    E - тензорезисторы общего применения на подложке из литьевого полиимида, в том числе сборки нескольких тензорезисторов на одной подложке, с открытыми резистивными слоями;

-    С - тензорезисторы общего применения на подложке из литьевого полиимида, герметизированные полиамидным компаундом;

-    N - тензорезисторы общего применения на тонкой подложке из литьевого полиимида и усиленными гибкими выводами с открытым резистивным слоем;

-    W - тензорезисторы на подложке из литьевого полиимида, герметизированные полиамидным компаундом, с усиленными присоединительными проводниками;

-    S - тензорезисторы на подложке из литьевого полиимида, герметизированные полиамидным компаундом, с распаечными контактными площадками;

-    L - тензорезисторы на подложке из литьевого полиимида, герметизированные полиамидным компаундом, с распаечными контактными площадками с заранее подсоединенными к ним выводами длиной 20мм.

Символы группы [II] - буквенные индексы в этой группе символов определяют материал и технологическое исполнение резистивной решетки (фольги) тензорезистора. Выпускаются тензорезисторы с резистивными решетками из следующих материалов:

-    А - самотермокомпенсированная константановая фольга;

-    Р - отожженная константановая фольга;

-    D - изоупругая константановая фольга;

-    К - фольга из хромоникелевых сплавов.

Символы группы [III] - (номер S-T-C), цифровой индекс в этой группе указывает величину температурного коэффициента линейного расширения материала, на котором будет использоваться датчик, в единицах 10-6/°C. Выпускаются тензорезисторы, которые могут применяться со следующими номерами S-T-C:

-    тензорезисторы с резистивными решетками группы А: 00, 03, 05, 06, 09, 13, 15, 18, 30, 40, 50;

-    тензорезисторы с резистивными решетками группы Р: 08, 40.

Символы группы [IV] - цифровой индекс в этой группе обозначений указывает на величину длины базы тензорезистора, мм.

Символы группы [V] - буквенные индексы этой группы указывают конфигурацию решетки и конструктивное исполнение проволочных гибких выводов тензорезистора.

Символы группы [VI] - цифровой индекс в этой группе обозначений указывает на величину сопротивления тензорезистора, Ом.

Символы группы [VII] - буквенный индекс в этой группе указывает дополнительные опции по конструктивному исполнению контактных площадок (выводов) тензорезистора.

Соответствие номера S-T-C и материала, на который наклеивается датчик, приведено в таблице 1.

Таблица 1.

Пример маркировки тензорезисторов фольговых универсальных MT: MT-EA-06-6.35BG-120W. В этом обозначении:

-    MT - торговая марка;

-    E - тензорезисторы общего применения на подложке из литьевого полиимида с открытым резистивным слоем;

-    A - материал резистивной решетки самотермокомпенсированная константановая фольга;

-    06 - номер S-T-S, (возможна самотермокомпенсация при наклеивании на материалы с коэффициентом линейного расширения (9^11,5)* 10-6/°С);

-    6.35 - база тензорезистора, длина измерительной решетки;

-    BG - конфигурация решетки и конструктивное исполнение проволочных гибких выводов тензорезистора с обозначением по каталогу BG;

-    120 - сопротивление тензорезистора, Ом;

-    W - герметизированные полиамидным компаундом с распаечными контактными площадками.

Основные технические характеристики тензорезисторов фольговых универсальных MT приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на титульный лист паспорта, прилагающегося к партии тензорезисторов фольговых универсальных MT типов E, C, L, N, W, S, типографским способом.

Комплектность

поставки тензорезисторов фольговых универсальных MT типов E, C, L, N, W, S приведена в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП РТ 1986-2013 «Тензорезисторы фольговые универсальные MT типов E, C, L, N, W, S. Методика поверки», утверждённому ГЦИ СИ ФБУ «Ростест -Москва» 08 октября 2013 г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

-    омметр цифровой Щ-34, верхние пределы диапазонов измерений сопротивлений 100 Ом, 1 кОм, 10 кОм, 100 кОм, 1 мОм, 10 мОм, 100 мОм, 1 ГОм. Погрешность измерений ±(0,1+0,02(Rk/Rx-1), где Rk - верхний предел диапазона измерений; Rx - значение измеряемой величины;

-    установка калибровочная с балками постоянного сечения, нагружаемыми по схеме чистого изгиба, пределы максимального значения относительной погрешности измерения (воспроизведения) деформации ±0,25%;

-    усилитель измерительный многоканальный QuantumX MX-840A, ± 10 мВ/В, погрешность измерений - ± (0,002-К + 3 е.м.р.) - при статических измерениях.

Нормативные и технические документы, устанавливающие требования к тензорезисторам фольговым универсальным MT типов E, C, L, N, W, S

1.    ГОСТ 8.543-86. ГСИ. Государственная поверочная схема для средств измерений деформации.

2.    ГОСТ 21616-91. Тензорезисторы. Общие технические условия.

3.    Техническая документация фирмы изготовителя “Vishay Precision Group”, США.

Рекомендации к применению

-    для применения вне сферы государственного регулирования обеспечения единства измерений.
