Номер в госреестре | 56904-14 |
Наименование СИ | Система измерительная для стендовых испытаний узлов и агрегатов вертолетов |
Обозначение типа СИ | СИСТ-40 |
Изготовитель | ООО "ПКЦ Системы ТРИАЛ", г.Москва |
Год регистрации | 2014 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Система измерительная для стендовых испытаний узлов и агрегатов вертолетов СИСТ-40 (далее - система) предназначена для измерений коэффициента рассогласования тензомоста и частоты переменного тока, а также для регистрации и отображения результатов измерений и расчетных величин.
Функционально система состоит из измерительных каналов (ИК):
- ИК коэффициента рассогласования тензомоста;
- ИК частоты переменного тока.
Принцип действия ИК коэффициента рассогласования тензомоста основан на преобразовании аналогового сигнала от тензомоста в цифровой код, с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК, результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Принцип действия ИК частоты переменного тока основан на компьютерной обработке электрического сигнала в ряд Фурье и выделении основной гармоники.
Конструктивно система представляет собой стойку управления с размещенными в ней консолью управления с блоком согласования датчиков, ПЭВМ, внутри которой смонтирован аналого-цифровой преобразователь (АЦП), и источником бесперебойного питания. Блоки усилителей НУТ-8 (далее - блоки НУТ-8) с нормирующими преобразователями CPJ RailDIN выполнены в отдельных корпусах и установлены на испытательном стенде.
По условиям эксплуатации система удовлетворяет требованиям группы УХЛ 4.2 ГОСТ 15150-69 с диапазоном рабочих температур от 10 до 30 оС и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 оС.

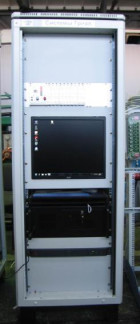

Внешний вид стойки управления системы и место нанесения наклеек приведены на рисунке 1.
Внешний вид блока НУТ-8 приведен на рисунке 2.
Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце стойки управления, запираемого ключом (рисунок 3).
Метрологически значимая часть программного обеспечения (ПО) системы представляет собой:
- Garis.exe - основной исполняемый файл;
- метрологически значимые модули:
- GarisGrad.dll - фильтрация, градуировочные расчеты;
- GarisAspf.dll - вычисление амплитуды, статики, фазы, частоты и других интегральных параметров сигнала;
- GarisInterpreter.dll - интерпретатор формул вычисляемых каналов;
- драйверы платы L780 фирмы L-Card - файлы ldevpci.sys, ldevs.sys.
ПО Гарис позволяет проводить измерения коэффициента рассогласования тензомо-ста и частоты переменного тока, осуществлять необходимые настройки.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Наименование ПО | Идентификационное наименование ПО | Номер версии (иден-тификаци-онный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
Гарис (Гибкий Адаптивный Регулятор для Испытательных Систем): многоканальные статические и динамические испытания | Гарис | 0.195 | 13fbd33db3c2fc170828c 29e667cf3d2 | md5 md5 |
Драйверы платы L780 фирмы L-Card | ldevpci.sys | 6.0.2.0 | 0f7816797e8124624340 dcd93a677e2b | |
ldevs.sys | - | 5f413d1e66bccb6a261f5 3e714218f29 | ||
Метрологически значимые модули | GarisGrad.dll | 1f4635a21a99f1273dff5 e796bee6ff9 | ||
GarisAspf.dll | 194871dff7167e7220329 13377f6a8a0 | |||
GarisInterpre- ter.dll | 1b81ee91d1a68a1b6f6f0 4c06b434198 |
Метрологически значимая часть ПО системы и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений. Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
ИК коэффициента рассогласования тензомоста
Диапазон измерений коэффициента рассогласования тензомоста,
мВ/В........................................................................................от минус 2,5 до 2,5.
Пределы допускаемой приведенной (к верхнему пределу (к ВП)) погрешности
измерений коэффициента рассогласования тензомоста, %.......................................± 1,0.
Количество ИК........................................................................................20.
ИК частоты переменного тока
Диапазоны измерений частоты переменного тока, Гц.............от 1 до 5; свыше 5 до 50.
Пределы допускаемой приведенной (к ВП) погрешности измерений частоты переменного тока, %.......................................................................................................± 0,5.
Количество ИК...........................................................................................1.
Общие характеристики Габаритные размеры (длинахширинахвысота), мм, не более:
- стойка управления................................................................................600 х 600 х 1700;
- блок НУТ-8............................................................................................350x300x150.
Масса, кг, не более:
- стойка управления...............................................................................................145;
- блок НУТ-8...........................................................................................................5.
Параметры питания от сети переменного тока:
- напряжение, В......................................................................................................................220 ± 22;
Лист № 4 Всего листов 5
- частота, Гц................................................................................................................................50 ± 1.
Потребляемая мощность, В-А, не более............................................................................500.
Срок службы, лет ............................................................................................................................10.
Знак утверждения типа средства измерений наносится типографским способом на титульный лист руководства по эксплуатации и на переднюю часть стойки управления в виде наклейки.
Комплект поставки приведен в таблицах 2 и 3.
Таблица 2
Наименование СИ | Обозначение | Количество |
1 Блок усилителей НУТ-8, в том числе: | СТ029.00.00.000-07 | 3 |
1.1 Нормирующий преобразователь | CPJ Rail DIN | 8 |
2 Стойка управления, в том числе: | СТ252.30.00.000 | 1 |
2.1 Блок согласования датчиков БСД-4, | 1 | |
в том числе: | ||
2.1.1 Блок контроля | 1 | |
2.1.2 Блок управления | 8 | |
2.2 Системный блок | AMD Atlon II X2 240/ | |
2,8 ГГц/1024Мb/500Gb | 1 | |
(встроенные LAN, USB) | ||
2.3 Монитор | AcerV-193 | 1 |
2.4 Клавиатура | Genius | 1 |
2.5 Мышь | GeniusNet Scroll | 1 |
2.6 Источник бесперебойного питания | Smart UPS 450 | 1 |
2.7 АЦП (с процессором) | L-780-85 | 1 |
3 Комплект кабелей измерительных | 1 | |
Программное обеспечение | Гарис | 1 |
5 Формуляр | СТ252.20.00.000 ФО | 1 |
6 Руководство по эксплуатации | СТ252.20.00.000 РЭ | 1 |
7 Методика поверки | СТ03-014.01 МП | 1 |
Таблица 3 - Комплект ЗИП
Наименование | Обозначение | Количество |
1 Кабель для поверки | СТ020.00.15.000 | 1 |
2 Кабель АЧХ | СТ020.00.04.000-03 | 1 |
осуществляется по документу СТ03-014.01 МП «Инструкция. Система измерительная для стендовых испытаний узлов и агрегатов вертолетов СИСТ-40. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в феврале 2014 г.
Основные средства поверки:
- калибратор К3607 (рег. № 41526-09): диапазон воспроизведения коэффициента преобразования от минус 5 до 5 мВ/В, класс точности 0,025;
- генератор сигналов специальной формы ГСС-05 (рег. № 30405-05): диапазон частот от 100 мкГц до 5 МГц, пределы допускаемой абсолютной погрешности установки частоты (F) ± (5 10-6 -F+1 мкГц).
Излагаются в руководстве по эксплуатации «Система измерительная для стендовых испытаний узлов и агрегатов вертолетов СИСТ- 40. СТ252.20.00.000 РЭ».
Нормативные и технические документы, устанавливающие требования к системе измерительной для стендовых испытаний узлов и агрегатов вертолетов СИСТ-40
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
Программа периодических усталостных испытаний модуля втулки рулевого винта 286-3914
000 ПМ-3.
Техническая документация изготовителя.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Зарегистрировано поверок | 1 |
Поверителей | 1 |
Актуальность данных | 22.11.2024 |
