Расходомеры ультразвуковые US мод. US Echo II и US BR 473, 56905-14

Назначение

Расходомеры ультразвуковые US, модели US Echo II и US BR 473 (далее-расходомеры), предназначены для измерений объемного расхода, объема холодной и горячей воды (теплоносителя) в напорных трубопроводах, в том числе в составе узлов учета, информационно-измерительных систем и измерительных комплексов.

Описание

Принцип действия расходомера основан на измерении разности времени прохождения ультразвукового сигнала в двух направлениях: по потоку и против потока воды. Указанная разность времени, значение которой пропорционально средней скорости потока воды, преобразуется в выходной импульсный сигнал. Измеренный объем воды пропорционален количеству выходных импульсов, а расход - частоте следования импульсов.

Выпускается две модели расходомера: US Echo II и US BR 473.

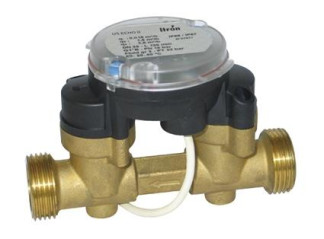

Модель US Echo II используется для измерений в трубопроводах диаметром от 15 до 50 мм (см. рис. 1). Расходомер представляет собой моноблок, состоящий из двух частей: измерительного участка с установленными первичными ультразвуковыми преобразователями (1) и электронного блока (2). Верхняя крышка приспособлена для установки на ней вычислителей (в том числе тепловычислителей). Расходомер US Echo II подключается к вычислителю или импульсному генератору Pulse Box с помощью кабеля, через который осуществляется питание расходомера и передача данных. Для расходомеров диаметром 15 и 20 мм предусмотрено специальное резьбовое соединение для установки температурного датчика.

2

1

Расходомер US Echo II поставляется в двух вариантах исполнения: с резьбовым креплением или фланцевым креплением (см. рис. 2).

Верхняя крышка расходомера используется для опломбировки путем наложения пломб на винты крышки, места пломбировки указаны на рис. 3.

Модель US BR 473 используется для измерений в трубопроводах диаметром от 65 до 100 мм. Расходомер (см. рис. 4) представляет собой моноблок, состоящий из двух частей: измерительного участка (1) и электронного блока (2). Расходомер поставляется в комплекте со специальным адаптером, который упрощает установку тепловычислителей (3).

Расходомер US BR 473 подключается к вычислителю или импульсному генератору Pulse Box с помощью кабеля, через который осуществляется питание расходомера и передача данных.

Степень защиты составных частей расходомеров US от проникновения пыли и влаги не ниже IP66 по ГОСТ 14254-96.

Программное обеспечение

Расходомеры имеют встроенное и внешнее программное обеспечение. Встроенное программное обеспечение реализует функции диагностики и преобразования результатов измерений в выходной импульсный сигнал. Идентификационные данные встроенного ПО приведены в Таблице 1.

Таблица 1

* идентификация ПО осуществляется только по номеру версии.

Нормирование метрологических характеристик расходомера проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомера.

Уровень защиты ПО от преднамеренных и непреднамеренных изменений - А по МИ 3286-2010.

*В зависимости от исполнения

Знак утверждения типа наносят на эксплуатационную документацию типографским способом и на электронный блок расходомера в виде наклейки.

Комплектность

Поверка

осуществляется по документу МП 2550-0230-2013 «Расходомеры ультразвуковые US, модели US Echo II и US BR 473. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 25.12.2013 г.

Перечень эталонов, применяемых при поверке:

-    установка проливная поверочная, диапазон воспроизведений расхода воды не менее Qmin -Qmax, относительная погрешность измерений расхода не более ± 0,6 %.

Сведения о методах измерений

Методы измерений изложены в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым US

1.    ГОСТ 8.510-2002 “ГСИ.Государственная поверочная схема для средств измерений объема и массы жидкости”.

2.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

-    выполнение государственных учетных операций,

-    осуществление торговли и товарообменных операций
