| Номер в госреестре | 56908-14 |
| Наименование СИ | Анализаторы фотометрические автоматические |
| Обозначение типа СИ | АФА-1 |
| Изготовитель | ООО "ЛЮМЭКС-АвтоХимКонтроль", г.С.-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 28.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Анализаторы фотометрические автоматические АФА-1 Назначение средства измерений
Анализаторы фотометрические автоматические АФА-1 предназначены для определения цветности и измерения массовой концентрации ионов металлов и ПАВ в пробах питьевой, природной, технологической и очищенной сточной воды.
Принцип действия анализаторов состоит в отборе пробы, смешении определенного количества пробы с реагентами для получения цветной реакции и последующего измерения оптической плотности полученного окрашенного раствора на рабочей длине волны. Значения массовой концентрации компонентов и цветность определяют на основе величины оптической плотности по градуировочной зависимости с помощью встроенного микропроцессора.
Анализаторы представляют собой стационарные промышленные приборы, состоящие из фотометра, насосов и клапанов гидравлического блока для подачи пробы и реагентов, а также электронно-вычислительного блока. Выпускаются в 10-и исполнениях, отличающихся набором реагентов и рабочей длиной волны фотометра.
Анализатор оснащен алфавитно-цифровым дисплеем и клавиатурой, с помощью которой осуществляется управление работой прибора, аналоговым выходом и интерфейсом RS-232, предназначенными для передачи данных на внешние устройства.

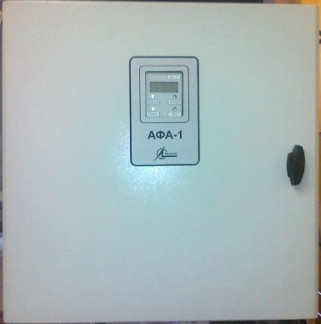

Внешний вид анализаторов АФА-1 приведен на рисунке 1.
Анализаторы оснащены встроенным ПО, которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные. Идентификационные данные программно обеспечения приведены в таблице 1
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма для версии V23.11) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| AFA | AFA.hex | V23.11 и выше | 2F0E7F48 | CRC-32 |
Все ПО является метрологически значимым и выполняет следующие функции:
■ управление прибором;
■ установка режимов работы прибора;
■ измерение оптической плотности проб:
■ обработка и хранение результатов измерений
■ построение градуировочных зависимостей;
■ проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.
Метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2
| Ис пол нение | Кодо вое обо значе ние | Определяемый компонент и его размерность | Диапазон показаний | Диапазон измерений | Пределы допускаемого значения относительной погрешности (в зависимости от диапазона измерений), % | |
| 001 | СКАТ- 1(с) | Цветность воды по шкале ХКШ1, градусы цветности | от 0 до 140 | от 10 до 140 | от 10 до15 св. 15 до50 св.50 до140 | ± 50 ± 20 ± 10 |
| 002 | АЖ-2 | Массовая концентрация ионов железа, мг/дм3 | от 0 до 10 | от 0,05 до 10 | от 0,05 до 1,0 св. 1,0 до 5,0 св. 5,0 до 10,0 | ± 50 ± 30 ± 20 |
| 003 | АК-2 | Массовая концентрация ионов кобальта (П,Ш), мкг/дм3 | от 0 до 1 000 | от 5 до 1 000 | от 5,0 до 100 св. 100 до 500 св. 500 до 1 000 | ± 50 ± 30 ± 20 |
| 004 | АМар-2 | Массовая концентрация ионов марганца (II), мкг/дм3 | от 0 до 1 000 | от 5 до 1 000 | от 5,0 до 100 св. 100 до 500 св. 500 до 1 000 | ± 50 ± 30 ± 20 |
1 ХКШ - хром кобальтовая шкала
| 005 | АМед-2 | Массовая концентрация ионов меди (II), мкг/дм1 | от 0 до 100 | от 5 до 100 | от 5,0 до 10 св. 10 до 50 св. 50 до 100 | ± 50 ± 30 ± 20 |
| 006 | АКад-2 | Массовая концентрация ионов кадмия, мкг/дм3 | от 0 до 100 | от 1 до 100 | от 1 до 50 св. 50 до 100 | ± 50 ± 30 |
| 007 | АСв-2 | Массовая концентрация ионов свинца, мкг/дм3 | от 0 до 100 | от 10 до 100 | от 10 до 100 | ± 50 |
| 008 | - О | Массовая концентрация ионов цинка (II), кг/дм3 | от 0 до 100 | от 5,0 до 100 | от 5 до 100 | ± 50 |
| 009 | ФЛЮО- РАТ- АПАВ-2 | Массовая концентрация АПАВ2, мг/дм3 | от 0 до 2,0 | от 0,05 до 2,0 | от 0,05 до 0,10 св. 0,10 до 1,0 св. 1,0 до 2,0 | ± 50 ± 30 ± 20 |
| 010 | ФЛЮО- РАТ- КПАВ-2 | Массовая концентрация КПАВ3, мг/дм3 | от 0 до 1,0 | от 0,05 до 1,0 | от 0,05 до 0,10 св. 0,10 до 1,0 | ± 50 ± 30 |
Таблица 3
| Напряжение питания переменного тока частотой 50±1 Гц, В | 220+22-33 |
| Потребляемая мощность, В-А, не более | 50 |
| Габаритные размеры, мм, не более | 600x600x250 |
| Масса, кг, не более | 50 |
| Время установления рабочего режима, мин, не более | 30 |
| Время непрерывной работы без корректировки градуировки, ч, не менее | 8 |
| Продолжительность однократного измерения, мин, не более | 30 |
| Наработка на отказ, ч, не менее | 20000 |
| Средний срок службы, лет | 5 |
| Условия эксплуатации: 0/-ч -диапазон температур окружающей среды, C -диапазон относительной влажности (при 25 oC) , % -диапазон атмосферного давления, кПа | от 15 до 30 не более 80 от 84 до 106 |
Наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на левую стенку корпуса анализатора в виде наклейки.
Комплект поставки определяется заказом и отражается в спецификации; базовый комплект включает:
- анализатор;
- руководство по эксплуатации;
- паспорт;
- комплект ЗИП;
- методику поверки МП-242-1485-2013.
осуществляется по документу МП-242-1485-2013 «Анализаторы фотометрические автоматические АФА-1. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 15.12.2013 г.
Основные средства поверки:
1. Стандартный образец цветности водных растворов (хром-кобальтовая шкала)
ГСО 9608-2010.
2. Стандартные образцы состава водных растворов ионов меди ГСО 7998-93, ионов кадмия ГСО 6690-93, ионов цинка ГСО 8053-94, ионов свинца ГСО 7012-93, ионов марганца ГСО 8056-94, ионов кобальта ГСО 8089-94.
3. Стандарт-титр раствора соли закиси железа и аммония двойной сернокислой (соль Мора) по ТУ 2642-001-33813273-97, молярная концентрация 0,05 моль/дм3 (0,05н).
4. Стандартный образец состава додецилсульфата натрия (анионные ПАВ) ГСО 8049-94.
5. Стандартный образец состава цетилпиридиния хлористого (анионные и катионные ПАВ) ГСО 8068-94.
Методика измерений приведена в документе «Анализаторы фотометрические автоматические АФА-1. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к анализаторам фотометрическим АФА-1
Технические условия ТУ 4215-633-59481510-2009
При осуществлении деятельности в области охраны окружающей среды.
