Анализаторы размеров частиц Nano partica SZ-100, 56910-14

Назначение

Анализаторы размеров частиц Nano partica SZ-100 (далее - анализаторы) предназначены для измерения средних диаметров частиц в коллоидных системах.

Описание

Принцип действия основан на методе динамического рассеяния оптического излучения в соответствии с ГОСТ Р 8.774-2011 «ГСИ. Дисперсный состав жидких сред. Определение размеров частиц по динамическому рассеянию света». Диспергированные в анализируемой пробе частицы рассеивают падающее оптическое излучение, создаваемое твердотельным лазером с диодной накачкой. Рассеянное частицами излучение регистрируется фотоэлектронными умножителями, расположенными под углами 90° и 173°. Вследствие Броуновского движения частиц возникают флуктуации интенсивности рассеянного излучения. На основе получаемой автокорреляционный функции, содержащей информацию о коэффициенте диффузии флуктуаций, вычисляется средний диаметр частиц.

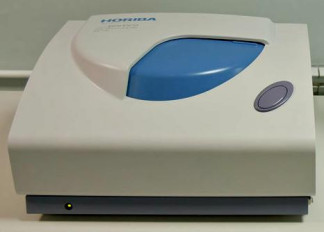

Конструктивно анализаторы состоят из одного блока, в котором размещена оптикоаналитическая система и кюветный отсек, конструкция которого реализует два способа анализа пробы: установку кюветы с анализируемым образцом в специальное гнездо или установку проточной кюветы, через которую проба прокачивается посредством внешней системы пробоподачи.

Анализаторы выпускаются в двух исполнениях: SZ-100-S и SZ-100-Z. Отличительной особенностью исполнения SZ-100-Z является реализация технической возможности оценивать дзета-потенциал частиц в анализируемой пробе. Также оба исполнения позволяют оценивать молекулярный вес частиц.

Электрическое питание анализаторов осуществляется от сети переменного тока. Представление результатов измерений предусмотрено в виде таблиц и графиков с указанием средних диаметров частиц.

Анализаторы имеют следующее программное обеспечение (ПО): встроенное и автономное «SZ-100». Встроенное ПО предназначено для обеспечения работоспособности электронных компонентов анализатора. Автономное ПО «SZ-100» предназначено для установки режимов измерений, выполнения измерений, настройки параметров отображения результатов измерений, сохранения результатов измерений и т.д.

Управление анализаторами осуществляется с помощью автономного ПО «SZ-100», инсталлированного на персональный компьютер, посредством интерфейса связи USB. К метрологически значимой части автономного ПО относится файл «NextSpec.exe». К метрологически значимой части встроенного ПО относится всё ПО.

Идентификационные данные ПО приведены в таблице 1.

Примечание таблице 1.

Таблица 1

Допускается применение ПО с номером версии не ниже указанной в

Анализаторы имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010. При нормировании метрологических характеристик анализаторов учтено влияние ПО «SZ-100».

Технические характеристики

Диапазон показаний средних диаметров частиц, мкм Диапазон измерений средних диаметров частиц, мкм Пределы допускаемой относительной погрешности, % Габаритные размеры (Д х Ш х В), мм Масса, кг

1.

2.

3.

4.

5.

6. 7.

от 0,0003 до 8 от 0,01 до 1 ±20

528 х 385 х 273

25

150

Потребляемая мощность, В-А

Электрическое питание: от внешней сети переменного тока с напряжением (230 ± 23) В и частотой (50 ± 1) Гц.

8.    Наработка на отказ, ч, не менее

5000

5

от 15 до 35 от 10 до 80 от 84 до 106,7

9.    Средний срок службы, лет

10.    Условия эксплуатации:

-    диапазон температуры окружающей среды, °С

-    диапазон относительной влажности, %

-    диапазон атмосферного давления, кПа

Знак утверждения типа

Комплектность

Основная комплектность поставки анализаторов приведена в таблице 2.

Таблица 2

Поверка

осуществляется по документу МП-242-1610-2014 «Анализаторы размеров частиц Nano partica SZ-100. Методика поверки», утверждённому «20» января 2014 г. ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева».

Основные средства поверки:

стандартный образец диаметра наносфер золота в жидкой среде (комплект 3Н), ГСО 9629-2010; государственный стандартный образец гранулометрического состава Д050 (монодисперсный полистирольный латекс), ГСО 7968-2001.

Сведения о методах измерений

Методика измерений приведена в эксплуатационной документации на анализаторы.

Нормативные и технические документы, устанавливающие требования к анализаторам размеров частиц Nano partica SZ-100

1.    ГОСТ 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».

2.    ГОСТ Р 8.774-2011 «ГСИ. Дисперсный состав жидких сред. Определение размеров частиц по динамическому рассеянию света».

3.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
