| Номер в госреестре | 56913-14 |
| Наименование СИ | Анализаторы расхода газов портативные |
| Обозначение типа СИ | VT305 |
| Изготовитель | "Fluke Biomedical", США |
| Год регистрации | 2014 |
| Срок свидетельства | 28.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы расхода газов портативные VT305 (далее анализаторы) предназначены для измерений давления, расхода, объема, объемной доли кислорода, атмосферного давления и температуры при тестировании, калибровке и проверки основных функций применяемых в медицине аппаратов ингаляционного наркоза и искусственной вентиляции легких.
Анализаторы представляют собой портативные приборы со специальными режимами для измерения параметров работы аппаратов ингаляционного наркоза и искусственной вентиляции легких (далее аппараты ИН и ИВЛ).
Установка режимов и параметров работы анализаторов осуществляются с помощью элементов управления, расположенных на передней панели анализатора. Результаты измерений и параметры режимов работы выводятся на дисплей анализатора.
Для измерения параметров работы аппаратов ИН и ИВЛ анализаторы подключаются к тестовому легкому и аппаратам ИН и ИВЛ с помощью комплекта принадлежностей.
Для измерения давления, воспроизводимого аппаратами ИН и ИВЛ, анализаторы через разъемы для измерения давления или канал для измерения высокого давления, расположенные на его задней панели, подключаются к тестовому легкому и аппаратам ИН и ИВЛ.
Измерение расхода и объема, воспроизводимых аппаратами ИН и ИВЛ, осуществляется при подключении анализаторов через канал потока к тестовому легкому и аппаратам ИН и ИВЛ.
Измерение объемной доли кислорода в среде, воспроизводимой аппаратами ИН и ИВЛ, выполняется с помощью датчика кислорода, подключаемого к измерительной ячейке на верхней панели анализаторов.
При тестировании, калибровке и проверки работы аппаратов ИН и ИВЛ анализаторы непрерывно измеряют атмосферное давление и температуру с помощью встроенных датчиков атмосферного давления и температуры.
Принцип действия анализаторов основан на преобразовании сигнала измеряемой величины, поступающего в измерительный преобразователь, в выходной сигнал, пропорциональный измеряемой величине. Для каждой измеряемой величины в анализаторах доступен выбор единиц измерений.
Для связи с компьютером и печати данных результатов измерений используются SD карта, интерфейсы аналогового выхода, RS-232, USB, Ethernet.
Анализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем. Программное обеспечение идентифицируется путем вывода на дисплей анализаторов на информационном экране номера версии программного обеспечения.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления программного обеспечения |
| «Fluke VT305» | «VT305» | 3.1 | Недоступен, вследствие защиты встроенного ПО от чтения и записи |
Анализатор имеет защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную фирмой-изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Уровень защиты «С» по МИ 3286-2010.

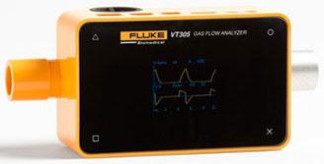

Фотография общего вида представлена на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
| № п/п | Наименование характеристики | Значение характеристики |
| 1 | 2 | 3 |
| 1 | Диапазон измерений давления, кПа | от минус 20 до плюс 20 |
| 1 | 2 | 3 |
| 2 | Пределы допускаемой погрешности при измерении давления: - абсолютной в диапазоне давления от минус 1,5 до плюс 1,5 кПа, кПа - приведенной в диапазонах давления от минус 20 до минус 1,5 кПа и от 1,5 до 20 кПа, % | ±0,01 ±0,75 |
| 3 | Диапазон измерений высокого давления, кПа | от 0 до 1000 |
| 4 | Пределы допускаемой погрешности при измерении высокого давления: - абсолютной в диапазоне давлений от 0 до 100 кПа, кПа - приведенной в диапазоне давления от 100 до 1000 кПа, % | ±1,0 ±1,0 |
| 5 | Диапазон измерений расхода, дм3/мин | от минус 300 до плюс 300 |
| 6 | Пределы допускаемой погрешности при измерении расхода: - абсолютной в диапазоне расхода от минус 5 до плюс 5 дм3/мин, дм3/мин - приведенной в диапазонах расхода от минус 300 до 3 3 минус 5 дм /мин и от 5 до 300 дм /мин, % | ±0,1 ±2,0 |
| 7 | Диапазон измерений объема, дм3 | от минус 10 до плюс 10 |
| 8 | Пределы допускаемой погрешности при измерении объема: - абсолютной в диапазоне объема от минус 1 до плюс 1 дм3, 3 дм - относительной в диапазонах объема от минус 10 до минус 33 1 дм и от 1 до 10 дм , % | ±0,02 ±2,0 |
| 9 | Диапазон измерений объемной доли кислорода, % | от 0 до 100 |
| 10 | Пределы допускаемой приведенной погрешности при измерении объемной доли кислорода, % | ±1,0 |
| 1 | Диапазон измерений атмосферного давления, кПа | от 60 до 120 |
| 11 | Пределы допускаемой приведенной погрешности при измерении атмосферного давления, % | ±1,0 |
| 12 | Диапазон измерений температуры, °С | от 0 до 50 |
| 13 | Пределы допускаемой абсолютной погрешности при измерении температуры, °С | ±0,5 |
| 14 | Напряжение питания от сети переменного тока, В | от 100 до 240 |
| 15 | Габаритные размеры, мм, не более | 114х60х70 |
| 16 | Масса, кг, не более | 0,4 |
| Наименование | Количество |
| Анализатор расхода газов портативный VT305 | 1 |
| Тестовое легкое AcculungII | 1 |
| Кислородный сенсор | 1 |
| Адаптер для кислородного сенсора | 1 |
| Кабель для кислородного сенсора | 1 |
| Соединение в виде входной трубы | 1 |
| Соединительная металлическая трубка для неинвазивного давления | 1 |
| Соединительная пластмассовая трубка для неинвазивного давления | |
| Защитный фильтр* | 1 |
| Сетевой адаптер | 1 |
| Вилки сетевого адаптера 4-х типов | |
| SD карта 2GB | 1 |
| SD адаптер | 1 |
| Кабель USB | 1 |
| Кабель Ethernet (2 м) | 1 |
| Сумка для переноски | 1 |
| Ремень | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| Компакт-диск с программным обеспечением для чтения данных на ПК* | 1 |
* поставляется по отдельной заявке потребителя.
осуществляется по документу МП 56913-14 «Анализаторы расхода газов портативные VT305. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ивановский ЦСМ» 12.11.2013 г.
При поверке используются следующие основные средства поверки:_
| № п/п | Наименование средства измерений | Метрологические характеристики | |
| Диапазон измерений | Погрешность, класс точности | ||
| 1 | Калибратор многофункциональный MC2-R | 0-10 кПа ±40 кПа -100.. .+200 кПа -100.. .+2000 кПа | ±(0,015 %П+0,025 %ВПИ) ±(0,015 %П+0,02 %ВПИ) ±(0,015 %П+0,01 %ВПИ) ±(0,035 %ВПИ) |
| 2 | Установка поверочная для счетчиков газа УПС-7,5 | 0,004-400 дм3 | ±0,5 % |
| 3 | Стенд для поверки спирометров СПС-02 | 1,8-90 дм3/мин 90-900 дм3/мин | ±0,008 дм3/мин ±0,26 % |
| 4 | ПГС в баллонах: азот нулевой воздух нулевой, кислород ОСЧ | Объемная доля О2 0,001 % 20,9 % 99,999 % | ±0,5 % ±0,001 % |
| 5 | Камера климатическая MHU-225 CSSA | -70...+100 °С | точность поддержания ±0,3 °С |
| 6 | Термометр сопротивления платиновый ПТС-10 | 0-250 °С | 1 разряд |
| 7 | Измеритель-регулятор температуры многоканальный прецизионный МИТ8.10М | -200.. +500 °С | ±(0,0035+10-5t) °С |
Приведены в документе «Анализатор расхода газов портативный VT305. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам расхода газов портативным VT305
Техническая документация изготовителя «Анализатор расхода газов портативный VT305. Руководство по эксплуатации».
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (для проведения испытаний и оценке работы аппаратов ингаляционного наркоза и искусственной вентиляции легких).
