| Номер в госреестре | 56915-14 |
| Наименование СИ | Расходомеры турбинные с вычислителями расхода |
| Обозначение типа СИ | HMC 065/F-71-DN100.PN160-14-TC05 (расходомеры) VTM-B.D.C.S.K-Ex (вычислители) |
| Изготовитель | "KEM Kuppers Elektromechanik GmbH", Германия |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Расходомеры турбинные HMC 065/F-71-DN100.PN160-14-TC05 (далее по тексту -расходомеры) с вычислителем расхода VTM-B.D.C.S.K-Ex (далее по тексту - вычислитель) предназначены для измерений объемного расхода и объема жидкого топлива, преобразования измеренных значений в унифицированные электрические выходные сигналы, а также индикации результатов измерений.
Принцип действия расходомера заключается в преобразовании скорости потока жидкости, проходящего через известное сечение, в частоту электрических импульсов. При этом частота импульсов пропорциональна мгновенному объемному расходу жидкости, а суммарное число подсчитанных импульсов - суммарному объему прошедшего через прибор вещества за заданный период времени.
Первичный преобразователь представляет собой корпус, в проточной части которого установлена крыльчатка, свободно вращающаяся в подшипниках корпуса под действием проходящего потока, а во внешней части находится электромагнитная катушка с магнитным сердечником. В результате взаимодействия лопастей вращающейся крыльчатки с магнитным полем датчика формируется электрический сигнал переменного тока, частота которого пропорциональна скорости вращения крыльчатки. После усиления и преобразования получается сигнал в виде прямоугольных импульсов. Дальнейшая обработка нормированного выходного сигнала с датчика импульсов проводится микропроцессорным преобразователем -вычислителем расхода с выдачей результатов на 8-позиционный 14-сегментный LCD дисплей и во внешние цепи.
Корпус вычислителя вращается на 360°, окно дисплея можно ступенчато вращать на 90°, обеспечивая оптимальное считывание показаний.

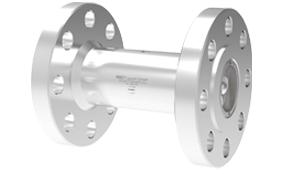

Внешний вид расходомера и вычислителя показаны на рисунках 1 и 2.
Расходомер имеет встроенное программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений, формирования параметров выходных сигналов, настройки и проведения диагностики.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм цифрового идентификатора ПО |
| ПО для вычислителя расхода VTM | VER-09.04 | не ниже 09.04 | не отображается | CRC16 |
Разделения на метрологически значимое ПО и метрологически незначимое ПО нет. ПО и настройки расходомера защищены от несанкционированного доступа с помощью паролей.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Основные метрологические и технические характеристики приведены в таблице 2. Таблица 2.
| Наименование характеристики | Значение параметра |
| Диапазон измерений расхода, м3/ч | От 6 до 120 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (объема), % | ±1,5 |
| Напряжение питания постоянного тока, В | от 12 до 30 |
| Потребляемая мощность, Вт, не более | 0,75 |
| Частота выходного сигнала, Гц | от 0 до 850 |
| Сила постоянного тока, мА | от 4 до 20 |
| Максимальное избыточное давление в трубопроводе, МПа | 16 |
| Диапазон температуры измеряемой среды, °С | от плюс 5 до плюс 90 |
| Диапазон кинематической вязкости измеряемой жидкости, мм2/с | от 1 до 100 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, без конденсата, % - атмосферное давление, кПа | от плюс 5 до плюс 60 от 5 до 95 от 84 до 106,7 |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP65 |
| Маркировка взрывозащиты | 0ExiaIICT4 |
| Габаритные размеры: - расходомера (диаметр фланцахдлина), мм, не более - вычислителя (длинахширинахвысота), мм, не более | 265x386 131x98x132 |
| Масса в сборе, кг, не более | 36 |
| Среднее время наработки на отказ, ч, не менее | 40 000 |
| Полный средний срок службы, лет, не менее | 12 |
наносится на корпус вычислителя в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
1. Расходомер турбинный HMC 065/F-71-DN100.PN160-14-TC05
зав. №01042322 1 шт .
зав. №01043322 1 шт.
1 шт.
1 шт.
2 шт. 2 экз. 2 экз.
2. Расходомер турбинный HMC 065/F-71-DN100.PN160-14-TC05
3. Вычислитель расхода VTM-B.D.C.S.K-Ex зав. №01451222
4. Вычислитель расхода VTM-B.D.C.S.K-Ex зав. №01452222
5. Импульный усилитель VTE/P
6. Паспорт
7. Методика поверки
осуществляется в соответствии с документом МП 56915-14 «Расходомер турбинный HMC 065/F-71-DN100.PN160-14-TC05 с вычислителем расхода VTM-B.D.C.S.K-Ex. Методика поверки», утвержденным ФГУП «ВНИИМС» в январе 2014 г.
Основное средство поверки: установка поверочная расходомерная «Водоучет» (Госреестр 40402-09), диапазон воспроизводимых расходов от 0,005 до 180 м /ч, относительная погрешность измерений объема (расхода) воды с помощью КСО и КПО не более 0,5 %.
приведены в паспорте.
Нормативные документы, устанавливающие требования к расходомерам турбинным HMC 065/F-71-DN100.PN160-14-TC05 с вычислителем расхода VTM-B.D.C.S.K-Ex
1. ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.
2. Техническая документация KEM Kuppers Elektromechanik GmbH, Германия.
Всего листов 4
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта - ТЭЦ 16 филиала ОАО «Мосэнерго».
