Номер в госреестре | 56924-14 |
Наименование СИ | Анализаторы сигналов векторные |
Обозначение типа СИ | SVA-х |
Изготовитель | "Aeroflex Limited, Wireless Business Unit", Великобритания |
Год регистрации | 2014 |
Срок свидетельства | 28.03.2019 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Анализаторы сигналов векторные SVA-х (далее - анализаторы) предназначены для измерений амплитудно-частотных характеристик и параметров спектра радиотехнических сигналов, выделения информационных составляющих из модулированных сигналов и анализа радиосигналов систем сотовой связи WLAN, WMAN, WPAN, 2G, 3G, 4G.
Конструктивно анализатор выполнен в виде моноблочного прибора, объединяющего в своем составе входной тракт, преселектор, смеситель, тракт промежуточной частоты (ПЧ), аналогово-цифровой преобразователь (АЦП), сенсорный экран.
Принцип действия анализаторов основан на методе последовательного анализа сигнала в широкой полосе частот и параллельного анализа сигналов в узкой полосе частот. Анализаторы построены по супергетеродинному принципу с измерениями на ПЧ. Анализаторы выпускаются в следующих модификациях (отличающихся диапазоном рабочих частот): SVA-6, SVA-13.
Анализаторы обеспечивают управление всеми режимами работы и характеристиками дистанционно от внешнего компьютера с применением интерфейсов Ethernet и GPIB.

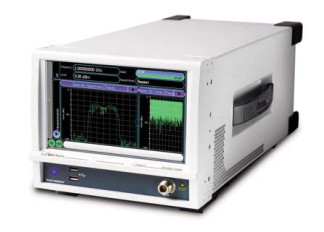

Внешний вид анализаторов, место нанесения наклейки «Знак утверждения типа» приведены на рисунке 1.
Места пломбировки от несанкционированного доступа приведены на рисунке 2.
!ПГ ТО
** - места пломбировки от несанкционированного доступа
Рисунок 2
Работа анализаторов осуществляется под управлением программного обеспечения (ПО) «SVA» предназначенного только для работы с анализаторами сигналов векторными SVA-х и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
Идентификаци онное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
SVA | Не менее V1.1 | 4E257A4C | CRC32 |
Метрологически значимая часть ПО анализаторов и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Основные метрологические и технические характеристики анализаторов приведены в таблице 2.
Таблица 2
Наименование характеристики | Значение характеристики |
Диапазон рабочих частот, Гц: - SVA-6 | от 250 103 до 6 -109 |
- SVA-13 | от 250 103 до 13 -109 |
Частота внутреннего опорного генератора, МГц | 10 |
Пределы допускаемой относительной погрешности установки частоты внутреннего опорного генератора | ± 2,110-7 |
КСВН входного тракта в диапазоне частот, не более - до 6 ГГц | 1,5 |
- от 6 до 10,5 ГГц | 1,7 |
- от 10,5 до 13 ГГц | 1,9 |
Диапазон измерений уровня входного сигнала, дБм | от минус 137 до 30 |
Пределы допускаемой погрешности измерений уровня сигнала в диапазоне частот, дБ: - от 250 кГц до 6 ГГц | ± 1,5 |
- от 6 до 13 ГГц | ± 2,5 |
Средний отображаемый уровень собственных шумов в диапазоне частот (полоса 1 Гц), дБм, не более: - от 0,2 до 500 МГц | минус 135 |
- от 0,5 до 5,8125 ГГц | минус 140 |
- от 5,8125 до 13 ГГц | минус 137 |
Относительный уровень фазовых шумов (частота несущей 2 ГГц) при отстройке, дБн, не более: - 1 кГц - 10 кГц | минус 97 |
- 100 кГц | минус 107 минус 130 |
- 1 МГц | минус 140 |
- 10 МГц | минус 142 |
Относительный уровень продуктов интермодуляции третьего порядка, в диапазоне частот от 0,03 до 6 ГГц, дБ, не более | минус 75 |
Напряжение питания от сети переменного тока частотой 50 или 60 Гц с использованием оригинального блока питания, входящего в комплект поставки, В | от 100 до 240 |
Габаритные размеры (ширина х высота х длина), мм, не более | 195 х 222 х 490 |
Масса, кг, не более (без аксессуаров) | 8,4 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С | 20 ± 5 |
- относительная влажность воздуха, % | до 80 |
наносится на лицевую панель анализатора в виде наклейки и типографским способом на титульный лист эксплуатационной документации.
Комплект поставки включает:
- анализатор сигналов векторный SVA-х одной из модификаций SVA-6 или SVA-13 - 1 шт.;
- комплект ЗИП - 1 шт.;
- ПО - 1 шт.;
- эксплуатационная документация - 1 к-т;
- методика поверки - 1 шт.
осуществляется по документу МП 56924-14 «Инструкция. Анализаторы сигналов векторные SVA-х. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» в 23.08.2013 г.
Основные средства поверки:
- стандарт частоты и времени рубидиевый Ч1-1016 (рег. № 35376-07): пределы допускаемой относительной погрешности установки частоты ± 1,5 10-11;
- частотомер универсальный Ч3-86 (рег. № 27901-04): диапазон измерений частоты от 0,1 Гц до 17,85 ГГц, пределы допускаемой относительной погрешности измерений частоты ± 1,5 10-11 в режиме синхронизации;
генератор сигналов СВЧ SMR40 (рег. № 35617-07): диапазон частот от 10 МГц до 40 ГГц, пределы допускаемой относительной погрешности установки частоты ± 1,5-10" в режиме синхронизации, пределы допускаемой относительной погрешности установки уровня напряжения ± 1 %;
- измеритель модуля коэффициента передачи и отражения Р2М-18 (рег. № 36013-07): диапазон рабочих частот от 0,01 до 18109 Гц; пределы допускаемой
-7
относительной погрешности установки частоты ± 1,5 10 в режиме синхронизации; пределы допускаемой абсолютной погрешности установки уровня мощности ± 1,0 дБ; диапазон измерений КСВН от 1,05 до 5,0; пределы допускаемой относительной погрешности измерений КСВН ± (3Ксти + 1) %, где Ксти - коэффициент стоячей волны по напряжению;
- ваттметр поглощаемой мощности М3-54 (рег. № 7058-79): диапазон рабочих частот от 0,01 до 18 ГГц; диапазон измеряемой мощности от 1 мкВт до 1 Вт; пределы допускаемой относительной погрешности измерений уровня мощности ± 4 %.
Анализаторы сигналов векторные SVA-х. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к анализаторам сигналов векторным SVA-х
1. ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
2. Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
