| Номер в госреестре | 56925-14 |
| Наименование СИ | Анализаторы спектра |
| Обозначение типа СИ | Aeroflex 325х |
| Изготовитель | "Aeroflex Limited, Wireless Business Unit", Великобритания |
| Год регистрации | 2014 |
| Срок свидетельства | 28.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Анализаторы спектра Aeroflex 325х (далее - анализаторы) предназначены для измерений и визуального наблюдения составляющих спектра (частоты и уровня) периодически повторяющихся сигналов.
Конструктивно анализатор выполнен в виде переносного моноблока, на передней панели которого расположены органы управления и жидкокристаллический (сенсорный) цветной дисплей.
Принцип действия анализаторов основан на методе последовательного анализа сигнала. Анализатор представляет собой автоматически или вручную перестраиваемый супер-гетеродинный приемник с индикацией выходных сигналов.
Анализаторы выпускаются в следующих модификациях (отличающихся диапазоном рабочих частот): 3251, 3252, 3253, 3254.
Управление операциями меню, а также задание рабочих параметров анализаторов производится с помощью клавиатуры передней панели; результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем анализаторы обеспечивают подключение по интерфейсам: GPIB, RS-232C, Ethernet, USB.

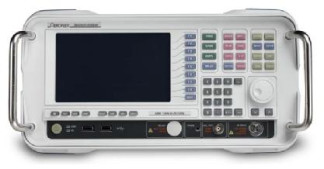

Внешний вид анализатора и место для нанесения наклейки «Знак утверждения типа» приведены на рисунке 1.
Места пломбировки от несанкционированного доступа приведены на рисунке 2.
- место для нанесения наклейки «Знак утверждения типа»
Рисунок 1
** - места пломбирования от несанкционированного доступа.
Рисунок 2
Работа анализаторов осуществляется под управлением специализированного программного обеспечения (ПО) «3250 Series operating software».
Идентификационные данные (признаки) метрологически значимой части ПО указаны
в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| 3250 Series operating software | ISA-265 | v2.226 | AC3E7E829400236 A92B5C5D0232F53 6F | MD5 |
Метрологически значимая часть ПО анализаторов и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики анализаторов приведены в таблице 2.
Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон рабочих частот, МГц: - 3251 - 3252 - 3253 - 3254 | от 0,001 до 3000 от 0,001 до 8000 от 0,001 до 13200 от 0,001 до 26500 |
| Пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора | ± 110-6 |
| Номинальные значения полос пропускания на уровне минус 3 дБ, Гц | от 30 до 5 106 (с шагом 1-2-3-5) |
| Наименование параметра или характеристики | Значение характеристики |
| Пределы допускаемой относительной погрешности установки полос пропускания, %: - от 500 Гц до 500 кГц | ± 3 |
| - от 1 до 5 МГц | ± 10 |
| Уровень помех, обусловленных гармоническими искажениями, в полосе частот при воздействии на вход сигнала уровнем минус 30 дБмВт, дБн, не более: - от 100 МГц до 1,5 ГГц включ. | минус 40 |
| - св. 1,5 до 26,5 ГГц | минус 80 |
| Уровень помех, обусловленных интермодуляционными искажениями 3го порядка, при подаче на вход двух синусоидальных сигналов уровнем минус 15 дБмВт (в диапазоне частот), дБн, не более: - от 10 до 200 МГц включ. | минус 70 |
| - св. 200 МГц до 26,5 ГГц | минус 84 |
| Уровень фазового шума для центральной частоты 1 ГГц (при отстройке частоты), дБн/Гц: - 1 кГц | минус 92 |
| - 10 кГц | минус 112 |
| - 100 кГц | минус 112 |
| - 1 МГц | минус 136 |
| - 10 МГц | минус 144 |
| Неравномерность амплитудно-частотной характеристики (ослабление аттенюатора 10 дБ) в диапазонах частот, дБ, не более: - от 1 МГц до 3 ГГц | ± 0,5 |
| - св. 3 до 8 ГГц | ± 1,0 |
| - св. 8 до 13,2 ГГц | ± 1,5 |
| - св. 13,2 до 22 ГГц | ± 2,0 |
| - св. 22 до 26,5 ГГц | ± 2,5 |
| Пределы допускаемой абсолютной погрешности измерений уровня входного сигнала при переключении входного аттенюатора, дБ | ± 0,5 |
| Средний уровень собственных шумов в диапазонах частот, дБмВт/Гц, не более: - от 100 кГц до 10 МГц | минус 135 |
| - св. 10 МГц до 2 ГГц | минус 143 |
| - св. 2 до 13,2 ГГц | минус 141 |
| - св. 13,2 до 18 ГГц | минус 138 |
| - св. 18 до 26,5 ГГц | минус 133 |
| Диапазон частот следящего генератора (опция), МГц: - 3251 | от 0,009 до 3000 |
| - 3252, 3253, 3254 | от 0,009 до 8000 |
| Уровень выходного сигнала следящего генератора, дБмВт: - 3251 | от минус 30 до 0 |
| - 3252, 3253, 3254 | от минус 20 до 0 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 437 х 384 х 203 |
| Масса, кг, не более: - 3251 | 11,0 |
| - 3252 | 12,8 |
| Наименование параметра или характеристики | Значение характеристики |
| - 3253 | 13,0 |
| - 3254 | 13,4 |
| Напряжение питания от сети переменного тока частотой от 50 до 60 Гц, В | от 100 до 240 |
| Потребляемая мощность, В А, не более | 120 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | 20 ± 5 |
| - относительная влажность окружающего воздуха, % | 65 ± 15 |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель анализатора методом наклейки.
Комплект поставки включает:
- анализатор спектра Aeroflex 325х одной из модификаций (3251, 3252, 3253, 3254)
- 1 шт.;
- ПО на анализатор спектра Aeroflex 325х - 1 шт.;
- эксплуатационная документация - 1 к-т;
- методика поверки - 1 шт.
осуществляется по документу МП 56925-14 «Инструкция. Анализаторы спектра Aeroflex 325х. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 20.11.2013 г.
Основные средства поверки:
- генератор сигналов Agilent E8257D (рег.№ 36419-07) (диапазон рабочих частот
- от 250 кГц до 20 ГГц, диапазон устанавливаемой выходной мощности - от минус 20 до 15 дБмВт, пределы допускаемой относительной погрешности установки частоты ±210 );
- генератор сигналов произвольной формы Agilent 33250А (рег.№ 26209-08) (диапазон рабочих частот - от 1 мкГц до 80 МГц, диапазон напряжений выходного сигнала -от 10 мВ до 10 В, пределы допускаемой относительной погрешности установки частоты ± 110-6);
- измеритель мощности Agilent Е4419В с преобразователями измерительными Е9304А и Е4412А (рег.№ 38915-08) (диапазон рабочих частот - от 9 кГц до 6 ГГц, диапазон измерений мощности - от минус 60 до 20 дБмВт, пределы допускаемой относительной погрешности измерений мощности ± (4^6) %);
- частотомер электронно-счетный Agilent 53132А (рег.№ 26211-03) (диапазон рабочих частот - от 10 Гц до 20 ГГц, пределы допускаемой относительной погрешности воспроизведения частоты внутренним источником ± 210-7);
- стандарт частоты рубидиевый FS725 (рег.№ 28204-04) (пределы допускаемой относительной погрешности установки частоты ± 5 10-10);
- набор мер КСВН и полного волнового сопротивления 1 разряда ЭК9-140 (рег.№ 36021-07) (диапазон рабочих частот - от 0 до 4 ГГц, волновое сопротивление мер - 50 Ом, пределы допускаемой относительной погрешности аттестации по КСВН ± 1 %).
Анализаторы спектра Aeroflex. 325х. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам спектра Aeroflex 325х
ГОСТ Р 8.562-2007. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
ГОСТ 8.129-99. Государственная поверочная схема для средств измерений времени и частоты.
Техническая документация фирмы - изготовителя.
