| Номер в госреестре | 56926-14 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | DT-9875 |
| Изготовитель | "Shenzhen Everbest Machinery Industry Co., Ltd.", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 28.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Тепловизоры инфракрасные DT-9875 (далее по тексту - тепловизоры) предназначены для бесконтактного измерения пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры оснащены системой фокусировки «IR-OptiFlex», работающей в ручном режиме. Измерительная информация, в т.ч. вместе с голосовой аннотацией, может быть записана в память микропроцессора или на съемную карту памяти типа MicroSD.

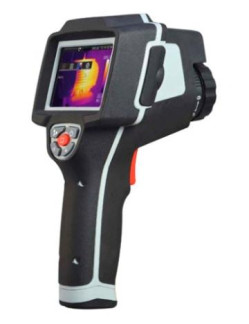

Фотография общего вида тепловизоров приведена на рисунке 1:
Программное обеспечение (ПО) тепловизоров состоит из встроенного и автономного
ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и не доступное для внешней модификации. Автономная часть ПО устанавливается на персональный компьютер и предназначено только для анализа сохраненных в тепловизоре изображений и составления различных отчетов по данным измерений.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений (СИ) и измеренных данных.
Идентификационные данные встроенной части ПО представлены в таблице 1
Таблица 1.
| Наименование программмного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения() | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентифика тора программно го обеспечения |
| ПО тепловизоров инфракрасных DT-9875, (встроенная часть) | DT | V 1.0.07 | по номеру версии | - |
-(*)---
Примечание: - и более поздние версии.
Метрологические и технические характеристики тепловизоров инфракрасных DT-9875 приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значения |
| Диапазон измерений, °С | от минус 20 плюс 400 |
| Пределы допускаемой погрешности, °С | ±2 % (от измеряемой величины), но не менее ±2 °С |
| Порог температурной чувствительности (при температуре плюс 30 °С), °С | < 0,08 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Углы поля зрения, градус по горизонтали х градус по вертикали: | 33 х 24 |
| Минимальное фокусное расстояние, м | 0,3 |
| Пространственное разрешение, мрад | 3,33 |
| Количество пикселей матрицы детектора | 160 х120 |
| Масса, не более, г | 920 |
| Габаритные размеры, мм (длина х ширина х высота) | 243 х 103 х 160 |
| Напряжение питания, В | от 9 до 12 |
| Срок службы батареи, ч | 4,5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от минус 20 до плюс 50 от 10 до 90 (без конденсации) |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации на тепловизор (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус тепловизора.
В комплект поставки тепловизора входят:
- тепловизор - 1 шт.;
- крышка для объектива - 1 шт.;
- крышка для штатива - 1 шт.;
- крышка для ЖК-экрана - 1 шт.;
- литиевая батарея - 1 шт.;
- сетевой адаптер - 1 шт.;
- зарядное устройство - 1 шт.;
- микро SD карта - 1 шт.;
- USB кабель - 1 шт.;
- RCA кабель - 1 шт.;
- наушники - 1 шт.;
- диск с ПО для компьютера - 1 шт.;
- гарантийный талон - 1 шт.;
- руководство по эксплуатации (на русском языке) - 1 экз.;
- методика поверки - 1 экз.;
- футляр - 1 шт.
осуществляется по методике поверки МП 56926-14 «Тепловизоры инфракрасные DT-9875. Методика поверки», утвержденной ФГУП «ВНИИМС», 14.01.2014 г.
Основные средства поверки:
- источники излучения в виде моделей черного тела, эталонные 2-го разряда с рабочим диапазоном воспроизводимых температур от минус 20 до плюс 400 °С.
приведены в соответствующем разделе Руководства по эксплуатации на тепловизоры.
Нормативные и технические документы, устанавливающие требования к тепловизорам инфракрасным DT-9875
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ Р 8.619-2006 ГСИ. Приборы тепловизионные измерительные. Методика поверки.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
