| Номер в госреестре | 56927-14 |
| Наименование СИ | Термостат с флюидизированной средой |
| Обозначение типа СИ | FB-08 |
| Изготовитель | "Techne Inc.", США |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Термостат с флюидизированной средой FB-08 (далее по тексту - термостат) предназначен для поверки и калибровки термопреобразователей сопротивления, термоэлектрических преобразователей, термопреобразователей с унифицированным выходным сигналом, цифровых, манометрических, биметаллических и стеклянных термометров, термореле и других средств измерений температуры погружного типа с длиной погружаемой части от 20 мм.
Термостат представляет собой устройство для воспроизведения и поддержания заданной температуры в диапазоне от плюс 50 °С до плюс 700 °C. Конструктивно термостат выполнен в корпусе для настольного монтажа, внутри которого находится изолированный внутренний контейнер цилиндрической формы (рабочая камера), заполненный мелкодисперсным порошком окиси алюминия, через который с заданной скоростью прокачивается поток воздуха.
Система подачи воздуха на основе компрессора обеспечивает перемещение порошка в осевом и радиальном направлениях, что приводит к его активному перемешиванию во всем рабочем объеме контейнера термостата, создавая псевдожидкостную или флюидизированную среду. Для удобства контейнер снабжён циклонным коллектором пыли и фильтром, что обеспечивает сбор выдуваемого из ванны порошка и нормальные условия работы персонала.
Установление и автоматическое регулирование температуры в термостате происходит при помощи встроенного ПИД-регулятора с подключенной термопарой типа «К», управляющая панель которого находится на лицевой стороне корпуса термостата.
Нагрев рабочей среды термостата происходит при помощи трех нагревательных элементов омического типа.

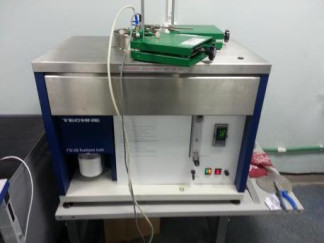

Фотография термостата приведена на рисунке 1.
Основные метрологические и технические характеристики термостата представлены в таблице 1:
Таблица 1
| Наименование характеристики | Единицы измерения | Значение характеристики |
| Диапазон воспроизводимых температур | от плюс 50 до плюс 700 | |
| Дискретность показаний встроенного измерителя/регулятора температуры | 1 | |
| Нестабильность поддержания заданной температуры - в течение 30-ти минут при следующих значениях заданных температур: - при плюс 50 °С - при плюс 100 °С - при плюс 200 °С - при плюс 400 °С - при плюс 600 °С - в режиме «dead bead» в течение 8 мин в диапазоне температур от плюс 200 до плюс 600 °С | °С | ±0,1 ±0,1 ±0,2 ±0,2 ±0,3 ±0,01 |
| Неоднородность температурного поля в рабочем объеме термостата, обусловленная: - градиентом температуры по горизонтали (в 50 мм от центра), не более: - при плюс 200 °С: - при плюс 400 °С: - при плюс 600 °С: | °С/см | 0,03 0,05 0,08 |
| - градиентом температуры по глубине (от 20 до 350 мм), не более: - при плюс 200 °С: - при плюс 400 °С: - при плюс 600 °С: | 0,01 0,02 0,03 | |
| Время нагрева от плюс 20 °С до плюс 700 °С | мин | 105 |
| Время охлаждения от плюс 700 °С до плюс 200 °С | 165 | |
| Напряжение питания | В | 240 (50/60 Гц) |
| Максимальная потребляемая мощность | ВА | 3000 |
| Давление подаваемого воздуха | кПа (бар) | 414 (4,14) |
| Габаритные размеры: - рабочей камеры термостата (Диаметр х Глубина) - рабочей зоны камеры термостата (Диаметр х Г лубина) - термостата (Ширина х Глубина х Высота) | мм | 165x385 100x330 770x515x600 |
| Масса рабочей среды | кг | 16 |
| Масса термостата (заполненного рабочей средой) | 64 | |
| Рабочие условия эксплуатации: - температура окружающей среды: - относительная влажность воздуха: | °С % | от плюс 15 до плюс 35; до 80 |
Знак утверждения типа наносится на Руководство по эксплуатации методом штемпелевания или при помощи наклейки.
В комплект поставки термостата входят:
- термостат с флюидизированной средой FB-08 в составе:
- контейнер цилиндрический - 1 шт.;
- мелкодисперсная окись алюминия (Actal UG1) - 1 упаковка
- приспособление для установки датчиков температуры в рабочую камеру термостата - 1 шт.;
- руководство по эксплуатации (на русском и английском языках) - по 1 экз.;
- методика поверки - 1 экз.
осуществляется по документу МП 56927-14 «Термостат с флюидизированной средой FB-08. Методика поверки», утвержденному ФГУП «ВНИИМС», декабрь 2013 года.
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, диапазон измерений температуры от минус 50 °С до плюс 650 °C, погрешность ± (0,03...0,06) °C;
- термометры сопротивления платиновые типа ТСПТ (Pt100), кл.В, (04 мм, длина 500 мм) -2 шт.;
- преобразователь термоэлектрический кабельный КТНН 1-го класса;
- преобразователь сигналов ТС и ТП «ТЕРКОН».
приведены в соответствующем разделе Руководства по эксплуатации на термостат.
Нормативные и технические документы, устанавливающие требования к термостату с флюидизированной средой FB-08
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям; оказание услуг по обеспечению единства измерений (при поверке и калибровке СИ температуры).
