Система измерений количества и показателей качества нефти № 253 при ТПП "ТатРИТЭКнефть"", 56930-14

Назначение

Система измерений количества и показателей качества нефти № 253 при ТИП «ТатРИТЭКнефть» (далее - система) предназначена для измерений массы брутто и показателей качества нефти поступающей с ЦППН ОАО «Татнефтепром-Зюзеевнефть» на УПВСН ТПП «ТатРИТЭКнефть».

Описание

Принцип действия системы основан на использовании прямого метода динамических измерений массы брутто нефти с применением счетчиков-расходомеров массовых. Выходные электрические сигналы счетчиков-расходомеров массовых поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.

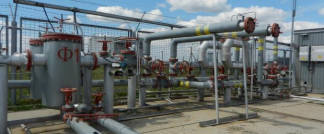

Система представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства и состоящей из блока измерительных линий, блока измерений показателей качества нефти, узла подключения передвижной поверочной установки, системы дренажа и системы обработки информации. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему.

Система состоит из двух (одного рабочего, одного резервно - контрольного) измерительных каналов массы (массового расхода) нефти, температуры, избыточного давления, разности давления, объемной доли воды в нефти, объемного расхода в блоке измерений показателей качества нефти, а также системы сбора и обработки информации, в которые входят следующие средства измерений:

-    счетчики-расходомеры массовые Micro Motion CMF 300 в комплекте с измерительными преобразователями серии 2700 (далее - МР), Госреестр № 13425-06;

-    счетчик нефти турбинный МИГ-40, Госреестр № 26776-04;

-    влагомер поточный УДВН-1пм, Госреестр № 14557-05;

-    преобразователи давления измерительные 3051, Госреестр № 14061-04;

-    преобразователь давления измерительный Cerabar M PMP 71, Госреестр № 23360-02;

-    преобразователи разности давления Метран 22-Ex, Госреестр № 17896-05;

-    преобразователи измерительные 644, Госреестр № 14683-04;

-    контроллер измерительно-вычислительный OMNI 6000, Госреестр № 15066-04;

Система обеспечивает выполнение следующих функций:

-    автоматическое измерение массы брутто нефти в рабочем диапазоне расхода;

-    автоматическое измерение температуры, давления и объемной доли воды в нефти;

-    измерение температур и давления в нефти с помощью показывающих средств измерений температуры и давления соответственно;

-    проведение поверки МР с применением поверочной установки (далее - ПУ);

-    проведение контроля метрологических характеристик МР с применением ПУ;

-    проведение контроля метрологических характеристик рабочего МР по резервноконтрольному МР;

-    формирование и архивирование в автоматизированном рабочем месте оператора значений результатов измерений;

-    вывод на печать отчетных документов;

-    защиту от несанкционированного доступа к изменению информации с помощью системы доступа с паролями;

-    вычисление массы нетто нефти с использованием результатов измерений плотно

Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, средства измерений снабжены средствами защиты в соответствии с требованиями МИ 3002-2006 "ГСИ. Рекомендация. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок".

Программное обеспечение

Программное обеспечение (далее - ПО) системы (контроллер измерительновычислительный 0MNI-6000 обеспечивает реализацию функций системы. ПО системы разделено на метрологически значимую и метрологически незначимую части. Первая хранит все процедуры, функции и подпрограммы, осуществляющие регистрацию, обработку,

хранение, отображение и передачу результатов измерений параметров технологического процесса, а также защиту и идентификацию ПО системы. Вторая хранит все библиотеки, процедуры и подпрограммы взаимодействия с операционной системой и периферийными устройствами (не связанные с измерениями параметров технологического процесса). Идентификационные данные ПО приведены в таблице 1.

Т а б л и ц а 1 - Идентификационные данные ПО

ПО системы защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логина и пароля, ведения журнала событий, доступного только для чтения. Доступ к метрологически значимой части ПО системы для пользователя закрыт. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования.

Уровень защиты ПО системы от непреднамеренных и преднамеренных изменений соответствует уровню защиты «С» по МИ 3286-2010 «Рекомендация. Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа».

Диапазон измерений расхода нефти, т/ч Диапазон температуры нефти, °С Диапазон давления нефти, МПа Массовая доля воды в нефти, %, не более Количество измерительных линий, шт.:

Технические характеристики

Пределы допускаемой относительной погрешности при измерении массы и массового расхода нефти, % Измеряемая среда

-    рабочая

-    резервно-контрольная Напряжение питания, В

Температура окружающего воздуха, оС Относительная влажность, % Атмосферное давление, кПа

±0,25

нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия»

от 13,6 до 136,0 от + 5 до + 50 от 0,5 до 4,0 0,5

1;

1.

380 (3-х фазное, 50 Гц) 220 ± 22 (однофазное, 50 Гц) от - 40 до +60 от 30 до 80 от 86 до 106

Знак утверждения типа

наносится в левом верхнем углу титульного листа инструкции по эксплуатации системы типографским способом.

Комплектность

-    Система в составе согласно инструкции по эксплуатации

1экз. 1 экз. 1 экз.

-    Инструкция по эксплуатации системы

-    Методика поверки системы

Поверка

осуществляется по документу МП 033-14-2012 «Инструкция. ГСИ. Система измерений количества и показателей качества нефти №253 при ТПП «ТатРИТЭКнефть». Методика поверки», утверждённому ГЦИ СИ ФГУП ВНИИР 25 декабря 2012 г.

Основное поверочное оборудование:

Установка поверки мобильная эталонная СИКН МЭУ-100-4,0, пределы допускаемой относительной погрешности ± 0,11 % (Госреестр № 28589-05).

Сведения о методах измерений

Документ «ГСИ. Масса нефти. Методика выполнения измерений системой измерений количества и показателей качества нефти ОАО «Татнефтепром-Зюзеевнефть» на УПВСН НГДУ «ТатРИТЭКнефть», (утвержденная ФГУП «ВНИИР», свидетельство об аттестации № 17209-05 от 12 октября 2005 г.).

Нормативные и технические документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 253 при ТПП «ТатРИТЭКнефть»

Техническая документация ЗАО «Теплотехнические измерения».

Рекомендации к применению
