| Номер в госреестре | 56931-14 |
| Наименование СИ | Денситометр |
| Обозначение типа СИ | X-Rite 341С |
| Изготовитель | "X-Rite Inc.", США |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Денситометр X-Rite 341С (далее по тексту - денситометр) предназначен для передачи единицы визуальной оптической плотности в проходящем свете, поверки и калибровки мер оптической плотности в диапазоне 0,02 - 5,00 Б.
Принцип действия денситометра основан на преобразовании фотоприемным устройством излучения, прошедшего через измеряемый образец, в электрический сигнал с последующей цифровой индикацией числовых значений оптической плотности.

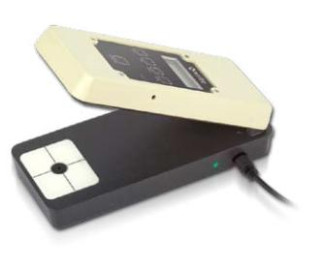

Конструктивно прибор выполнен в виде двух блоков: блока с источником освещения и блока обработки сигналов, соединённых шарниром.
В блоке с источником освещения расположен ламповый блок, на нижней стенке блока находится переключатель включения-выключения («OFF» - «ON»). На блоке обработки сигналов расположены органы управления режимами работы прибора и жидкокристаллический индикатор.
Место нанесения
Метрологические и технические характеристики денситометра представлены в таблице
1.
Таблица 1
| Наименование характеристики прибора | Значение |
| Диапазон измерения визуальной оптической плотности в проходящем свете, Б | 0,02 - 5,00 |
| Пределы допускаемой абсолютной погрешности измерения визуальной оптической плотности в проходящем свете, Б в диапазоне от 0,02 до 4,00 Б включительно в диапазоне от 4,00 до 5,00 Б | ±0,01 ±0,08 |
| Габаритные размеры, мм, не более | 74,6x177,8x50,8 |
| Масса, кг, не более | 0,7 |
| Электропитание осуществляется от сети переменного тока с напряжением, В частотой, Гц или от четырех аккумуляторных батарей АА Ni-Cad с напряжением, В | 220 ± 20 50 ± 1 12 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | 10 - 40 |
| - относительная влажность воздуха, %, не более | 75 |
| - атмосферное давление, кПа | 101 ± 4 |
наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус прибора методом наклеивания.
Перечень основного и дополнительного оборудования приведен в таблице 2. Таблица 2
| Наименование | Количество, шт. |
| Денситометр X-Rite 341С | 1 |
| Аккумуляторные батареи АА Ni-Cad | 4 |
| AC/DC адаптер P/N SE30-46 | 1 |
| ЗИП: | |
| - сменная диафрагма 02,3 мм | 1 |
| - сменная диафрагма 03 мм | 1 |
| - калибровочная отвертка | 1 |
| Набор мер оптической плотности калиброванный для видимого | 1 |
| диапазона спектра №А222068 | |
| Руководство оператора | 1 |
| Методика поверки | 1 |
осуществляется по документу МП82.Д4-13 «Денситометр X-Rite 341С. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 03 июня 2013 года.
Основные средства поверки:
Установка высшей точности для воспроизведения единицы оптической плотности материалов в проходящем свете УВТ 86-А-94 из состава эталонного комплекса в области денситометрии и сенситометрии
Основные метрологические характеристики:
диапазон воспроизводимых значений оптической плотности 0,00 - 6,00 Б; пределы допускаемой случайной составляющей погрешности воспроизводимых значений плотности 0,001-0,003 Б;
пределы допускаемой неисключенной систематической составляющей погрешности воспроизводимых значений плотности 0,003-0,005Б.
«Денситометр X-Rite 341 С. Руководство оператора», разделы «Указания по эксплуатации», «Калибровка».
Всего листов 3
Нормативные документы, устанавливающие требования к денситометру
1 ГОСТ 8.588-2006 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений оптической плотности материалов»
2 Техническая документация фирмы «X-Rite Inc.», США
Выполнение работ и оказание услуг по обеспечению единства измерений.
Заявитель
ФБУ «Самарский ЦСМ»
443013, г. Самара, пр. Карла Маркса, 134 Телефон +7(846) 336-08-27 Факс +7(846) 336-15-54
E-mail: referent@samaragost.ru; http://www.samaragost.ru
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
