| Номер в госреестре | 56934-14 |
| Наименование СИ | Генераторы шума |
| Обозначение типа СИ | NC 346Е |
| Изготовитель | "Wireless Telecom Group, Inc. Noisecom", США |
| Год регистрации | 2014 |
| Срок свидетельства | 28.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Генераторы шума NC 346E (далее по тексту - ГШ) предназначены (при работе с измерителями коэффициента шума, анализаторами спектра в режиме измерений коэффициента шума) для воспроизведения шумового сигнала с известным значением спектральной плотности мощности.
Конструктивно ГШ представляют собой сборку, состоящую из схемы стабилизации тока, обеспечивающей режим работы лавинно-пролетного диода (ЛПД), генераторной секции, которая включает в себя ЛПД и согласующую цепь, и аттенюатора для обеспечения необходимого уровня и равномерности спектра шумового сигнала, а также малого и практически неизменного коэффициента отражения выхода генератора во включенном и выключенном состояниях, заключенную в общий корпус.
Принцип действия ГШ основан на использовании эффекта возникновения шумового сигнала при электрическом пробое p-n перехода твердотельного ЛПД. ГШ может работать как в непрерывном, так и в импульсном режиме при питании от внешнего источника постоянного или импульсного напряжения через соединитель типа BNC-розетка.

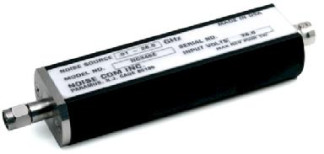

Внешний вид ГШ, место пломбировки от несанкционированного доступа и обозначение места для размещения наклейки «Знак утверждения типа» приведены на рисунке 1.
* - место пломбировки от несанкционированного доступа ** - место для нанесения наклейки «Знак утверждения типа»
Метрологические и технические характеристики ГШ приведены в таблице 1.
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон рабочих частот, ГГц | от 0,01 до 26,5 |
| Диапазон избыточной относительной спектральной плотности мощности шума (ИОСПМШ), дБ | от 19 до 25 |
| Пределы допускаемой абсолютной погрешности генерируемого уровня ИОСПМШ, дБ | ±0,5 |
| КСВН выхода, не более | 1,50 |
| Напряжение питания, В | 28 ±1 |
| Потребляемый ток (в режиме непрерывной генерации), мА, не более | 30 |
| Тип соединителя СВЧ выхода | APC 3 .5 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 99х21х31 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 20 °С, % атмосферное давление, мм рт. ст. | от 10 до 30 до 80 от 630 до 800 |
Знак утверждения типа средства измерений наносится типографским способом на титульный лист эксплуатационной документации и на корпус ГШ в виде голографической наклейки.
Комплект поставки включает:
- генератор шума NC 346Е - 1 шт.;
- эксплуатационная документация - 1 к-т;
- методика поверки- 1 бр.
осуществляется по документу МП 56934-14 «Инструкция. Генераторы шума NC 346Е. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 15 июля 2013 г.
Основные средства поверки:
- измеритель коэффициента шума Agilent Ш975А (Рег. № 37178-08), диапазон частот от 10 МГц до 26,5 ГГц, диапазон измерений коэффициента шума от 0 до 30 дБ, пределы допускаемой абсолютной погрешности измерений коэффициента шума ± 0,15 дБ;
- генератор шума Agilent N4002A (Рег. № 37180-08), диапазон частот от 10 МГц до
26,5 ГГц, уровень ИОСПМШ от 12 до 17 дБ, пределы допускаемой абсолютной погрешности генерируемого уровня ИОСПМШ в диапазонах частот от 0,01 до 1,5 ГГц ± 0,15 дБ, от 1,5 до
3,0 ГГц ± 0,13 дБ, от 3 до 7 ГГц ± 0,14 дБ, от 7 до 18 ГГц ± 0,15 дБ, от 18 до 26,5 ГГц ± 0,3 дБ;
- анализатор цепей векторный N5242A (Рег. № 37230-08), диапазон рабочих частот от 10 МГц до 26,5 ГГц, пределы допускаемой погрешности измерений модуля коэффициента отражения ± 1,5 дБ;
- вольтметр универсальный В7-54/2 (Рег. № 15250-12), диапазон измерений напряжения постоянного тока ± 200 В, пределы допускаемой абсолютной погрешности ±(0,005% U+2), где U - измеренное напряжение, В; диапазон измерений силы постоянного тока от 0 до 1 А, пределы допускаемой абсолютной погрешности ±(0,025% I+100), где I - сила постоянного тока, А;
- источник питания постоянного тока Б5-75 (Рег. № 21569-01), диапазон выходного напряжения от 0 до 50 В, диапазон выходного тока от 0 до 5 А, пределы допускаемой погрешности индикации выходного напряжения ± 0,5 В, пределы допускаемой погрешности индикации силы тока ± 0,05 А;
- комплект для измерений соединителей коаксиальный КИСК-3,5 (Рег. № 9865-85), пределы допускаемой абсолютной погрешности измерений ±0,02 мм.
Генераторы шума NC 346Е. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к генераторам шума NC 346Е
ГОСТ 13317-89. Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры.
МИ 2171-91. Рекомендация. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне
0,002-178,3 ГГц.
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
