| Номер в госреестре | 56936-14 |
| Наименование СИ | Комплекты мер флуоресценции |
| Обозначение типа СИ | КМФ |
| Изготовитель | Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ»), г. Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 20.02.2024 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
Комплекты мер флуоресценции КМФ (далее по тексту - комплекты мер) предназначены для передачи относительной единицы флуоресценции.
Комплекты мер состоят из четырёх мер флуоресценции, которые представляют собой водные растворы флуоресцеина натрия различной концентрации, помещённые в герметичные ампулы. Все меры размещены в едином футляре, который предохраняет их от механических повреждений и загрязнения.
Комплекты мер применяется для поверки флуориметрических анализаторов, спектрофлуориметров, люминометров, ПЦР-анализаторов и других люминесцентных приборов.
Все меры помещаются в футляр, устройство которого предохраняет меры от ударов и загрязнения.

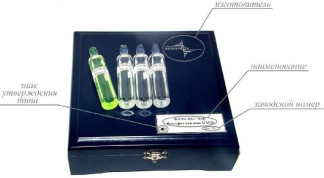

Общий вид комплекта и его маркировка приведены на рис. 1.
изготовитель
Метрологические и технические характеристики комплекта приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Спектральный диапазон эмиссии, нм | 470-669 |
| Спектральный диапазон возбуждения, нм (длина волны возбуждения не может превышать длину волны эмиссии) | 300-500 |
| Спектральный диапазон возбуждения для линейной области зависимости интенсивности флуоресценции от концентрации, нм | 345-420 |
| Диапазон интенсивности флуоресценции мер №№ 1-4 в квадратной кварцевой кювете 10 мм при длине волны возбуждения 405 нм, длине волны эмиссии 514 нм, при спектральной ширине щелей монохроматоров возбуждения и эмиссии 2 нм, отн.ед.флуор.*: - мера № 1 (водный раствор флуоресцеина натрия, 1 мг/дм3)** - мера № 2 (водный раствор флуоресцеина натрия, 0,1 мг/дм ) - мера № 3 (водный раствор флуоресцеина натрия, 0,01 мг/дм3) - мера № 4 (водный раствор флуоресцеина натрия, 0,001 мг/дм ) | 0,8—1,2 0,07-0,15 0,006-0,020 0,0005-0,0025 |
| Пределы допускаемой относительной погрешности измерения интенсивности флуоресценции мер №№ 1-4, % | ±2 |
| Габаритные размеры - объем раствора флуоресцеина в мере, см3 - диаметр меры, мм, не более - набора, мм, не более | 10±1 20 180 х180 х 80 |
| Масса одной меры, г, не более Масса набора, г, не более | 20 500 |
| Условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха, %, не более атмосферное давление, кПа | 19-21 80 94-106 |
| * Действительные значения интенсивности флуоресценции определяются в процессе поверки комплекта для конкретного раствора при длинах волн возбуждения и эмиссии, оговоренных потребителем, в пределах установленных спектральных диапазонов. | |
| **Для меры №1 по заказу потребителя может быть приведено спектральное распределение интенсивности люминесценции для диапазона эмиссии от 470 до 669 нм (табл.2). Истинные значения интенсивностей в спектральном распределении определяются в процессе поверки комплекта для конкретного раствора при длине волны возбуждения, оговоренной потребителем, в пределах установленного спектрального диапазона. | |
Таблица 2.
| Ь*, нм | I**, отн.ед. флуор. | t s? *, | Ь, нм | I, отн.ед. флуор. | 5, % | Ь, нм | I, отн.ед. флуор. | 5, % | Ь, нм | I, отн.ед. флуор. | 5, % | |
| 470 | 0,0102 | 0,09 | 520 | 0,9475 | 0,02 | 570 | 0,3761 | 0,10 | 620 | 0,1217 | 0, | 13 |
| 471 | 0,0116 | 0,10 | 521 | 0,9304 | 0,02 | 571 | 0,3667 | 0,10 | 621 | 0,1192 | 0, | 12 |
| 472 | 0,0131 | 0,12 | 522 | 0,9132 | 0,02 | 572 | 0,3574 | 0,10 | 622 | 0,1160 | 0, | 12 |
| 473 | 0,0146 | 0,12 | 523 | 0,8954 | 0,02 | 573 | 0,3483 | 0,10 | 623 | 0,1133 | 0, | 14 |
| 474 | 0,0166 | 0,13 | 524 | 0,8770 | 0,02 | 574 | 0,3393 | 0,10 | 624 | 0,1107 | 0, | 13 |
| 475 | 0,0189 | 0,15 | 525 | 0,8582 | 0,03 | 575 | 0,3307 | 0,10 | 625 | 0,1084 | 0, | 13 |
| 476 | 0,0218 | 0,16 | 526 | 0,8402 | 0,03 | 576 | 0,3216 | 0,10 | 626 | 0,1059 | 0, | 12 |
| 477 | 0,0256 | 0,16 | 527 | 0,8231 | 0,03 | 577 | 0,3134 | 0,10 | 627 | 0,1026 | 0, | 12 |
| 478 | 0,0302 | 0,16 | 528 | 0,8047 | 0,03 | 578 | 0,3060 | 0,10 | 628 | 0,1002 | 0, | 13 |
| 479 | 0,0361 | 0,16 | 529 | 0,7869 | 0,03 | 579 | 0,2982 | 0,10 | 629 | 0,0974 | 0, | 13 |
| 480 | 0,0433 | 0,15 | 530 | 0,7705 | 0,04 | 580 | 0,2913 | 0,11 | 630 | 0,0951 | 0, | 13 |
| 481 | 0,0513 | 0,16 | 531 | 0,7563 | 0,04 | 581 | 0,2845 | 0,11 | 631 | 0,0928 | 0, | 13 |
| 482 | 0,0611 | 0,15 | 532 | 0,7412 | 0,04 | 582 | 0,2782 | 0,10 | 632 | 0,0902 | 0, | 13 |
| 483 | 0,0727 | 0,14 | 533 | 0,7274 | 0,04 | 583 | 0,2714 | 0,11 | 633 | 0,0878 | 0, | 13 |
| 484 | 0,0851 | 0,14 | 534 | 0,7141 | 0,05 | 584 | 0,2663 | 0,11 | 634 | 0,0854 | 0, | 12 |
| 485 | 0,1001 | 0,13 | 535 | 0,7018 | 0,05 | 585 | 0,2603 | 0,11 | 635 | 0,0837 | 0, | 13 |
| 486 | 0,1162 | 0,13 | 536 | 0,6920 | 0,05 | 586 | 0,2551 | 0,11 | 636 | 0,0818 | 0, | 13 |
| 487 | 0,1357 | 0,13 | 537 | 0,6813 | 0,05 | 587 | 0,2492 | 0,11 | 637 | 0,0797 | 0, | 13 |
| 488 | 0,1573 | 0,12 | 538 | 0,6719 | 0,06 | 588 | 0,2444 | 0,11 | 638 | 0,0778 | 0, | 14 |
| 489 | 0,1800 | 0,11 | 539 | 0,6628 | 0,06 | 589 | 0,2395 | 0,11 | 639 | 0,0763 | 0, | 12 |
| 490 | 0,2067 | 0,11 | 540 | 0,6541 | 0,06 | 590 | 0,2343 | 0,11 | 640 | 0,0741 | 0, | 13 |
| 491 | 0,2366 | 0,10 | 541 | 0,6479 | 0,06 | 591 | 0,2297 | 0,11 | 641 | 0,0728 | 0, | 13 |
| 492 | 0,2672 | 0,10 | 542 | 0,6403 | 0,06 | 592 | 0,2252 | 0,11 | 642 | 0,0707 | 0, | 14 |
| 493 | 0,3030 | 0,09 | 543 | 0,6325 | 0,07 | 593 | 0,2210 | 0,11 | 643 | 0,0696 | 0, | 13 |
| 494 | 0,3417 | 0,08 | 544 | 0,6250 | 0,07 | 594 | 0,2166 | 0,11 | 644 | 0,0677 | 0, | 14 |
| 495 | 0,3818 | 0,08 | 545 | 0,6168 | 0,07 | 595 | 0,2126 | 0,11 | 645 | 0,0664 | 0, | 14 |
| 496 | 0,4264 | 0,07 | 546 | 0,6105 | 0,07 | 596 | 0,2088 | 0,11 | 646 | 0,0651 | 0, | 15 |
| 497 | 0,4730 | 0,06 | 547 | 0,6027 | 0,07 | 597 | 0,2046 | 0,11 | 647 | 0,0636 | 0, | 13 |
| 498 | 0,5165 | 0,06 | 548 | 0,5950 | 0,08 | 598 | 0,2005 | 0,11 | 648 | 0,0628 | 0, | 14 |
| 499 | 0,5640 | 0,05 | 549 | 0,5871 | 0,07 | 599 | 0,1964 | 0,11 | 649 | 0,0614 | 0, | 14 |
| 500 | 0,6121 | 0,05 | 550 | 0,5791 | 0,08 | 600 | 0,1923 | 0,12 | 650 | 0,0604 | 0, | 14 |
| 501 | 0,6579 | 0,04 | 551 | 0,5711 | 0,07 | 601 | 0,1886 | 0,12 | 651 | 0,0592 | 0, | 14 |
| 502 | 0,7049 | 0,04 | 552 | 0,5633 | 0,08 | 602 | 0,1850 | 0,12 | 652 | 0,0577 | 0, | 15 |
| 503 | 0,7499 | 0,03 | 553 | 0,5554 | 0,08 | 603 | 0,1811 | 0,12 | 653 | 0,0568 | 0, | 13 |
| 504 | 0,7904 | 0,03 | 554 | 0,5457 | 0,08 | 604 | 0,1773 | 0,11 | 654 | 0,0553 | 0, | 15 |
| 505 | 0,8309 | 0,03 | 555 | 0,5356 | 0,08 | 605 | 0,1734 | 0,12 | 655 | 0,0544 | 0, | 15 |
| 506 | 0,8666 | 0,03 | 556 | 0,5252 | 0,08 | 606 | 0,1704 | 0,12 | 656 | 0,0533 | 0, | 14 |
| 507 | 0,8998 | 0,02 | 557 | 0,5149 | 0,08 | 607 | 0,1673 | 0,11 | 657 | 0,0524 | 0, | 16 |
| 508 | 0,9268 | 0,02 | 558 | 0,5041 | 0,08 | 608 | 0,1636 | 0,12 | 658 | 0,0515 | 0, | 14 |
| 509 | 0,9516 | 0,02 | 559 | 0,4937 | 0,09 | 609 | 0,1596 | 0,11 | 659 | 0,0502 | 0, | 15 |
| 510 | 0,9713 | 0,02 | 560 | 0,4844 | 0,09 | 610 | 0,1565 | 0,12 | 660 | 0,0495 | 0, | 14 |
| 511 | 0,9845 | 0,02 | 561 | 0,4731 | 0,09 | 611 | 0,1527 | 0,12 | 661 | 0,0485 | 0, | 13 |
| 512 | 0,9945 | 0,02 | 562 | 0,4614 | 0,09 | 612 | 0,1498 | 0,12 | 662 | 0,0475 | 0, | 16 |
| 513 | 0,9998 | 0,02 | 563 | 0,4507 | 0,09 | 613 | 0,1458 | 0,11 | 663 | 0,0464 | 0, | 14 |
| 514 | 1 | 0,02 | 564 | 0,4389 | 0,09 | 614 | 0,1425 | 0,12 | 664 | 0,0455 | 0, | 16 |
| 515 | 0,9983 | 0,02 | 565 | 0,4280 | 0,09 | 615 | 0,1389 | 0,12 | 665 | 0,0445 | 0, | 12 |
| 516 | 0,9929 | 0,02 | 566 | 0,4167 | 0,09 | 616 | 0,1357 | 0,12 | 666 | 0,0436 | 0, | 15 |
| 517 | 0,9844 | 0,02 | 567 | 0,4060 | 0,09 | 617 | 0,1322 | 0,13 | 667 | 0,0428 | 0, | 16 |
| 518 | 0,9756 | 0,02 | 568 | 0,3958 | 0,09 | 618 | 0,1286 | 0,12 | 668 | 0,0419 | 0, | 15 |
| 519 | 0,9625 | 0,02 | 569 | 0,3864 | 0,10 | 619 | 0,1252 | 0,12 | 669 | 0,0408 | 0, | 16 |
| * - длина волны эмиссии ** - интенсивность флуоресценции *** - относительная погрешность измерения интенсивности флуоресценции | ||||||||||||
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации комплекта мер и на металлическую пластинку, расположенную в правом нижнем углу футляра, типографским способом.
Состав комплекта мер представлен в таблице 3. Таблица 3
| Наименование | Количество, шт |
| Меры флуоресценции КМФ | |
| - № 1 | 1 |
| - № 2 | 1 |
| - № 3 | 1 |
| - № 4 | 1 |
| Футляр | 1 |
| Приспособление для вскрытия ампул | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 71.Д4-13 | 1 |
осуществляется по документу МП 71.Д4-13 «Комплект мер флуоресценции КМФ. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИОФИ» 19 июня 2013 г.
Средства поверки:
Люминесцентный комплекс, входящий в состав ГЭТ 196-2011. Государственный первичный эталон единиц массовой (молярной) доли и массовой (молярной) концентрации компонентов в жидких и твёрдых веществах и материалах на основе спектральных методов. Спектральный диапазон регистрации эмиссии: от 300 до 850 нм.
Спектральный диапазон возбуждения: от 200 до 700 нм.
Диапазон значений интенсивности флуоресценции от 0,0001 до 100 отн.ед.фл. Стандартная неопределенность по типу А- 1,2 %
Стандартная неопределенность по типу В- 1,3 %
Суммарная ст. неопределенность- 1,3 %
Расширенная неопределённость (к=2; р=0,95) -2,6 %
«Комплект мер флуоресценции КМФ. Руководство по эксплуатации КВФШ.414924.001», раздел 5 «Подготовка к работе и порядок работы».
Нормативные и технические документы, устанавливающие требования к комплектам мер флуоресценции КМФ
1 ГОСТ Р 8.735.0-2011 «ГСИ Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения».
2 КВФШ.414924.001ТУ «Комплекты мер флуоресценции КМФ».
Выполнение работ по обеспечению единства измерений.
Всего листов 5
