Газоанализаторы портативные ЭКОЛАБ, 56938-14

Назначение

Газоанализаторы портативные ЭКОЛАБ (далее - газоанализаторы) предназначены для автоматического непрерывного и периодического измерения массовой концентрации различных неорганических и органических веществ в различных объектах, а также сигнализации о превышении предельно допустимых концентраций в воздухе рабочей зоны и в атмосферном воздухе.

Описание

Газоанализаторы являются многоканальными измерительными приборами, автоматически сигнализирующими и показывающими, конструктивно выполненными в корпусах из ударопрочной пластмассы. В корпусах размещены: отсек аккумуляторных батарей (АКБ), материнская электронная плата, жидкокристаллический индикатор (ЖКИ), гнезда разъемов внешних соединений и стандартных выходов.

Газоанализатор выпускается в модификациях, имеющих отличия между собой только по пределам диапазонов измерений контролируемых сред. Модификации указаны в таблице 1.

Таблица 1

Принцип измерения концентрации веществ газоанализатором в зависимости от вида газочувствительного элемента в съёмном модуле делится на типы:

-    возникновение термохимической реакции на поверхности катализатора сенсора с выделением тепла (термокаталитический элемент);

-    возникновение ЭДС под воздействием вещества на электродах сенсора (электрохимический элемент);

-    влияние адсорбции вещества на поверхности газочувствительного слоя сенсора с изменением его электрического сопротивления (полупроводниковый или сорбционный элемент).

Газоанализатор выполнен в виде моноблока со съемными модулями, что позволяет быстро перенастроить прибор на измерение нужных веществ. Максимальное количество одновременно измеряемых веществ равно девяти.

Результаты измерений отображаются на экране ЖКИ газоанализатора в удобном для пользователя режиме и единицах измерений (мг/м или ppm). Данный газоанализатор относится к диффузионному типу отбора проб.

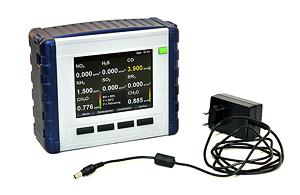

Общий вид прибора отображен на рисунках 1, 2, 3, 4, 5.

1    - газоанализатор, основной блок

2    - ЖКИ со светодиодным индикатором для каждого датчика (концентрация

выделяется цветом: белый - менее 0,1 ПДК; желтый - от 0,1 до 1 ПДК; красный - от 1 до 3 ПДК; мигающий красный - более 3 ПДК); звуковой индикатор расположен рядом со светодиодным, но скрыт лицевой панелью

3    - клавиши управления

4    - клавиша включения

5    - блок питания

Рисунок 2

Вид с открытой крышкой    Вид с закрытой крышкой

1    - модули

2    - разъём

3    - направляющие отверстия

Рисунок 5 - Вид прибора с модулями

Для связи с компьютером, принтером или системой обработки данных газоанализатор имеет интерфейс RS 232. Для переноса данных на USB Flash используется порт USB.

Газоанализатор при наличии дополнительных модулей может функционировать совместно с системами мобильной связи с частотой (0,8-2,0) Гц и Международной навигационной системой с точностью определения местоположения ± 5 метров.

Газоанализатор оснащен функцией контрольного устройства (при превышении установленного предельно допустимого уровня концентрации (ПДУ) измеряемого вещества срабатывает звуковая и световая сигнализации).

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение.

Основные функции программного обеспечения (ПО).

При работе газоанализатора съёмный модуль выдаёт на вторичный прибор сигнал в виде постоянного напряжения пропорционального концентрации измеряемого вещества. Вторичный прибор преобразует сигнал в величину измеряемой концентрации, записывает результат измерений в память и выдаёт в виде показаний на жидкокристаллический индикатор (ЖКИ).

Программное обеспечение газоанализатора производит опрос подключенных датчиков и переходит в основной экран. На основном экране отображаются следующие элементы (сверху вниз):

-    строка состояния (верхняя часть экрана). В данной строке выводится текущее время, состояние системы питания прибора (уровень заряда аккумулятора, работа от сети), наличие USB Flash, таймер отсчета времени;

-    поле окон датчиков (3 х 3) см.

Лист № 5 Всего листов 9

В каждом из окон выводится текущее состояние соответствующего модуля прибора. Существует два типа модулей, различающихся по системе отображения:

-    модуль метеопараметров, который отображает значения температуры, давления и относительной влажности окружающей среды.

-    модуль газа, который отображает химическую формулу регистрируемого газа, его текущую концентрацию и шкалу ПДК. Концентрация выделяется цветом: белый - менее

0,1 ПДК; желтый - от 0,1 до 1 ПДК; красный - от 1 до 3 ПДК; мигающий красный - более

3 ПДК.

Строка навигационного меню отображает текущие функции кнопок, расположенных под экраном. Надписи над кнопками изменяются в зависимости от ситуации.

Съемный модуль содержит сенсор, реагирующий на концентрацию примесей в воздухе, микропроцессор, преобразующий выходной сигнал датчика в цифровой код, он также запоминает и хранит калибровку сенсора.

Идентификационные данные программного обеспечения (ПО) приведены в таблице 2.

Таблица 2

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует МИ 3286-2010:

-    уровню «А» - для встроенной части ПО;

-    уровню «С» - для автономных частей ПО (съемный модуль на вещество).

Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Метрологически значимые автономные части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Технические характеристики

Диапазоны измерений концентраций совпадают с диапазонами показаний газоанализатора. Диапазоны измерений концентраций, типы сенсоров и перечень веществ указаны в таблице 3.

Таблица 3

Примечания

1.    ПДК нормированы в соответствии с ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» и нормированы в соответствии требованиям ГН 2.2.5.1313-03 «Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны», ГН 2.1.6.1338-03, ГН 2.1.6.1983-05, ГН 2.1.6.2326-08 «Предельно допустимые концентрации (ПДК) загрязняющих веществ в атмосферном воздухе населенных мест» и «Ориентировочные безопасные уровни воздействия (ОБУВ) вредных веществ в воздухе рабочей зоны».

2.    Обозначения типа элемента: ТК - термокаталитический;

ЭХ - электрохимический; 1111 - полупроводниковый.

3.    Допускается применение сенсоров другого типа при сохранении метрологических характеристик и обеспечении гарантийных сроков эксплуатации._

Пределы допускаемой основной относительной погрешности 8 для всех диапазонов измерений массовой концентрации веществ не более ± 20 % от измеряемой величины.

Предел допускаемого значения дополнительной погрешности газоанализатора, вызванной изменением температуры окружающей среды на каждые 10 °С в диапазоне от плюс 5 до плюс 50 °С и изменением влажности окружающей среды на каждые 10 % в диапазоне от 10 до 80 %, не более 0,2 8.

Вариация показаний менее 0,2 8.

Погрешность срабатывания сигнализаций не более 0,2 8.

Количество порогов срабатывания сигнализаций не менее одного.

Время срабатывания звуковой и световой сигнализации при превышении предельно допустимого уровня (ПДУ) концентрации не более 1 с.

Уровень срабатывания (порога) сигнализации по ПДУ концентрации принимается равным 1 ПДК контролируемого вещества (исключение составляет водород в процентных долях, его ПДУ равен 20 %).

Проверка времени выхода газоанализатора на рабочий режим не более 5 мин.

Предел допускаемого времени установления показаний не более 30 секунд для атмосферного воздуха и 10 секунд для остальных диапазонов.

Количество газочувствительных сенсоров, устанавливаемых одновременно, от 1 до 9. Мощность, потребляемая в режиме измерения не более 3 В • А.

Масса газоанализатора не более 2 кг.

Габаритные размеры газоанализатора 210x170x80 мм.

Условия эксплуатации прибора:

-    температура окружающего воздуха от плюс 5 до плюс 50 °С;

-    относительная влажность окружающего воздуха до 80 % при температуре 35 °С и более низких температурах без концентрации влаги;

-    атмосферное давление от 66 до 106,7 кПа;

-    температура анализируемой смеси на входе газоанализатора не более плюс 50 °С.

Средняя наработка на отказ не менее 15 000 ч.

Средний срок службы газоанализатора 8 лет.

Срок службы датчиков:

-    электрохимических    - 3 года;

-    термокаталитических - 5 лет;

-    полупроводниковых - 5 лет.

Время работы без корректировки чувствительности не менее 12 месяцев с обеспечением нормируемой погрешности.

Лист № 8 Всего листов 9

Время работы газоанализатора без подзарядки аккумулятора не менее 8 часов. При разряде аккумулятора до величины напряжения от 10 до 10,2 В раздаются редкие звуковые сигналы и на экране ЖКИ появляется надпись «Батарея разряжена».

Газоанализатор в транспортной таре выдерживает без повреждений:

-    воздействие температур от минус 50 до плюс 50 °С;

-    воздействие относительной влажности до 98 % при температуре 35 °С и ниже без образования конденсата влаги;

-    транспортную тряску с ускорением 30 м/с при частоте ударов от 80 до 120 в мин.

Требования безопасности к конструкции газоанализатора должны соответствовать ГОСТ 12.2.007.0.

Класс газоанализатора по способу защиты человека от поражения электрическим током - 0; Степень защиты человека от поражения электрическим током - в соответствии с пп. 3.2.2 ГОСТ 12.2.007.0.

Знак утверждения типа

Знак утверждения типа наносится на основание корпуса газоанализатора в виде металлической наклейки и типографским способом на титульном листе Руководства по эксплуатации ЕКМР 413322.001 РЭ и титульном листе Паспорта ЕКМР 413322 ПС.

Комплектность

Комплект поставки газоанализаторов указан в таблице 4.

Таблица 4

Поверка

осуществляется по методике поверки ЕКМР 413322.001МП, разработанной и утвержденной испытательным центром ОАО ФНТЦ «Инверсия» ГЦИ СИ 07 марта 2013 года и входящей в комплект поставки.

Основные средства поверки:

-    ГСО по ТУ 6-16-2956-01 - (№№ 4026-87, 4013-87, 4278-88, 6189-91, 8978-2008, 3908-87, 5321-90, 3887-87, 3967-87, 3784-87, 3815-87);

-    источники микропотоков газов и паров (ИМ) по ТУ ИБЯЛ.418319.013-95;

Лист № 9 Всего листов 9

-    Генератор газовых смесей комбинированный КГС-01 с погрешностью ± 1 %, Госреестр № 24464-03;

-    Генератор нулевого воздуха модели ГНГ-01 с погрешностью ± 5 %, Госреестр № 26765-04;

-    Генератор озона ГС-024-1М с погрешностью ± 7 %, Госреестр № 23505-02.

Сведения о методах измерений

Методы измерений приведены в Руководстве по эксплуатации ЕКМР 413322.001 РЭ.

Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным ЭКОЛАБ

1.    ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия.

2.    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

3.    Технические условия ТУ 4215-001-87699856-2012.

Рекомендации к применению

обеспечение безопасных условий и охраны труда; осуществление деятельности в области охраны окружающей среды.
