Государственный реестр средств измерений

Радиометры измерения радиоактивного загрязнения поверхности рук, ног, тела человека альфа-, бета- и гамма-излучающими нуклидами РЗС-07 "РЕДУТ", 56942-14

56942-14
Радиометры измерения радиоактивного загрязнения поверхности рук, ног, тела человека альфа-, бета- и гамма-излучающими нуклидами РЗС-07 «РЕДУТ» (в дальнейшем РЗС-07 «РЕДУТ») предназначены для измерения плотности потока альфа-, бета-частиц от спецодежды, спецобуви и кожных покровов персонала альфа- и бета- активными веществами и для обнаружения источников гамма-излучения.
Документы
Карточка СИ
Номер в госреестре 56942-14
Наименование СИ Радиометры измерения радиоактивного загрязнения поверхности рук, ног, тела человека альфа-, бета- и гамма-излучающими нуклидами
Обозначение типа СИ РЗС-07 "РЕДУТ"
Изготовитель Акционерное общество "ИНТРА" (АО "ИНТРА"), г. Москва
Год регистрации 2014
Срок свидетельства 07.03.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Радиометры измерения радиоактивного загрязнения поверхности рук, ног, тела человека альфа-, бета- и гамма-излучающими нуклидами РЗС-07 «РЕДУТ» (в дальнейшем РЗС-07 «РЕДУТ») предназначены для измерения плотности потока альфа-, бета-частиц от спецодежды, спецобуви и кожных покровов персонала альфа- и бета- активными веществами и для обнаружения источников гамма-излучения.

Описание

Принцип действия РЗС-07 «РЕДУТ» основан на регистрации заряженных частиц и гамма-квантов в блоках детектирования с комбинированными сцинтилляторами. В сцинтилля-ционном детекторе происходит преобразование энергии заряженных частиц или гамма-квантов, взаимодействующих с веществом сцинтиллятора, в световые вспышки, преобразуемые в свою очередь в электрические импульсы на выходе ФЭУ. Усиление, формирование и регистрация импульсов осуществляется с помощью электронного тракта, состоящего из усилителей-формирователей и аналого-цифровых преобразователей.

РЗС-07 «РЕДУТ» представляет собой стационарное устройство, состоящее из четырех блоков детектирования БДПС-03 для измерения поверхностного загрязнения рук (ладоней) и ног (ступней или подошв обуви) бета- излучающими нуклидами и обнаружения источников гамма-излучения и одного выносного блока детектирования БДПС-04 для измерения поверхностного альфа- и бета- загрязнения одежды и кожных покровов.

Функциональная блок-схема РЗС-07 «РЕДУТ» представлена на рисунке 1.

Блок детектирования БДПС-04 представляет собой комбинированный сцинтилляцион-ный детектор, в состав которого входят:

-    пластмассовый сцинтиллятор, регистрирующий бета-излучение,

-    сцинтиллятор CsI(Tl), регистрирующий альфа-излучение

-    фотоэлектронный умножитель (ФЭУ),

-    блок высоковольтного напряжения,

-    делитель напряжения

-    предусилитель.

Светосбор от сцинтилляторов осуществляется фотоэлектронным умножителем. Для одновременного автоматического измерения потока альфа- и бета- частиц в блоке БДПС-04 реализовано разделение импульсов от сцинтилляторов по длительности высвечивания.

Обработка сигналов, поступающих от БДПС-04, осуществляется сдвоенным усилителем-формирователем и парой аналого-цифровых преобразователей (АЦП быстрого канала и АЦП спектрометрического канала). Полученные данные передаются контроллеру на базе одноплатного промышленного компьютера, где производится их математическая обработка, накопление и хранение.

Блок детектирования БДПС-03 выполнен в виде комбинированного сцинтилляционно-го детектора, включающего в себя два независимых детектора для регистрации бета- и гамма-излучений.

В состав детектора бета-излучения входят:

-    пластмассовый сцинтиллятор,

-    фотоэлектронный умножитель, (ФЭУ)

-    усилитель-формирователь

-    спектросмещающее оптоволокно, для обеспечения светосбора.

В состав детектора гамма-излучения входят:

-    пластмассовый сцинтиллятор,

-    фотоэлектронный умножитель, (ФЭУ)

-    усилитель-формирователь

Блок высоковольтного напряжения общий для двух детекторов каналов.

Сигналы от детекторов БДПС-03 поступают на восьмиканальный счетчик импульсов -по 2 канала на каждый блок БДПС-03. Полученные данные передаются контроллеру, где производится их обработка и накопление.

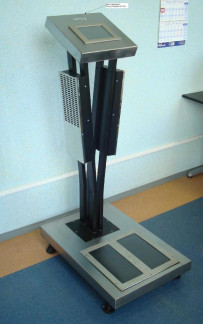

Общий вид радиометра РЗС-07 «РЕДУТ» представлен на рисунке 2

Блоки детектирования БДПС-03 неподвижно закреплены на каркасе РЗС-07 «РЕДУТ». Два БДПС-03 расположены в нижней части конструкции для контроля загрязненности поверхности ног (ступни или подошвы обуви) бета- и гамма- излучающими радионуклидами, а два других БДПС-03 расположены в верхней части конструкции для контроля загрязненности рук (ладоней) бета- и гамма- излучающими радионуклидами. Автоматический запуск измерения уровня загрязненности осуществляется посредством оптических датчиков присутствия, установленных для каждого БДПС-03.

Блок детектирования БДПС-04 (Рисунок 3) является съемным, что позволяет контролировать загрязненность кожных покровов и одежды персонала альфа- и бета- излучающими радионуклидами.

Электронные блоки и контроллер расположены внутри корпуса РЗС-07 «Редут» и соединены с блоками детектирования БДПС-03 и БДПС-04 специализированными кабелями.

Контрольная информация и измеряемая величина отображается на встроенном сенсорном ЖК-дисплее в режиме реального времени.

Опционально предусмотрено подключение РЗС-07 «Редут» к локальной вычислительной сети «ЛВС» посредством интерфейса Ethernet по протоколу TCP/IP.

Программное обеспечение

Программное обеспечение установлено на контроллере на базе промышленного одноплатного компьютера. Программное обеспечение «REDUT» (ПО) работает под управлением операционной системы реального времени - QNX Neutrino RTOS 6.3.2.

ПО является автономным и обеспечивает выполнение следующих задач:

-    прием и обработка данных, поступающих от счетчика импульсов;

-    прием и обработка данных, поступающих от АЦП;

-    непрерывный контроль (в режиме ожидания) и пересчет радиационного фона;

-    прием данных от четырех пар фотоэлементов для автоматического запуска измерений;

-    выдача графической индикации на дисплей для отображения текущего состояния устройства;

-    выдача звуковой сигнализации при обнаружении загрязнения;

-    поддержка протокола обмена по протоколу TCP/IP для включения РЗС-07 «Редут» в состав системы радиационного контроля предприятия;

Программный комплекс обеспечивает доступ к установкам программы и информации через системную авторизацию (через имя пользователя и пароль), предоставляет для взаимодействия с пользователем оконный интерфейс, который не допускает ошибочных действий персонала, обеспечивает авторизованный доступ (через имя пользователя и пароль) персоналу для калибровки устройства и выбора режимов работы устройства влияющих на безопасность и метрологические характеристики.

Идентификационные данные ПО REDUT, подлежащие внесению в описание типа СИ, представлены в таблице 1.

Таблица 1

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер

версии

Цифровой

идентификатор

программного

обеспечения

Алгоритм вычисления цифрового идентификатора ПО

Программный модуль сбора и обработки аппаратурных данных «sadcdrv»

sadcdrv

3.1 и выше (до 3.99)

8BAC7E4117CE05C8

A794C651DA93F85B

MD5

Программный модуль отображения, калибровки и настройки «RedutMonitor»

RedutMonitor

1.1 и выше (до 1.99)

5E6D81D37749BCDD1

1F08C19E5687654

MD5

Примечание. Контрольные суммы файлов относятся к текущей версии (3.1) программного обеспечения «sadcdrv» и к текущей версии 1.1 программного обеспечения «RedutMonitor».

Уровень защиты ПО REDUT от непреднамеренных и преднамеренных изменений соответствует уровню «С» в соответствии с МИ 3286-2010.

Технические характеристики

Основные технические характеристики устройства детектирования ППМ приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение

Рабочий диапазон энергий регистрируемого альфа-излучения, МэВ

от 3,0 до 8,0

Рабочий диапазон энергий регистрируемого бета-излучения, МэВ

от 0,1 до 2,5

Рабочий диапазон энергий регистрируемого гамма-излучения, МэВ

от 0,06 до 2,0

Фон альфа-излучения, имп/с, не более

0,25

Фон бета-излучения, имп/с, не более

30

Фон гамма-излучения, имп/с, не более

100

Диапазон измерений плотности потока

-    альфа-частиц, част-см-2-мин-1;

-    бета-частиц, част-см-2-мин-1;

0,1 - 2-104 1- 2-104

Продолжение таблицы 2

Наименование характеристики

Значение

Пределы относительной погрешности измерения плотности потока альфа-частиц, % бета- частиц, %

±20

±20

Чувствительность блока детектирования БДПС-04 к альфа-излучению радионук-

239 2

лида Pu, (имп/с)/(част/мин-см" ), не менее

0,2

Чувствительность блока детектирования БДПС-04 к бета-излучению радионуклида 90Sr+90Y, (имп/с)/(част/мин-см-2), не менее,

1,3

Чувствительность блока детектирования БДПС-03 к бета-излучению радионуклида 90Sr+90Y, (имп/с)/(част/мин-см-2), не менее,

1,3

Чувствительность блока детектирования БДПС-03 к гамма-излучению радионук-

137

лида Cs, (имп/с)/ Бк, не менее,

0,1

Рабочие условия эксплуатации:

- температура окружающего воздуха, -относительная влажность воздуха

от +5 до +55 °С до 80% при t=35 °С

Время установления рабочего режима, мин, не более,

5

Время непрерывной работы за вычетом времени установления рабочего режима, часов, не менее

24

Нестабильность показаний за 24 ч, %, не более

±10%

Питание от сети переменного тока: напряжением, В частотой, Гц

990+ю%

220-15%

50±1

Потребляемая мощность, В-А, не более

100

Габаритные размеры радиометра, Д*Ш*В, мм

850x600x1500

Масса, кг, не более -радиометра,

-блока детектирования БДПС-04

85

2

Средний срок службы, лет

10

Средняя наработка на отказ, ч

20000

Знак утверждения типа

Знак утверждения типа наносится на корпус радиометра измерения радиоактивного загрязнения поверхности рук, ног, тела человека альфа-, бета- и гамма-излучающими нуклидами РЗС-07 «РЕДУТ» и на титульный лист Руководства по эксплуатации АФБИ.412125.501 РЭ методом компьютерной графики.

Комплектность

В комплект поставки радиометров измерения радиоактивного загрязнения поверхности рук, ног, тела человека альфа-, бета- и гамма-излучающими нуклидами РЗС-07 «РЕДУТ» входят составные части и эксплуатационная документация, указанные в таблице 3.

Таблица 3

Наименование

Обозначение

Количество

Радиометр измерения радиоактивного загрязнения поверхности рук, ног, тела человека альфа-, бета- и гамма-излучающими нуклидами РЗС-07 «РЕДУТ»

АФБИ.412125.501

1

Блок детектирования БДПС-04

АФБИ.412125.502

*

Руководство по эксплуатации

АФБИ.412125.501 РЭ

1

*- по согласованию с Заказчиком

Поверка

осуществляется по документу МП 2101- 005-2013 «Радиометры измерения радиоактивного загрязнения поверхности рук, ног, тела человека альфа-, бета- и гамма-излучающими нуклидами РЗС-07 «РЕДУТ». Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в 10 июня 2013 г.

При поверке применяются:

-    эталонные не ниже 2-го разряда по ГОСТ 8.033-96 источники бета- излучения на основе радионуклидов стронций-90 + иттрий-90 типа 6СО активностью от 5 кБк до 20 кБк с погрешностью не более ±5%;

-    эталонные не ниже 2-го разряда по ГОСТ 8.033-96 источники альфа- излучения на основе радионуклида плутоний-239 типа 6СO активностью от 5 кБк до 20 кБк с погрешностью не более

±5%;

-    эталонные не ниже 2-го разряда по ГОСТ 8.033-96 источники гамма-излучения типа ОСГИ на

137

основе радионуклида Cs активностью от 10 до 100 кБк с погрешностью не более ±6 %.

Сведения о методах измерений

АФБИ.269812.010 РЭ «Радиометры измерения радиоактивного загрязнения поверхности рук, ног, тела человека альфа-, бета- и гамма-излучающими нуклидами РЗС-07 «РЕДУТ». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к радиометрам измерения радиоактивного загрязнения поверхности рук, ног, тела человека альфа-, бета- и гамма- излучающими нуклидами РЗС-07 «РЕДУТ»

1.    ГОСТ 4.59-79 Средства измерений ионизирующих излучений. Номенклатура показателей.

2.    ГОСТ 27451-86 Средства измерений ионизирующих излучений. Общие технические условия.

3.    ГОСТ 8.033-96. «ГСИ. Государственная поверочная схема для средств измерения активности радионуклидов, потока и плотности потока альфа-,бета- частиц и фотонов радионуклидных источников».

4.    Технические условия АФБИ.412125.501 ТУ.

Рекомендации к применению

-    при осуществлении деятельности в области использования атомной энергии;

-    при выполнении работ по обеспечению безопасных условий и охраны труда;

-    при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;

-    при выполнении работ по осуществлению производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

Зарегистрировано поверок 8
Поверителей 2
Актуальность данных 18.09.2024
