| Номер в госреестре | 56943-14 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | ТС |
| Изготовитель | ЗАО "ВИКА МЕРА", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 28.03.2019 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Преобразователи термоэлектрические ТС Назначение средства измерений
Преобразователи термоэлектрические ТС модификации ТС10-А, ТС10-В, ТС10-С, ТСЮ-D, ТСЮ-F, ТС10-Н, ТС40, ТС50, ТС53 (далее термопреобразователи) предназначены для измерения температуры жидких, газообразных сред и твердых поверхностей различных промышленных установок и систем во взрывобезопасных зонах.
Принцип работы термопреобразователя основан на преобразовании тепловой энергии в ТЭДС термопары при наличии разности температур между его горячим спаем и свободными концами. Термопара - два проводника из разнородных материалов, соединенных на одном конце и образующих часть устройства, использующего термоэлектрических эффект для измерения температуры.
Чувствительные элементы термопреобразователей представляют собой термопару в виде сваренных на одном конце термоэлектродов, изолированных минеральной изоляцией и покрытых защитной оболочкой из нержавеющей стали.
Модификации ТС10-А, ТС10-В, ТС 10-С, ТСЮ-D, ТСЮ-F, ТС10-Н имеют с жесткую конструкцию с головой, модификация ТС40, ТС50, ТС53 - кабельные термопреобразователи без головы, при этом свободные концы могут заканчиваться вилкой или без нее.
Модификация ТС10-А представляет стандартное исполнение, которое может использоваться как самостоятельное изделие или как вставка для модификаций ТС10-В, ТС10-С, ТСЮ-D, ТСЮ-F, ТС10-Н.
Модификация ТС40 - кабельный термопреобразователь с металлическим наконечником (щупом), в который помещен чувствительный элемент.
Модификация ТС50 имеет четыре конструктивных исполнения ТС50-О, TC50-Q, ТС50-Р, ТС50-Т и предназначена для измерения температуры поверхностей.

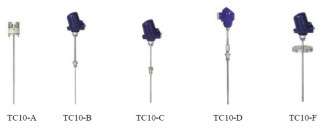

Модификация ТС53- кабельный термопреобразователь с байонетным присоединением. Термопреобразователи по исполнению могут быть одинарные или сдвоенные, однозонные, одноканальные, погружаемые или поверхностные, могут использоваться с защитной гильзой. Модификации термопреобразователей:
Иг ill
ТС10-В
TC10-C
TC10-D
TC10-F
TC10-A
Метрологические и технические характеристики термопреобразователей приведены в таблице 1.
| Наименование характеристики | ТС 10-А | ТС10-В | ТС 10-С | ТС10-Б |
| 1 | 2 | 3 | 4 | 5 |
| Тип термопары по ГОСТ Р 8.585-2001 | K, J, | E, T, N | ||
| Класс по ГОСТ 6616-94 | для типов Е, Т, К, N - классы 1, 2, 3; для типа J - классы 1, 2 | |||
| Диапазоны измерений, °С: J Е Т K, N | от минус 40 до 750 от минус 200 до 900 от минус 200 до 400 от минус 200 до 1260 | от минус 40 до 600 от минус 200 до 600 от минус 200 до 400 от минус 200 до 600 | ||
| Пределы допускаемой абсолютной погрешности, °С | В соответствии с ГОСТ Р 8.585-2001 | |||
| Показатель тепловой инерции, с, не более1 | И: 2,5; 8; 11 Н: 2; 6; 10 | И: 2,5; 8; 11 Н: 2; 6; 10 | И: 24; 36; 39; 40; 49; 60 Н: 17; 30; 37; 44; 55 | И: 24; 31 Н: 17; 26 |
| Длина рабочей части, мм2 | от 275 до 825 | От 160 до 400 | от 80 до 400 | |
| Диаметр рабочей части, мм** | 3; 6; 8 | 9; 11; 12; 14 | 6; 8 | |
| Степень защиты от пыли и воды | IP00 | IP65 | IP65 | IP65 |
| Масса, кг, не более | от 0,6 до2,4 | от 0,65 до 3,7 | от 0,91 до 3,89 | от 0,42 до 1,2 |
| Материал защитной арматуры | Нержавеющая сталь 1.4571, 1.4401, 1.4435, 1.4841, 1.4 | 762; «Инконель 600»; Хастеллой; специальные сплавы | ||
| Средний срок службы, лет | 12 | |||
| Средняя наработка на метрологический отказ, ч | 43000 | |||
| Условия эксплуатации: температура окружающей среды, °С относительная влажность, % | от минус 50 до 80 95 | |||
Продолжение таблицы 1_
| Наименование характеристики | Модификации | |||
| TC10-F | TC10-H | ТС40 | ТС50-О | |
| 1 | 2 | 3 | 4 | 5 |
| Тип термопары по ГОСТ Р 8.585-2001 | K, J, | E, T, N | ||
| Класс по ГОСТ 6616-94 | для типов Е, Т, К, N - классы 1, 2, 3; для типа J - классы 1, 2 | |||
| Диапазоны измерений, °С: J Е Т K, N | от минус 40 до 750 от минус 200 до 900 от минус 200 до 400 от минус 200 до 1260 | от минус 40 до 600 от минус 200 до 600 от минус 200 до 350 от минус 200 до 600 | ||
| Пределы допускаемой абсолютной погрешности, °С | В соответствии с ГОСТ Р 8.585-2001 | |||
| Показатель тепловой инерции, с, не более* | И: 24; 30; 36; 40; 49; 60 Н: 17; 30; 37; 44; 55 | И: 2,5; 5; 8; 11 Н: 2; 4; 6; 10 | И: 2; 5; 8; 11 Н: 2; 3,5; 6; 10 | И: 10 Н: 8,5 |
| Длина рабочей части, мм** | от 160 до 465 | от 275 до 735 | от 80 до 735 | - |
| Диаметр рабочей части (размеры контактного блока), мм** | 9; 11; 12; 14 | 3; 4,5; 6; 8 | от 0,5 до 8 | (40х30х8) |
| Степень защиты от пыли и воды | IP65 | IP65 | IP65, IP67 | IP65, IP67 |
| Масса, кг, не более | от 2,83 до 6,7 | от 0,46 до 2,7 | от 0,21 до 2,4 | 2,7 или 3,1 |
| Материал защитной арматуры | Нержавеющая сталь 1.4571, 1.4401, 1.4435, 1.4841, 1.4 | 762; «Инконель 600»; Хастеллой; специальные сплавы | ||
| Средний срок службы, лет | 12 | |||
| Средняя наработка на метрологический отказ, ч | 43000 | |||
| Условия эксплуатации: температура окружающей среды, °С относительная влажность, % | от минус 50 до 80 95 | |||
Окончание таблицы 1
| Наименование характеристики | Модификации | |||
| TC50-Q | ТС50-Р | ТС50-Т | ТС53 | |
| 1 | 2 | 3 | 4 | 5 |
| Тип термопары по ГОСТ Р 8.585-2001 | K, J, | E, T, N | ||
| Класс по ГОСТ 6616-94 | для типов Е, Т, К, N - классы 1, 2, 3; для типа J - классы 1, 2 | |||
| Диапазоны измерений, °С: J Е Т K, N | от минус 40 до 600 от минус 200 до 600 от минус 200 до 350 от минус 200 до 600 | от минус 40 до 600 от минус 200 до 600 от минус 200 до 400 от минус 200 до 600 | ||
| Пределы допускаемой абсолютной погрешности, °С | В соответствии с ГОСТ Р 8.585-2001 | |||
| Показатель тепловой инерции, с, не более* | И: 5,5 Н: 4 | И: 4,5 Н: 3 | И: 8 Н: 6 | И: 11; 16 Н:10;14 |
| Длина рабочей части, мм** | - | - | - | от 80 до 600 |
| Диаметр рабочей части (размеры контактного блока), мм** | 3; 6; (0 хомута 15; 25; 62; 93; 125; 158) | (25х25х3) | (0 кольца 38) | 6; 8 |
| Степень защиты от пыли и воды | IP65, IP67 | IP65, IP67 | IP65, IP67 | IP65, IP67 |
| Масса, кг, не более | от 1,3 до 2,6 | 2,8 | 2,3 | от 0,75 до 2,2 |
| Материал защитной арматуры | Нержавеющая сталь 1.4571, 1.4401, 1.4435, 1.4841, 1.4 | 762; «Инконель 600»; Хастеллой; специальные сплавы | ||
| Средний срок службы, лет | 12 | |||
| Средняя наработка на метрологический отказ, ч | 43000 | |||
| Условия эксплуатации: температура окружающей среды, °С относительная влажность, % | от минус 50 до 80 95 | |||
Знак утверждения типа наносится на эксплуатационную документацию типографским способом и на прибор в виде наклейки.
1. Термопреобразователь
1 шт.
1 экз. на каждый прибор 1 экз. на партию
2. Паспорт
3. Руководство по эксплуатации Поверка
осуществляется по методике поверки, изложенной в разделе 4 Руководства по эксплуатации ВЛРЕ.405220.001.РЭ «Преобразователи термоэлектрические ТС», утвержденной ФГУП «ВНИИМ им.Д.И.Менделеева» в декабре 2013 г.
При поверке используют:
-преобразователь термоэлектрический медь-копелевый рабочий эталон 2-го разряда в диапазоне температур от минус 196 до 0 °С;
- преобразователь термоэлектрический платинородий-платиновый типа ППО рабочий эталон 1-го разряда в диапазоне температур от 0 до 1100 °С;
- преобразователь термоэлектрический платинородий-платинородиевый типа ПРО рабочий эталон 1-го разряда в диапазоне температур от 600 до 1800 °С;
- криостат жидкостный мод. 814 с диапазоном температуры от минус 80 до 0 °С, нестабильность поддержания заданной температуры ± 0,03 °С с металлическим блоком выравнивания;
- металлоблочный термостат с диапазоном температур от 150 до 1300 °С, глубина погружения не менее 80 мм, нестабильность поддержания температуры на заданном уровне не более 0,2 °С;
- мультиметр универсальный Keithley 2700 с программным обеспечением для подключения к ПК;
- печь МТП-2МР, температура от 100 до 1200 °С, нестабильность поддержания температуры на заданном уровне не более 0,2 °С;
-сосуды Дьюара;
-ртутно-стеклянный термометр с ценой деления 0,1 °С, с диапазоном температур от 10 до 35 °С;
- криогенный сосуд СК-25.
термопреобразователи используются в качестве первичного преобразователя в комплекте с вторичным прибором, методика прямых измерений изложена в эксплуатационной документации на вторичный прибор.
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим ТС модификации ТС10-А, ТС10-В, ТС10-С, ТС10-0, TC10-F, ТС10-Н, ТС40, ТС50, ТС53
1. ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия»;
2. ГОСТ Р 8.585 - 2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
3. ГОСТ 8.558 - 2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
4. Технические условия ТУ 4211-002-45154700-2013 «Преобразователи термоэлектрические ТС. Технические условия».
