| Номер в госреестре | 56944-14 |
| Наименование СИ | ГНСС приемники спутниковые многочастотные |
| Обозначение типа СИ | Shark |
| Изготовитель | ООО НПК "Джи Пи Эс Ком.", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 28.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ГНСС приемники спутниковые многочастотные Shark (далее - Приемник) предназначена для измерений приращений координат методом относительного позиционирования по ГОСТ Р 53606-2009.
Принцип действия Приемника основан на параллельном приеме и обработке измерительными каналами псевдодальностей и фазы несущих спутниковых сигналов космических систем ГНСС. Двухчастотные измерительные каналы используются для слежения по коду и фазе за сигналами GPS 1575,42 МГц (L1), 1227,60 МГц (L2), 1176,45 (L5) и в частотном диапазоне ГЛОНАСС (1602,56 - 1615,50) МГц (F1), (1246,00 - 1256,50) МГц (F2).

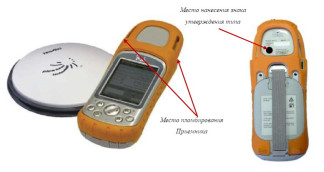

Конструктивно Приемник выполнен в моноблочном варианте, с внешней приемной антенной (рисунок 1) и возможностью подключения внешнего приемо-передающего УВЧ-радиомодема или GSM-модема. Внешняя антенна подключается через высокочастотный антенный кабель. Данные измерений накапливаются во внутренней памяти Приемника. Связь с внешними устройствами осуществляется через USB-порт, а также через модуль беспроводного канала передачи данных Bluetooth. Предусмотрено подключение внешнего источника электропитания. На передней панели корпуса расположен дисплей и клавиши для управления работой Приемника. Для тех же целей может использоваться ручка-стилус путем касаний сенсорных датчиков дисплея. На дисплей выводится информация о текущем местоположении, состоянии Приемника, количестве спутников ГНСС. Корпус Приемника пломбируют в месте
крепления верхней части корпуса. Место НаНесепия знака
Уровень защиты программного обеспечения по МИ 3286 - А.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обес-печения(контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификато ра |
| PPC Logger | ppcloger.exe | 1.7 | 3D5AC515AF3B2 2FD9D427234C13 1AB12 | MD5 |
| Диапазон измерения длин базисов, определяемых по приращению координат, км | От 0 до 30 |
| Режимы Автономный Пределы допускаемой абсолютной погрешности измерения приращений координат, м: | ± 6 |
| Режимы Статика Пределы допускаемой абсолютной погрешности измерения приращений координат, мм: в плане по высоте | ±(5 + *10-6-*D) ± (10 + 10-6*D), где D - расстояние до базовой станции в мм |
| Режим Кинематика Пределы допускаемой абсолютной погрешности измерения приращений координат, мм: в плане по высоте | ± (10 + 10-6*D) ± (10 + 10-6*D), где D - расстояние до базовой станции в мм |
| Электропитание, В, постоянного тока: - внутренний источник (Li-ion аккумулятор) - внешний источник | 3,7 12 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 225 х 90 х 40 |
| Масса, кг не более: | 0,7 |
| Приемник эксплуатируется на открытом воздухе в | |
| климатических условиях по группе Д3 ГОСТ Р 52931 | |
| со следующими уточнениями: | |
| - температура окружающего воздуха, °C | 20 +35 -30 |
| - верхний предел относительной влажности при 35 °C | |
| без образования конденсата, % | 95 |
| - атмосферное давление, кПа: | 100+55 |
наносят на нижнюю панель верхней части корпуса Приемника и на титульный лист руководства по эксплуатации типографским способом.
| Обозначение | Наименование | Кол-во | Примечание |
| 1 | 2 | 3 | 4 |
| SHARK6811 | Приемник | 1 | |
| NovAtel GPS-702 GG | Антенна | 1 | |
| SHARK6811-01 | Кабель антенный | 1 * | 2; 5; 10 или 30 м |
| Li-ion Battery | Аккумулятор | 1 | |
| SHARK6811-02 | Устройство зарядное | 1 | |
| SHARK6811-03 | Кабель USB для передачи данных | 1 | |
| SHARK6811ПО | Shark Toolbox Rinex | 1 | На компакт-диске |
| SHARK681^ | Руководство по эксплуатации | 1 | |
| SHARK6811ПС | Паспорт | 1 |
- определяется при заказе
осуществляется по МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки»
Эталоны: эталонные линейные базисы по ГОСТ 8.503-84.
8ИАКК6811РЭ «ГНСС приемник спутниковый многочастотный Shark. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к ГНСС приемникам спутниковым многочастотным Shark
1 ГОСТ Р 53606-2009 Глобальная навигационная спутниковая система. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения
2 ТУ-6811-001-85690182-2009 ГНСС приемник спутниковый многочастотный Shark. Технические условия
3 ГОСТ Р 8.750-2011 «ГСИ. Государственная поверочная схема для координатновременных средств измерений»
4 ГОСТ 8.503-84 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 24 - 75000 м
при осуществлении геодезической и картографической деятельности
| Зарегистрировано поверок | 80 |
| Поверителей | 7 |
| Актуальность данных | 18.11.2024 |
