Преобразователи термоэлектрические специального назначения, 56945-14

Назначение

Преобразователи термоэлектрические специального назначения (далее - ТПСН) применяются в составе систем внутриреакторного контроля (СВРК) энергетических ядерных реакторов типа ВВЭР, и предназначены для непрерывного измерения и контроля температуры теплоносителя.

Описание

Измерение температуры с помощью ТПСН основано на явлении возникновения термоэлектродвижущей силы (далее - ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, при помещении его рабочего и свободных концов в среды с различными температурами. Значение ТЭДС определяется типом материалов термоэлектродов и разностью температур мест соединения (спаев) термоэлектродов. ТПСН состоят из следующих основных элементов:

-    первичного преобразователя температуры - термопары, предназначенной для преобразования измеряемой температуры в эквивалентное изменение ТЭДС;

-    электрической изоляции;

-    защитной арматуры.

Преобразователи термоэлектрические специального назначения имеют следующие исполнения: 5609.000, 5609.000-01, 5609.000-02, 5609.000-03, 5609.000-04, 5609.000-05, 5610.000, 5610.000-01, отличающиеся друг от друга по назначению и по конструкции.

ТПСН исполнения 5609.000 входит в состав исполнения 5610.000, а соответственно ТПСН исполнения 5609.000-01 - в состав 5610.000-01.

ТПСН исполнений 5609.000-02/-03/-04/-05 предназначены для измерений температуры теплоносителя в циркуляционных петлях первого контура реакторных установок (РУ), а ТПСН исполнений 5610.000, 5610.000-01 - для измерений температуры теплоносителя на выходе ТВС и в камере смешения под крышкой корпуса реактора.

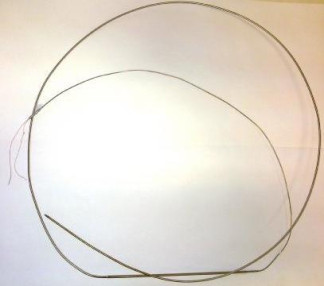

Фотографии общего вида ТПСН представлены на рисунках 1 и 2.

Материал термоэлектродов ТПСН - хромель (положительный), алюмель (отрицательный).

Термопары изготавливают из кабеля КТМС (ХА) 2 х 0,06 ТУ 16-505.757-75, удлинительные провода - провод МГТФ 1 х 0,12 или МГТФ 1 х 0,24 ТУ 16-505.185-71.

Защитную арматуру ТПСН изготавливают из стали марки 12Х18Н10Т ГОСТ 5632-72, (сортамент ГОСТ 5949-75, трубы ГОСТ 9941-81, ГОСТ 14162-79).

Технические характеристики

Рабочий диапазон измеряемых температур, оС: ...........................от 0 до плюс 350

Условное обозначение номинальной статической характеристики преобразования

(далее - НСХ) ТПСН по ГОСТ 6616-94 (ГОСТ Р 8.585-2001):....................................К

ТПСН поставляются с индивидуальной статической характеристикой преобразования (далее - ИСХ) с пределами допускаемых отклонений от ИСХ (с доверительной вероятностью 0,95) в диапазоне температур от 0 до плюс 350 оС, оС:...........................± 0,5

ТПСН по числу зон контроля - однозонные, по количеству термопар в одной зоне -одинарные.

В зависимости от исполнения, ТПСН изготавливают с термопарой, соединенной с защитной арматурой - неизолированный (электрически заземленный) или несоединенной

- электрически изолированный.

Диаметр монтажной части ТПСН, мм:......................................................1,5; 3

Длины ТПСН - в зависимости от заказной спецификации, формируемой потребителем для конкретного заказа.

Масса ТПСН - в зависимости от заказной спецификации, формируемой потребителем для конкретного заказа.

Показатель тепловой инерции ТПСН при коэффициенте теплоотдачи практически

равном бесконечности в зависимости от исполнения, с, не более: ...................0,5 или 2,0

Электрическое сопротивление изоляции между цепью чувствительного элемента и

защитной арматурой ТПСН при температуре плюс (20 ± 5) оС, Ом, не менее: ..........5 • 1010

Степень защиты от воды и парогазовой смеси, обеспечиваемая оболочками по ГОСТ 14255-96 (за исключением зоны 3 по приложению А 5609.000 ТУ):...............IP68

Лист № 3 Всего листов 4

ТПСН в зависимости от заказа изготавливаются 2 или 3 класса безопасности, классификационного обозначения 2Н или 3Н ОПБ 88/97 НП-001-01 (ПНАЭ Г 01-011-97).

ТПСН относится к категории I сейсмостойкости по НП-031-01 и выдерживает сейсмические нагрузки МР3 (7 баллов по шкале MSK-64) включительно.

По помехоустойчивости (электромагнитной совместимости) ТПСН относятся к группе исполнения IV, критерий качества функционирования - А по ГОСТ Р 50746-2000 Механическое исполнение ТПСН по условиям размещения на реакторной установке ГОСТ 30631-99 - группа М5.

ТПСН являются погружаемыми, невосстанавливаемыми, неремонтируемыми, однофункциональными изделиями.

Назначенный срок службы ТПСН, лет:.........................................................7

Средний срок службы ТПСН, лет:...............................................................10.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист (в правом или левом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Комплектность

Преобразователь термоэлектрический специального назначения - 1 шт.

Формуляр 5609.000 ФО «Преобразователи термоэлектрические специального назначения» - 1 экз.

Руководство по эксплуатации 5609.000 РЭ «Преобразователи термоэлектрические специального назначения» - 1 экз.

Методика поверки 5609.000 Д1 «Преобразователи термоэлектрические специального назначения» - 1 экз.

Примечание: Комплектность поставки ТПСН, узлов крепления и инструмента должен соответствовать заказной спецификации, формируемой потребителем для конкретного заказа.

Поверка

осуществляется в соответствии с документом 5609.000 Д1 «Преобразователи термоэлектрические специального назначения. Методика поверки», утвержденным ФГУП «ВНИИМС», 23.12.2013 г.

Основные средства поверки:

-    калибратор температуры ЯТС-700Б (с внешним штатным термопреобразователем сопротивления повышенной точности), общий диапазон воспроизводимых температур -от плюс 33 до плюс 700 °С;

-    преобразователь сигналов ТС и ТП прецизионный «ТЕРКОН», диапазон измеряемых напряжений от минус 1,0 до плюс 1,0 В, ПГ: ±[0,0005 + 5 10-5 U] мВ.

Сведения о методах измерений

приведены в документе 5609.000 Д1 «Преобразователи термоэлектрические специального назначения. Методика поверки».

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим специального назначения

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Лист № 4 Всего листов 4

ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки. 5609.000 ТУ «Преобразователь термоэлектрический специального назначения. Технические условия».

Рекомендации к применению

Осуществление деятельности в области использования атомной энергии.
